Ablaufdiagramme Der Steuerung - WDT Sauna Plus 8 Basic Betriebsanleitung

Saunaaufgussautomatik, Typ Sauna Plus 8 Basic
Erklärung der Bedienung
Abbildung 15, Display Bedienelemente
6.2.1

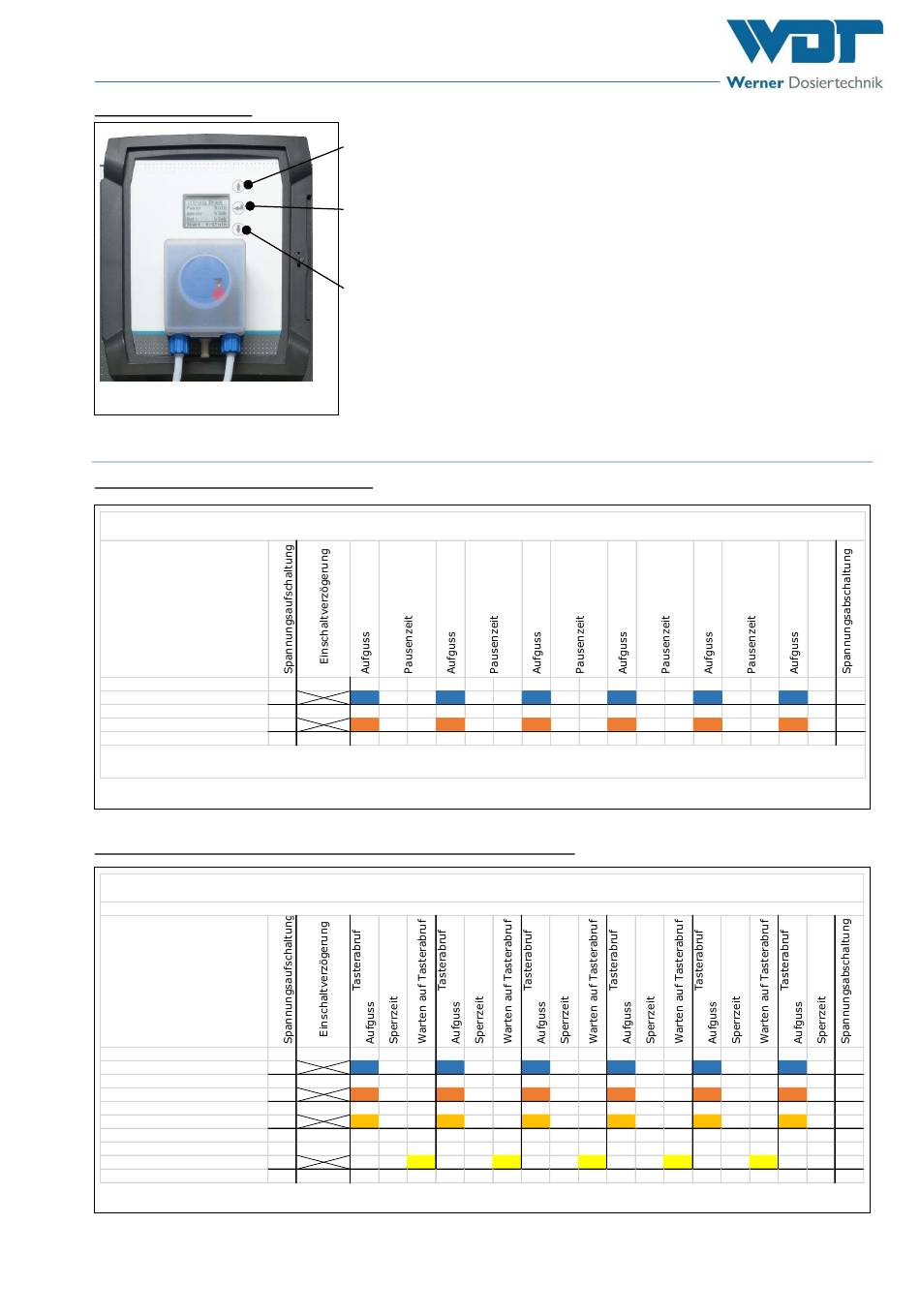

Ablaufdiagramme der Steuerung

Beispiel mit Start durch Menü Zyklusbetrieb
Schema Sauna Plus 8 Basic = Zyklischer Betrieb
MV Aufguss
Duftstoffpumpe
Bei der Betriebsart Zyklisch kann über einen angeschlossenen Taster ein Aufguss abgerufen werden. Dies immer mit 5 Sek. Sperrzeit nach dem
Aufguss.
Abbildung 16, Ablaufdiagramm Zyklusbetrieb
Beispiel mit Start durch Menü Tasterbetrieb Auslieferungszustand SL 6/1+3
Schema Sauna Plus 8 Basic = Tasterbetrieb
Auslieferungszustand Tasterbeleuchtung auf SL 6/1+3
MV Aufguss
Duftstoffpumpe
Tasterbeleuchtung 100%
Tasterbeleuchtung gedimmt
Abbildung 17, Ablaufdiagramm Tasterbetrieb SL 6/1+3
Index: 01 Änderungsdatum: 27.07.2017
Navigation nach Oben
Mit der Pfeiltaste navigieren sie nach oben, oder stellen Zahlenwerte ein.
Entertaste
Mit der Enertaste gelangen sie in das ausgwählte Untermenü, oder aus dem Untermenü
wieder zurück in das Hauptmenü.
Navigation nach unten
Mit der Pfeiltaste navigieren sie nach unten, oder stellen Zahlenwerte ein.
BA-Nr.: BA DW 010-01 Sauna Plus 8 Basic DE.docx Seite 19 von 35
