Verdrahtung > Verdrahtung CPU 01x
Standard-Verdrahtung
20
1.

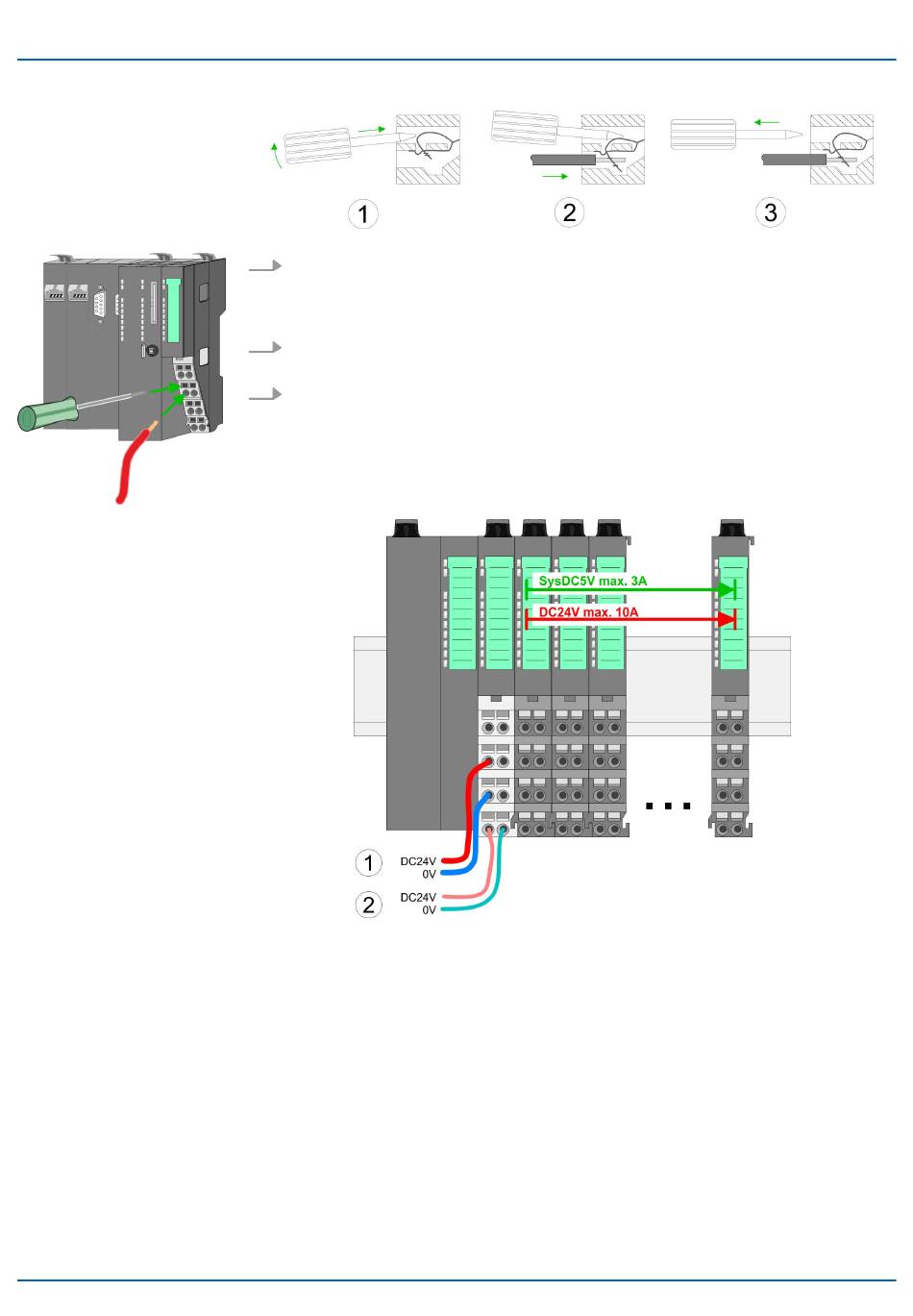

Zum Verdrahten stecken Sie, wie in der Abbildung gezeigt, einen passenden
Schraubendreher leicht schräg in die rechteckige Entriegelung. Zum Öffnen der
Kontaktfeder müssen Sie den Schraubendreher in die entgegengesetzte Richtung
drücken und halten.
2.
Führen Sie durch die runde Öffnung Ihren abisolierten Draht ein. Sie können Drähte
mit einem Querschnitt von 0,08mm
3.
Durch Entfernen des Schraubendrehers wird der Draht über einen Federkontakt
sicher mit der Anschlussklemme verbunden.
(1) DC 24V für Leistungsversorgung I/O-Ebene (max. 10A)
(2) DC 24V für Elektronikversorgung Bus-Koppler und I/O-Ebene
2
2
bis 1,5mm
anschließen.
