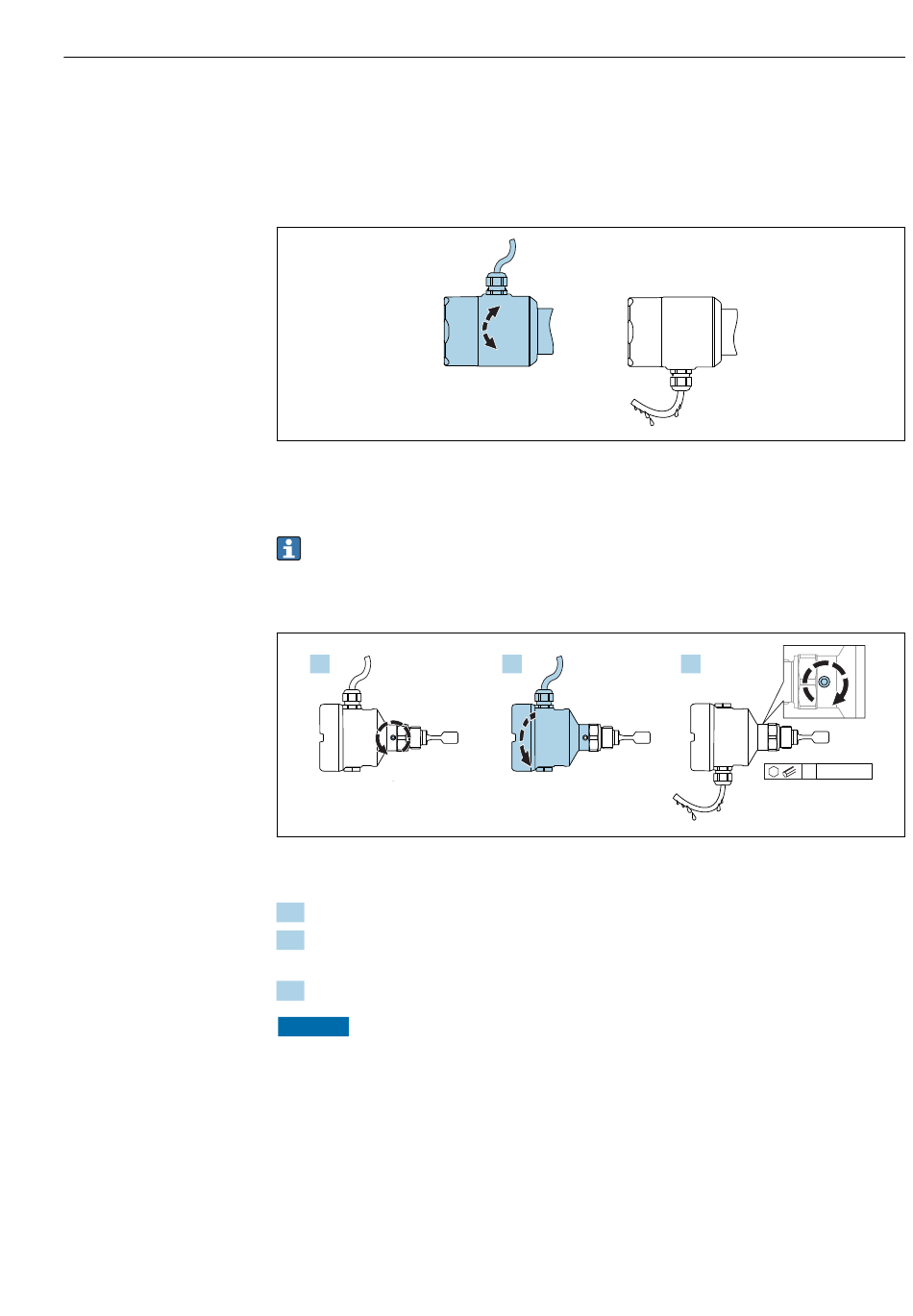

Kabeleinführung ausrichten
Alle Gehäuse können ausgerichtet werden.
Gehäuse ohne Feststellschraube
Das Gehäuse des Gerätes ist bis zu 350° drehbar.
 15 Gehäuse ohne Feststellschraube mit Abtropfschlaufe
Gehäuse mit Feststellschraube
Bei Gehäusen mit Feststellschraube:
• Durch Lösen der Feststellschraube kann das Gehäuse gedreht und das Kabel ausge-
richtet werden.
• Im Auslieferungszustand ist die Feststellschraube nicht angezogen.
1.
 16 Gehäuse mit außenliegender Feststellschraube und Abtropfschlaufe
1. Außenliegende Feststellschraube lösen (maximal 1,5 Umdrehungen).
2. Gehäuse drehen, Kabeleinführung ausrichten.
 Feuchtigkeit im Gehäuse vermeiden, Schlaufe zum Abtropfen lassen.
3. Außenliegende Feststellschraube festdrehen.
HINWEIS
Gehäuse kann nicht vollständig abgeschraubt werden.
‣
Außenliegende Feststellschraube maximal 1,5 Umdrehungen lösen. Bei zu weitem bzw.
komplettem Herausdrehen (über den "Anschlagpunkt" der Schraube) können sich Klein-
teile (Konterscheibe) lösen und herausfallen.
‣
Sicherungsschraube (Innensechskant 4 mm (0,16 in)) mit maximal 3,5 Nm (2,58 lbf ft)
±0,3 Nm (±0,22 lbf ft) anziehen.
<350°
2.
Montage
3.
4 3.5 Nm
A0052359
A0037347
