Kurzanleitung

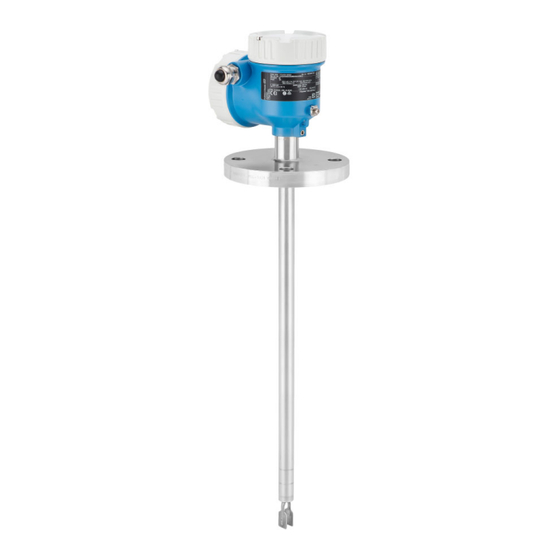

Liquiphant Dichte FTL51B
Vibronik
Dichtemessung für Flüssigkeiten
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen zu dem Gerät entnehmen Sie der
Betriebsanleitung und den weiteren Dokumentationen:
Für alle Geräteausführungen verfügbar über:
• Internet:
www.endress.com/deviceviewer
• Smartphone/Tablet: Endress+Hauser Operations App
Solutions
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Liquiphant Dichte FTL51B
Inhaltszusammenfassung für Endress+Hauser Liquiphant Dichte FTL51B
- Seite 1 Dichtemessung für Flüssigkeiten Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen zu dem Gerät entnehmen Sie der Betriebsanleitung und den weiteren Dokumentationen: Für alle Geräteausführungen verfügbar über: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Operations App...
- Seite 2 Liquiphant Dichte FTL51B Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
Liquiphant Dichte FTL51B Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ............3 Symbole . -
Seite 4: Elektrische Symbole
Grundlegende Sicherheitshinweise Liquiphant Dichte FTL51B Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu leichter oder mittelschwerer Körperverletzung führen kann. HINWEIS Dieser Hinweis enthält Informationen zu Vorgehensweisen und weiterführenden Sachverhal- ten, die keine Körperverletzung nach sich ziehen. -
Seite 5: Bestimmungsgemäße Verwendung
Umbauten am Gerät Eigenmächtige Umbauten am Gerät sind nicht zulässig und können zu unvorhersehbaren Gefahren führen. ‣ Wenn Umbauten trotzdem erforderlich sind: Rücksprache mit Endress+Hauser halten. Reparatur Um die Betriebssicherheit weiterhin zu gewährleisten: ‣ Nur ausdrücklich erlaubte Reparaturen am Gerät ausführen. -
Seite 6: Produktsicherheit
Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EG-Richtlinien, die in der gerätespezifischen EG-Konformitätserklärung aufgelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sach- verhalt. IT-Sicherheit Eine Gewährleistung ist nur dann gegeben, wenn das Gerät gemäß der Betriebsanleitung installiert und eingesetzt wird. -
Seite 7: Produktidentifizierung
• Seriennummer von Typenschildern in W@M Device Viewer eingeben (www.endress.com/deviceviewer): Alle Angaben zum Messgerät und eine Übersicht zum Umfang der mitgelieferten Technischen Dokumentation werden angezeigt. • Seriennummer vom Typenschild in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Operations App den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen 4.2.1... -
Seite 8: Gerät Transportieren
Montage Liquiphant Dichte FTL51B 4.3.2 Gerät transportieren • Gerät in Originalverpackung zur Messstelle transportieren • Gerät am Gehäuse, Temperaturdistanzstück, Flansch oder Verlängerungsrohr anfassen • Schwinggabel nicht verbiegen, nicht kürzen, nicht verlängern A0034846 2 Handhabung beim Transport des Geräts Montage WARNUNG Verlust des Schutzgrads durch Öffnen des Geräts in feuchter Umgebung! -
Seite 9: Montagebedingungen
Liquiphant Dichte FTL51B Montage A0039739 3 Einbau in beliebiger Lage in Behälter, Rohr oder Tank Temperaturdistanzstück für Tank mit Isolation und/oder hohen Prozesstemperaturen Montagebedingungen Zur Dichtemessung muss die Schwinggabel immer vollständig eingetaucht sein. A0039685 Maßeinheit mm (in) Einbau von oben... -
Seite 10: Einbau In Rohrleitungen
Montage Liquiphant Dichte FTL51B 5.1.1 Einbau in Rohrleitungen Schwinggabel innerhalb des Medienstroms • Fließgeschwindigkeit: < 2 m (6,6 ft) pro Sekunde • Bildung von Luftblasen (1) verhindern A0039718 Schwinggabel außerhalb des direkten Medienstroms Fließgeschwindigkeit: 2 … 5 m (6,6 … 16 ft) pro Sekunde A0039721 5.1.2... -
Seite 11: Standard Einbau
Liquiphant Dichte FTL51B Montage Standard Einbau Korrekturfaktor "r" abhängig von der Höhe "h", zur Eingabe in den Dichterechner FML621 oder ReadWin2000: 12 mm (0,47 in) 1,0026 14 mm (0,55 in) 1,0016 16 mm (0,63 in) 1,0011 18 mm (0,71 in) - Seite 12 Montage Liquiphant Dichte FTL51B Einbau in Bypass Korrekturfaktor "r" abhängig vom Innendurchmesser des Bypass "D", zur Eingabe in den Dichte- rechner FML621 oder ReadWin2000: <44 mm (1,73 in) 44 mm (1,73 in) 1,0191 46 mm (1,81 in) 1,0162 48 mm (1,89 in)
-
Seite 13: Einbau In Rohrleitung
Liquiphant Dichte FTL51B Montage 100 mm (3,94 in) 1,0001 >100 mm (3,94 in) 1,0000 Einbau in Rohrleitung Korrekturfaktor "r" abhängig vom Innendurchmesser des Rohres "D", zur Eingabe in den Dichte- rechner FML621 oder ReadWin2000: <44 mm (1,73 in) 44 mm (1,73 in) -
Seite 14: Ansatz Vermeiden
Montage Liquiphant Dichte FTL51B 94 mm (3,70 in) 1,0001 96 mm (3,78 in) 1,0001 98 mm (3,86 in) 1,0001 100 mm (3,94 in) 1,0001 >100 mm (3,94 in) 1,0000 5.1.3 Ansatz vermeiden A0033239 4 Einbaubeispiele für hochviskoses Prozessmedium HINWEIS Ansatz oder Korrosion an der Schwinggabel beeinflussen das Messergebnis und müssen... -
Seite 15: Gerät Abstützen
Liquiphant Dichte FTL51B Montage 5.1.4 Abstand berücksichtigen A0039741 5 Abstand berücksichtigen Außerhalb des Tanks genügend Abstand berücksichtigen für Montage, Anschluss und Einstel- lungen am Elektronikeinsatz. 5.1.5 Gerät abstützen A0039742 6 Abstützung bei dynamischer Belastung Endress+Hauser... -
Seite 16: Einschweißadapter Mit Leckagebohrung
Montage Liquiphant Dichte FTL51B Bei starker dynamischer Belastung das Gerät abstützen. Maximale seitliche Belastbarkeit der Rohrverlängerungen und Sensoren: 75 Nm (55 lbf ft). 5.1.6 Einschweißadapter mit Leckagebohrung A0039230 7 Einschweißadapter mit Leckagebohrung Einschweissadapter so einschweißen, dass die Leckagebohrung nach unten ausgerichtet ist. - Seite 17 Liquiphant Dichte FTL51B Montage Markierungen können sein • Materialangabe, Gewindebezeichnung oder Kreis auf der Sechskantmutter oder auf dem Einschweißadapter • Symbol II auf der Rückseite vom Flansch oder Tri-Clamp In Rohrleitungen einbauen A0034851 9 Markierung und Gabelstellung • Strömungsgeschwindigkeit bis 5 m/s bei Viskosität 1 mm...
-
Seite 18: Schiebemuffen
Montage Liquiphant Dichte FTL51B Kabeleinführung ausrichten 0.7 Nm A0037347 11 Gehäuse mit außenliegender Feststellschraube Im Auslieferungszustand ist die Feststellschraube nicht angezogen. Außenliegende Feststellschraube lösen. Gehäuse drehen, Kabeleinführung ausrichten. Außenliegende Feststellschraube festdrehen. Schiebemuffen Siehe Betriebsanleitung Montagekontrolle Ist das Messgerät unbeschädigt (Sichtkontrolle)? ... -
Seite 19: Elektrischer Anschluss
Liquiphant Dichte FTL51B Elektrischer Anschluss Elektrischer Anschluss Anschlussbedingungen 6.1.1 Schutzleiter (PE) anschließen Beim Einsatz in explosionsgefährdeten Bereichen ist das Gerät grundsätzlich in den Potential- ausgleich der Anlage einzubeziehen, unabhängig von der Betriebsspannung. Das Kunststoffgehäuse gibt es mit und ohne äußeren Schutzleiter-Anschluss (PE). - Seite 20 Elektrischer Anschluss Liquiphant Dichte FTL51B Klemmenbelegung FEL60D Pulse – FML621 A, E B, C, D A0036059 12 A, E, B, C, D: Eingangskarten Abgleich • Standardabgleich (in der Standardauslieferung enthalten) Zwei Gabelparameter zur Beschreibung der Sensorcharakteristik werden ermittelt, im Abgleichprotokoll dargestellt und dem Produkt beigelegt.
- Seite 21 Liquiphant Dichte FTL51B Elektrischer Anschluss Funktionsprinzip Messung der Dichte eines flüssigen Mediums in Rohrleitungen und Behältern. Auch für explo- sionsgefährdete Bereiche, vorzugsweise für Applikationen der Chemie und Lebensmittelin- dustrie geeignet. FML621 FML621 A0037880 Druck- und Temperaturinformation in Abhängigkeit von der Applikation notwendig Liquiphant Sensor mit Elektronikeinsatz FEL60D (Impulsausgang) Temperatursensor (z. B.
-
Seite 22: Kabeleinführung
