Steuerungsbereich A
Pos. Symbol
1
2
3
4
5
6
099-00T402-EW500
24.04.2018
Beschreibung
0
Schweißdatenanzeige (dreistellig)
Anzeige Schweißparameter und deren Werte > siehe Kapitel 3.2
Drucktaste Gastest > siehe Kapitel 4.1.1
Drucktaste Betriebsarten > siehe Kapitel 4.1.5 /
Energiesparmodus > siehe Kapitel 4.3
--------- 2-Takt
------- 4-Takt
------ Punktschweißverfahren spotArc - Signalleuchte leuchtet grün
------ Punktschweißverfahren spotmatic - Signalleuchte leuchtet rot
-------- Durch langen Tastendruck wechselt das Gerät in den Energiesparmodus
Zum Reaktivieren genügt die Betätigung eines beliebigen Bedienelementes.
Drucktaste Pulsschweißen > siehe Kapitel 4.1.8
------ Pulsautomatik (Frequenz und Balance)
-------- Signalleuchte leuchtet grün: Thermisches WIG-Pulsen / E-Hand-
Impulsschweißen / Mittelwertpulsen
-------- Signalleuchte leuchtet rot: Metallurgisches WIG-Pulsen (kHz-Pulsen)
--- WIG-AC-Spezial
Drucktaste Schweißstrompolarität / Kalottenbildung
------ Signalleuchte leuchtet grün: Gleichstromschweißen mit negativer Polarität am
Elektrodenhalter bzw. Schweißbrenner.
------ Signalleuchte leuchtet rot: E-Hand-Gleichstromschweißen mit positiver
Polarität am Elektrodenhalter > siehe Kapitel 4.2.4.
----
Wechselstromschweißen / Wechselstromformen > siehe Kapitel 4.1.3.3
------- Kalottenbildung > siehe Kapitel 4.1.3.2
Drucktaste Schweißverfahren
--------- WIG-Schweißen
--------- E-Hand-Schweißen
Gerätesteuerung - Bedienelemente

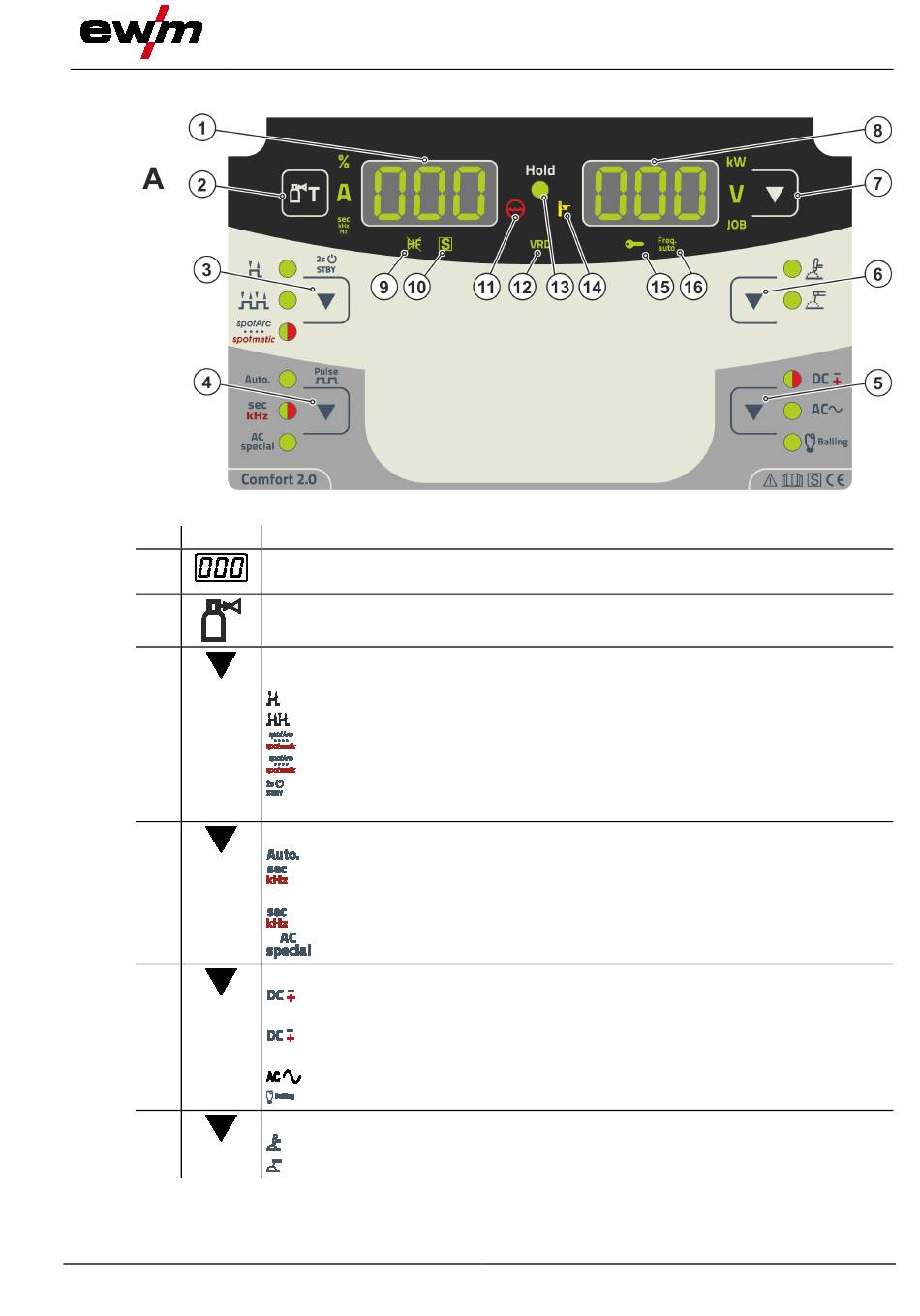

Abbildung 3-2
Übersicht Steuerungsbereiche
