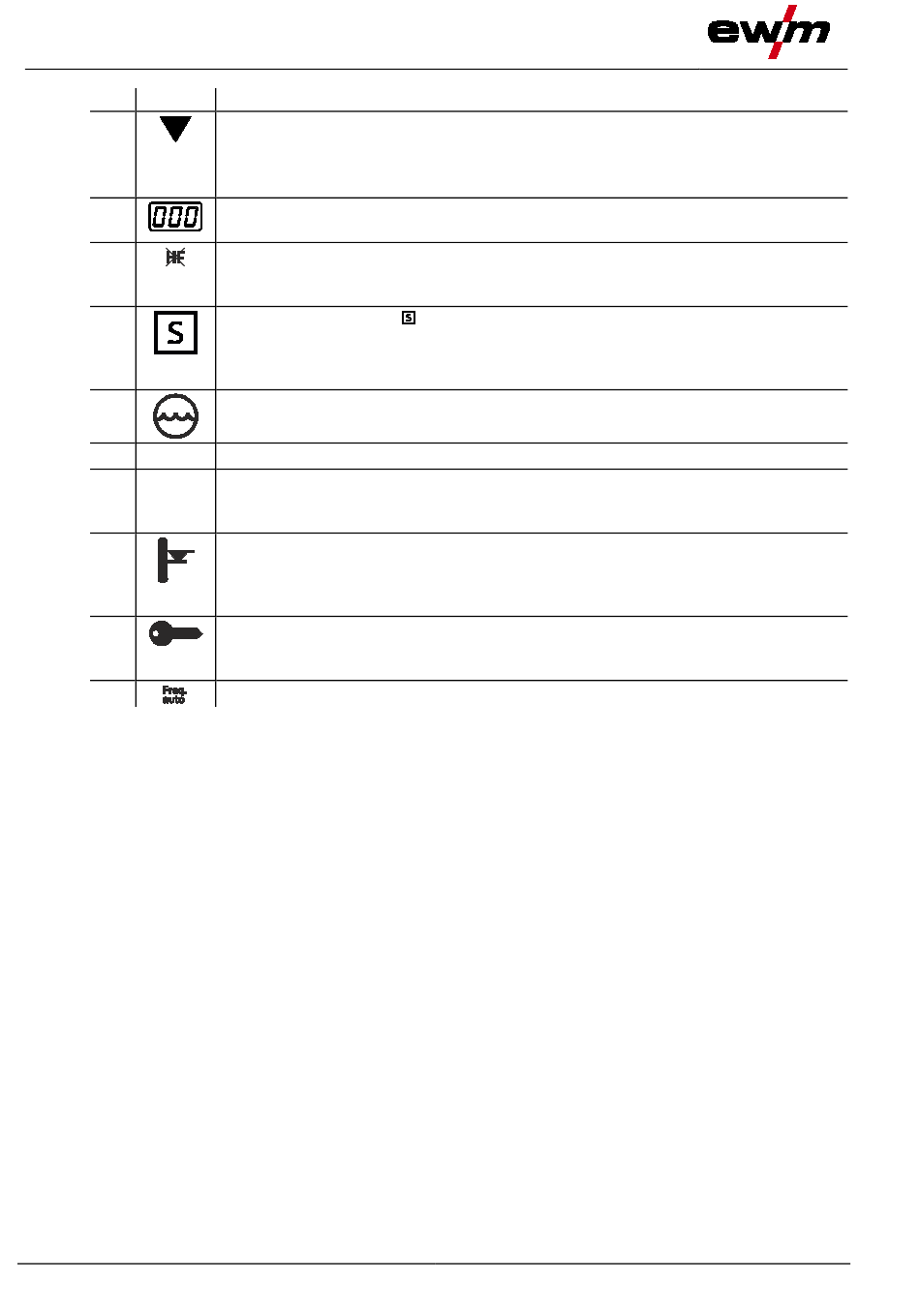

Gerätesteuerung - Bedienelemente
Übersicht Steuerungsbereiche
Pos. Symbol
7
8
9
10
11
12
VRD
13
Hold
14
15
16
10
Beschreibung
0
Drucktaste Umschaltung Anzeige
kW ------- Anzeige Schweißleistung
V --------- Anzeige Schweißspannung
JOB ----- Anzeige und Einstellung der JOB-Nummer mit dem Steuerungsknopf
Schweißdatenanzeige (dreistellig)
Anzeige Schweißparameter und deren Werte > siehe Kapitel 3.2
Signalleuchte WIG-Zündungsart
Signalleuchte leuchtet: Zündungsart Liftarc aktiv / HF-Zündung ausgeschaltet. Die
Umschaltung der Zündungsart erfolgt im Expertmenü (WIG) > siehe Kapitel 4.1.11.
Signalleuchte Funktion
Signalisiert, dass in Umgebung mit erhöhter elektrischer Gefährdung Schweißen
möglich ist (z.B. in Kesseln). Leuchtet die Signalleuchte nicht, so ist unbedingt der
Service ist zu verständigen.
Signalleuchte Kühlmittelstörung
Signalisiert Druckverlust bzw. Kühlmittelmangel im Kühlmittelkreislauf.
Signalleuchte Spannungsminderungseinrichtung (VRD) > siehe Kapitel 4.5
Signalleuchte Zustandsanzeige
Nach jedem beendeten Schweißvorgang werden die zuletzt geschweißten Werte für
Schweißstrom und -spannung in den Anzeigen dargestellt, die Signalleuchte leuchtet.
Signalleuchte Übertemperatur
Temperaturwächter im Leistungsteil schalten bei Übertemperatur das Leistungsteil ab
und die Kontrollleuchte Übertemperatur leuchtet. Nach dem Abkühlen kann ohne
weitere Maßnahmen weitergeschweißt werden.
Signalleuchte Zugriffssteuerung aktiv
Signalleuchte leuchtet bei aktiver Zugriffssteuerung der
Gerätesteuerung > siehe Kapitel 4.4.
AC-Frequenzautomatik > siehe Kapitel 4.1.3.4
-Zeichen
099-00T402-EW500
24.04.2018
