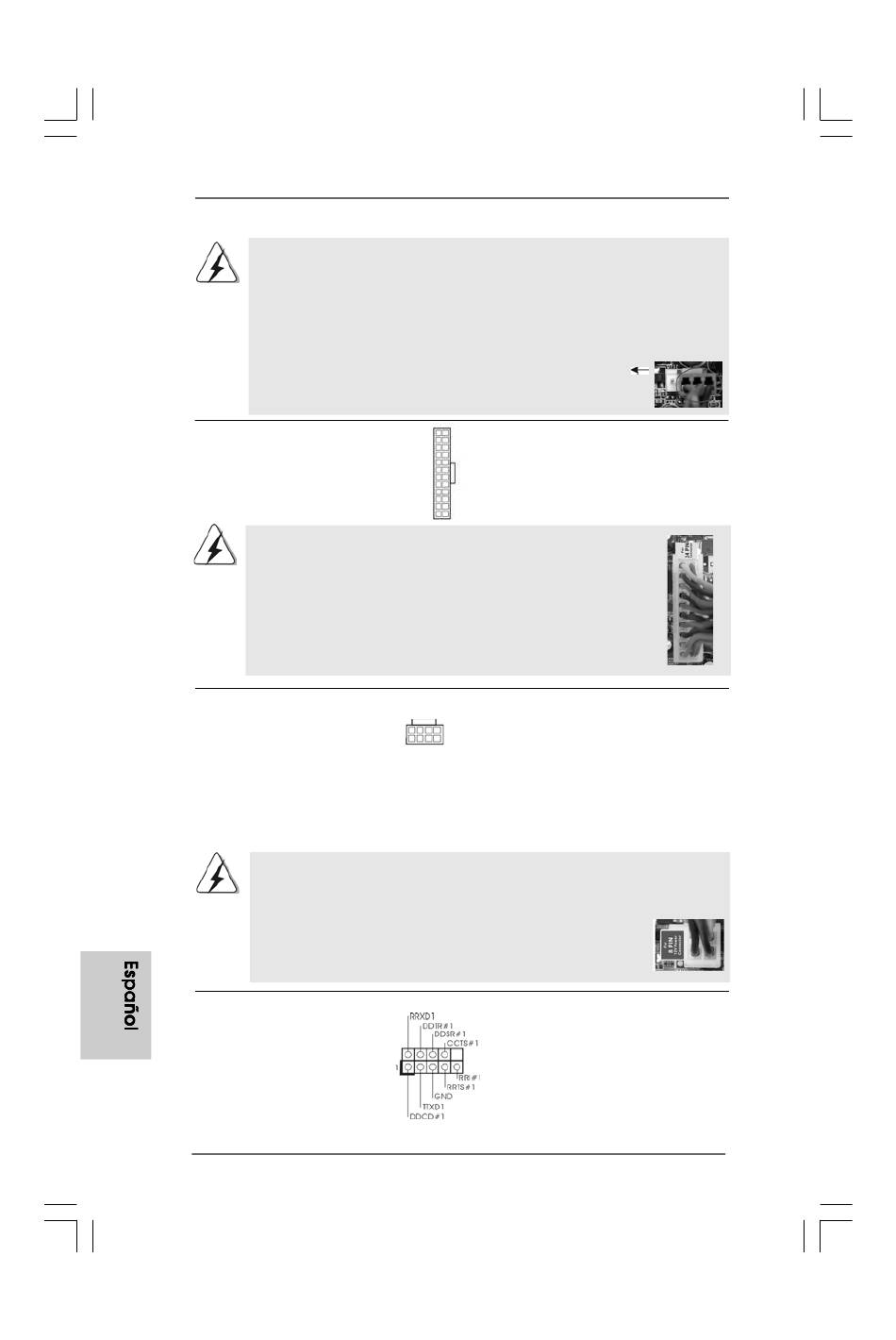

Aunque esta placa base proporciona compatibilidad para un ventilador
(silencioso) de procesador de 4 contactos, el ventilador de procesador de 3
contactos seguirá funcionando correctamente incluso sin la función de control
de velocidad del ventilador. Si pretende enchufar el ventilador de procesador
de 3 contactos en el conector del ventilador de procesador de esta placa base,
conéctelo al contacto 1-3.
Cabezal de alimentación ATX
(24-pin ATXPWR1)
(vea p.2, N. 7)
A pesar de que esta placa base incluye in conector de
alimentación ATX de 24 pins, ésta puede funcionar incluso si
utiliza una fuente de alimentación ATX de 20 pins tradicional.
Para usar una fuente de alimentación ATX de 20 pins, por favor,
conecte su fuente de alimentación usando los Pins 1 y 13.
Conector de ATX 12V power
(8-pin ATX12V1)
(vea p.2, N. 2)
Aunque esta placa base proporciona un conector de energía de
8-pin ATX 12V, puede todavía trabajar si usted adopta un fuente
tradicional de energía de 4-pin ATX 12V. Para usar el fuente de
energía de 4-pin ATX 12V, por favor conecte su fuente de
energía junto con Pin 1 y Pin 5.
Cabezal del puerto COM
(9-pin COM1)
(vea p.2, N. 23)
6 8
6 8
6 8
6 8
6 8
Contacto 1-3 conectado
Instalación del ventilador de 3 contactos
12
24
1
13
Instalación de una Fuente de Alimentación ATX de 20 Pins
8
5
4
1
Instalación de Fuente de Energía de 4-Pin ATX 12V
ASRock P5B Pro Motherboard
Conecte la fuente de
alimentación ATX a su cabezal.
12
1
Tenga en cuenta que es
necesario conectar este
conector a una toma de corriente
con el enchufe ATX 12V, de
modo que proporcione suficiente
electricidad. De lo contrario no
se podrá encender.
8
4
Este cabezal del puerto COM
se utiliza para admitir un
módulo de puerto COM.
24
13
5
1
