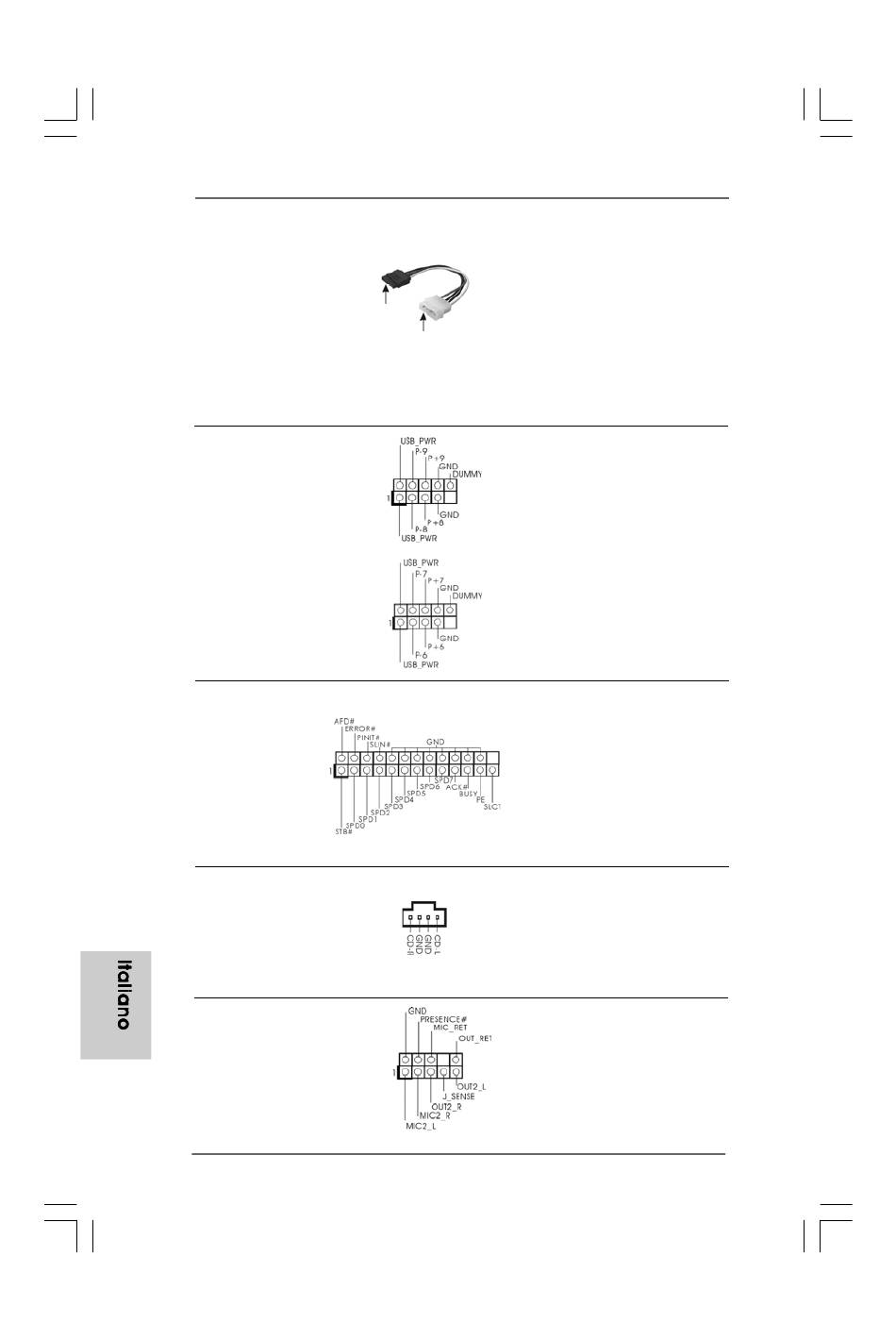

Cavo d'alimentazione
Serial ATA (SATA)
(Opzionale)
Connettere all'ailmentazione
dei dischi SATA
Collettore USB 2.0
(9-pin USB8_9)
(vedi p.2 No. 17)
(9-pin USB6_7)
(vedi p.2 No. 19)
Collettore porta stampante
(LPT1 25 pin)
(vedi p.2 No. 21)
Connettori audio interni
(4-pin CD1)
(CD1: vedi p.2 Nr. 29)
Connettore audio sul
pannello frontale
(9-pin HD_AUDIO1)
(vedi p.2 Nr. 25)
5 4
5 4
5 4
5 4
5 4
Connettere al gruppo
di alimentazione
CD1
pannello audio. Che consente
ASRock P5B Pro Motherboard
Connettete l'estremità nera del
cavo di alimentazione SATA al
connettore di alimentazione su
ciascun drive. Poi connettete
l'estremità bianca del cavo di
alimentazione SATA al
connettore power
dell'alimentatore.
Oltre alle sei porte USB 2.0
predefinite nel pannello I/O, la
scheda madre dispone di due
intestazioni USB 2.0. Ciascuna
intestazione USB 2.0 supporta
due porte USB 2.0.
Questa è un'interfaccia per il
cavo porta stampante che
consente di collegare, con
comodità, dispositivi di stampa.
Permettono di ricevere input
stereo audio da fonti di
suono come CD-ROM, DVD -
ROM,TV tuner, o schede
MPEG.
È un'interfaccia per il cavo del
connessione facile e controllo
dei dispositivi audio.
