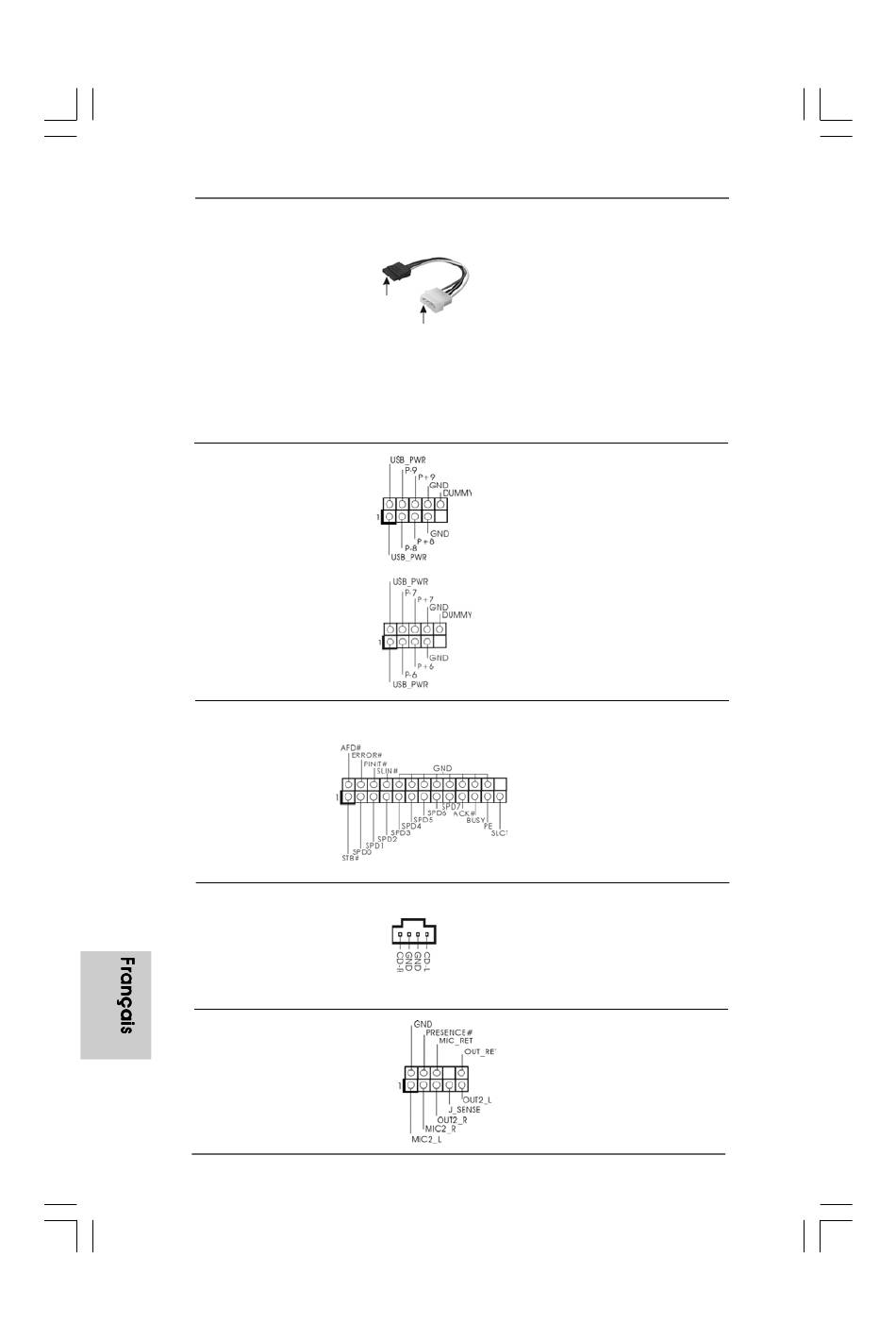

Cordon d'alimentation
Série ATA (SATA)
(en option)
connecter au connecteur
d'alimentation du disque
En-tête USB 2.0
(USB8_9 br.9)
(voir p.2 No. 17)
(USB6_7 br.9)
(voir p.2 No. 19)
Embase de port d'impression
(LPT1 25 broches)
(voir p.2 No. 21)
Connecteurs audio internes
(CD1 br. 4)
(CD1: voir p.2 No. 29)
Connecteur audio panneau
avant
(HD_AUDIO1 br. 9)
(voir p.2 No. 25)
4 2
4 2
4 2
4 2
4 2
connecter à l'unité
dur SATA
d'alimentation
électrique
CD1
ASRock P5B Pro Motherboard
Veuillez connecter l'extrémité
noire du cordon d'alimentation
SATA sur le connecteur
d'alimentation sur chaque unité.
Connectez ensuite l'extrémité
blanche du cordon d'alimentation
SATA sur le connecteur
d'alimentation de l'unité
d'alimentation électrique.
A côté des six ports USB
2.0 par défaut sur le panneau
E/S, il y a deux embases USB
2.0 sur cette carte mère.
Chaque embase USB 2.0 peut
prendre en charge 2 ports USB
2.0.
AIl s'agit d'une interface pour le
câble du port d'impression, qui
permet le raccordement
pratique de périphériques
d'impression.
Ils vous permettent de gérer des
entrées audio à partir de sources
stéréo comme un CD-ROM,
DVD-ROM, un tuner TV ou une
carte MPEG.
C'est une interface pour un câble
audio en façade qui permet le
branchement et le contrôle
commodes de périphériques
audio.
