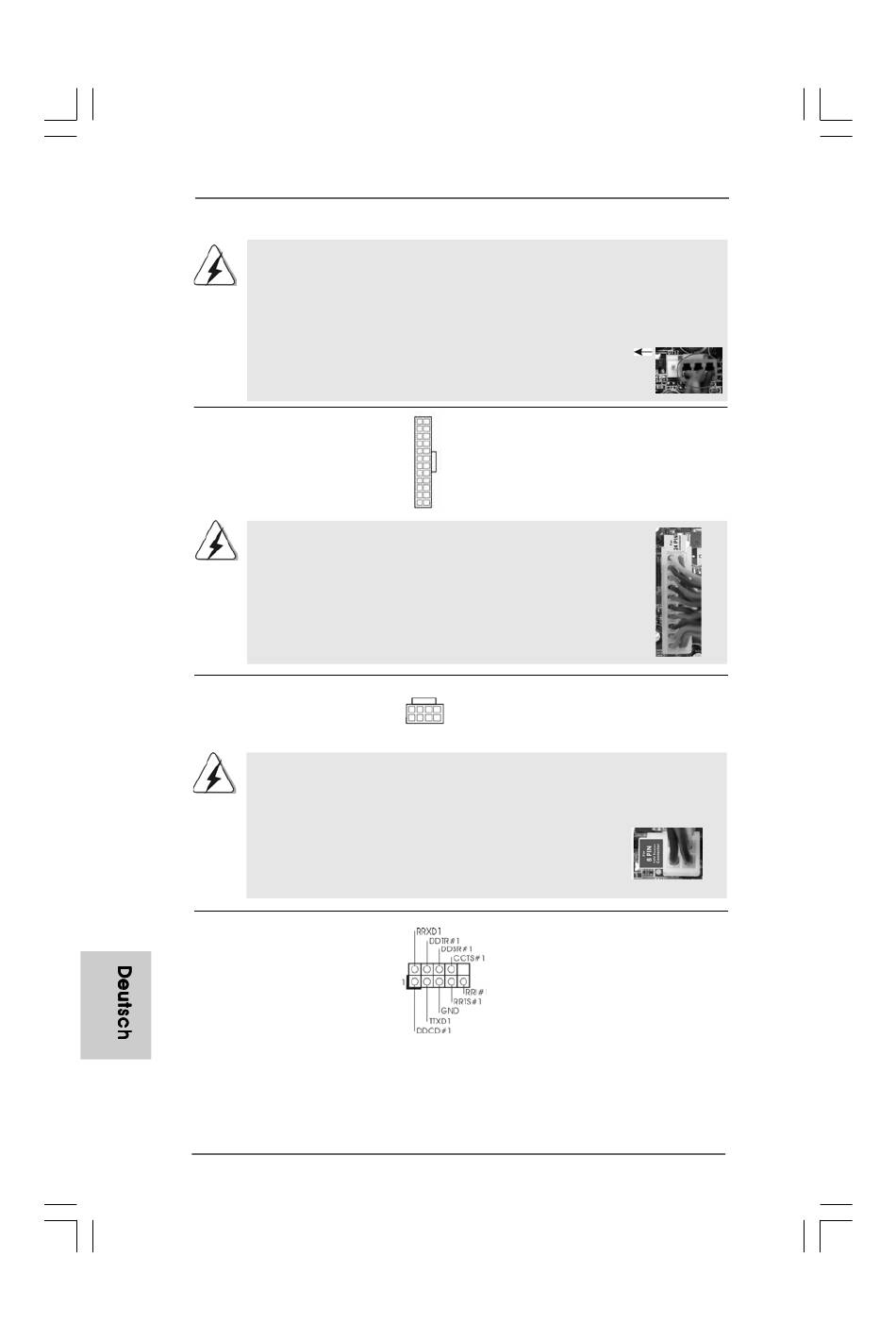

Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss (Quiet
Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss
angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn Sie
einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses
Motherboards anschließen möchten, verbinden Sie ihn bitte mit
den Pins 1 – 3.
ATX-Netz-Header
(24-pin ATXPWR1)
(siehe S.2 - No. 7)
Obwohl dieses Motherboard einen 24-pol. ATX-Stromanschluss
bietet, kann es auch mit einem modifizierten traditionellen 20-pol.
ATX-Netzteil verwendet werden. Um ein 20-pol. ATX-Netzteil zu
verwenden, stecken Sie den Stecker mit Pin 1 und Pin 13 ein.
ATX 12V Anschluss
(8-pin ATX12V1)
(siehe S.2 - No. 2)
Obwohl diese Hauptplatine 8-Pin ATX 12V Stromanschluss zur Verfügung
stellt, kann sie noch arbeiten, wenn Sie einen traditionellen 4-Pin ATX 12V
Energieversorgung adoptieren. Um die 4-Pin ATX Energieversorgung zu
verwenden, stecken Sie bitte Ihre Energieversorgung
zusammen mit dem Pin 1 und Pin 5 ein.
COM-Anschluss-Header
(9-pin COM1)
(siehe S.2 - No. 23)
3 2
3 2
3 2
3 2
3 2
Pins 1–3 anschließen
Lüfter mit dreipoligem Anschluss installieren
12
24
1
13
Installation eines 20-pol. ATX-Netzteils
Bitte schließen Sie an diesen
8
5
Anschluss die ATX 12V
4
1
Stromversorgung an.
Installation der 4-Pin ATX 12V Energieversorgung
Dieser COM-Anschluss-
Header wird verwendet, um
ein COM-Anschlussmodul zu
unterstützen.
ASRock P5B Pro Motherboard
Verbinden Sie die ATX-
Stromversorgung mit diesem
Header.
12
1
8
4
24
13
5
1
