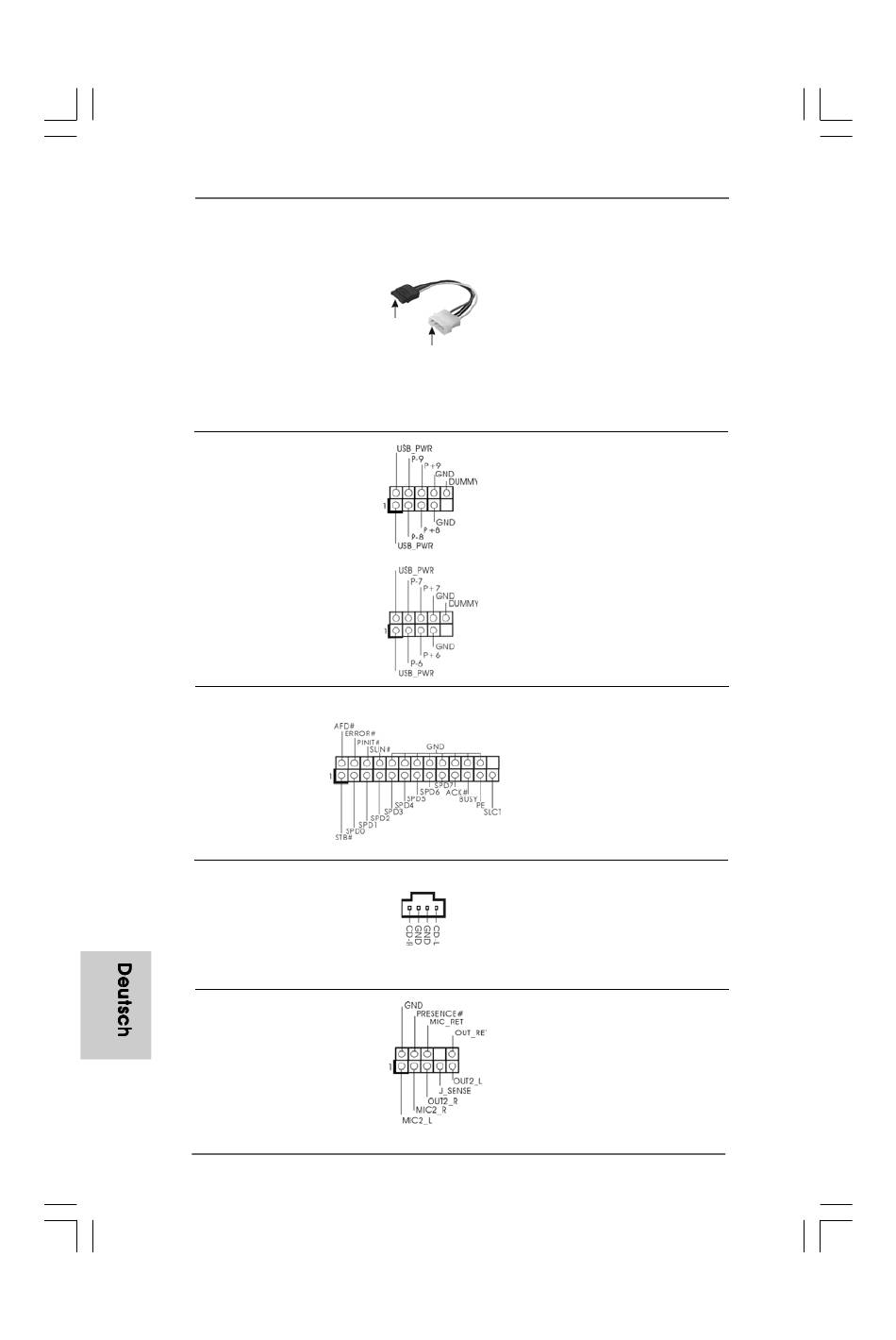

Serial ATA- (SATA-)
Stromversorgungskabel
(Option)
Verbindung zum
SATA-HDD-Stromanschluss
USB 2.0-Header
(9-pol. USB8_9)
(siehe S.2 - No. 17)
(9-pol. USB6_7)
(siehe S.2 - No. 19)
Druckerport-Anschlussleiste
(25-pol. LPT1)
(siehe S.2 - No. 21)
Interne Audio-Anschlüsse
(4-Pin CD1)
(CD1: siehe S.2 - No. 29)
Anschluss für Audio auf
der Gehäusevorderseite
(9-Pin HD_AUDIO1)
(siehe S.2 - No. 25)
3 0
3 0
3 0
3 0
3 0
Verbindung zum
Netzteil
Zusätzlich zu den sechs
üblichen USB 2.0-Ports an den
I/O-Anschlüssen befinden sich
zwei USB 2.0-Anschlussleisten
am Motherboard. Pro USB 2.0-
Anschlussleiste werden zwei
USB 2.0-Ports unterstützt.
CD1
Dieses Interface zu einem
Audio-Panel auf der Vorderseite
Ihres Gehäuses, ermöglicht
Ihnen eine bequeme
Anschlussmöglichkeit und
Kontrolle über Audio-Geräte.
ASRock P5B Pro Motherboard
Verbinden Sie bitte das
schwarze Ende des SATA-
Stromversorgungskabels mit
dem Stromanschluss jedes
Laufwerks. Verbinden Sie
dann das weiße Ende des
SATA-tromversorgungskabels
mit dem Stromanschluss des
Netzteils.
Dies ist eine Schnittstelle zum
Anschluss eines Druckerport-
Kabels, mit dem Sie passende
Drucker auf einfache Weise
anschließen können.
Diese ermöglichen Ihnen
Stereo-Signalquellen, wie z. B.
CD-ROM, DVD-ROM, TV-Tuner
oder MPEG-Karten mit Ihrem
System zu verbinden.
