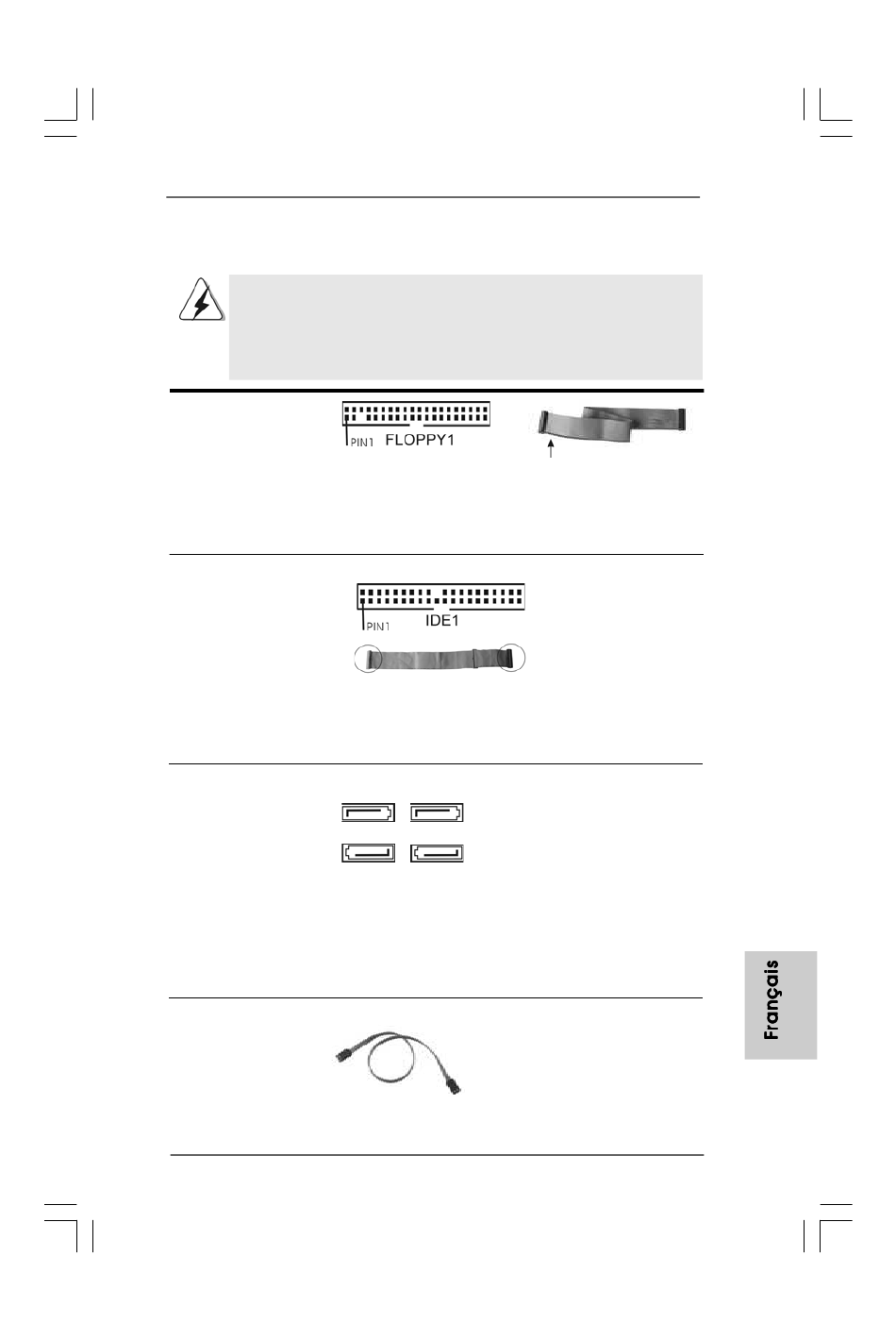

1.4 En-têtes et Connecteurs sur Carte
1.4 En-têtes et Connecteurs sur Carte
1.4 En-têtes et Connecteurs sur Carte
1.4 En-têtes et Connecteurs sur Carte
1.4 En-têtes et Connecteurs sur Carte
Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.
NE PAS placer les capuchons de cavalier sur ces en-têtes et
connecteurs. Le fait de placer les capuchons de cavalier sur les en-
têtes et connecteurs causera à la carte mère des dommages
irréversibles!
Connecteur du lecteur
de disquette
(FLOPPY1 br. 33)
(voir p.2 No. 22)
Note: Assurez-vous que le côté avec fil rouge du câble est bien branché sur le
côté Broche1 du connecteur.
Connecteur IDE primaire (Bleu)
(IDE1 br. 39, voir p.2 No. 8)
connecteur bleu
vers la carte mère
Câble ATA 66/100/133 80 conducteurs
Note: Veuillez vous reporter aux instructions du fabricant de votre IDE périphérique
pour les détails.
Connecteurs Série ATAII
(SATAII_1: voir p.2 fig. 13)
(SATAII_2: voir p.2 fig. 14)
(SATAII_3: voir p.2 fig. 12)
(SATAII_4: voir p.2 fig. 18)
Câble de données
Série ATA (SATA)
(en option)
ASRock P5B Pro Motherboard
Ces quatre connecteurs
Serial ATA (SATAII) prennent
en charge les disques durs
SATAII_3
SATAII_1
SATA ou SATAII pour les
dispositifs de stockage
SATAII_4
SATAII_2
interne. L'interface SATAII
actuelle permet des taux
transferts de données
pouvant aller jusqu'à 3,0
Go/s.
L'une des deux extrémités du
câble de données SATA peut
être connectée au disque dur
SATA / SATAIIou au
connecteur SATAII sur la carte
mère.
le côté avec fil rouge côté Broche1
connecteur noir
vers le disque dur
4 1
4 1
4 1
4 1
4 1
