1.4 Integrierte Header und Anschlüsse
1.4 Integrierte Header und Anschlüsse
1.4 Integrierte Header und Anschlüsse
1.4 Integrierte Header und Anschlüsse
1.4 Integrierte Header und Anschlüsse

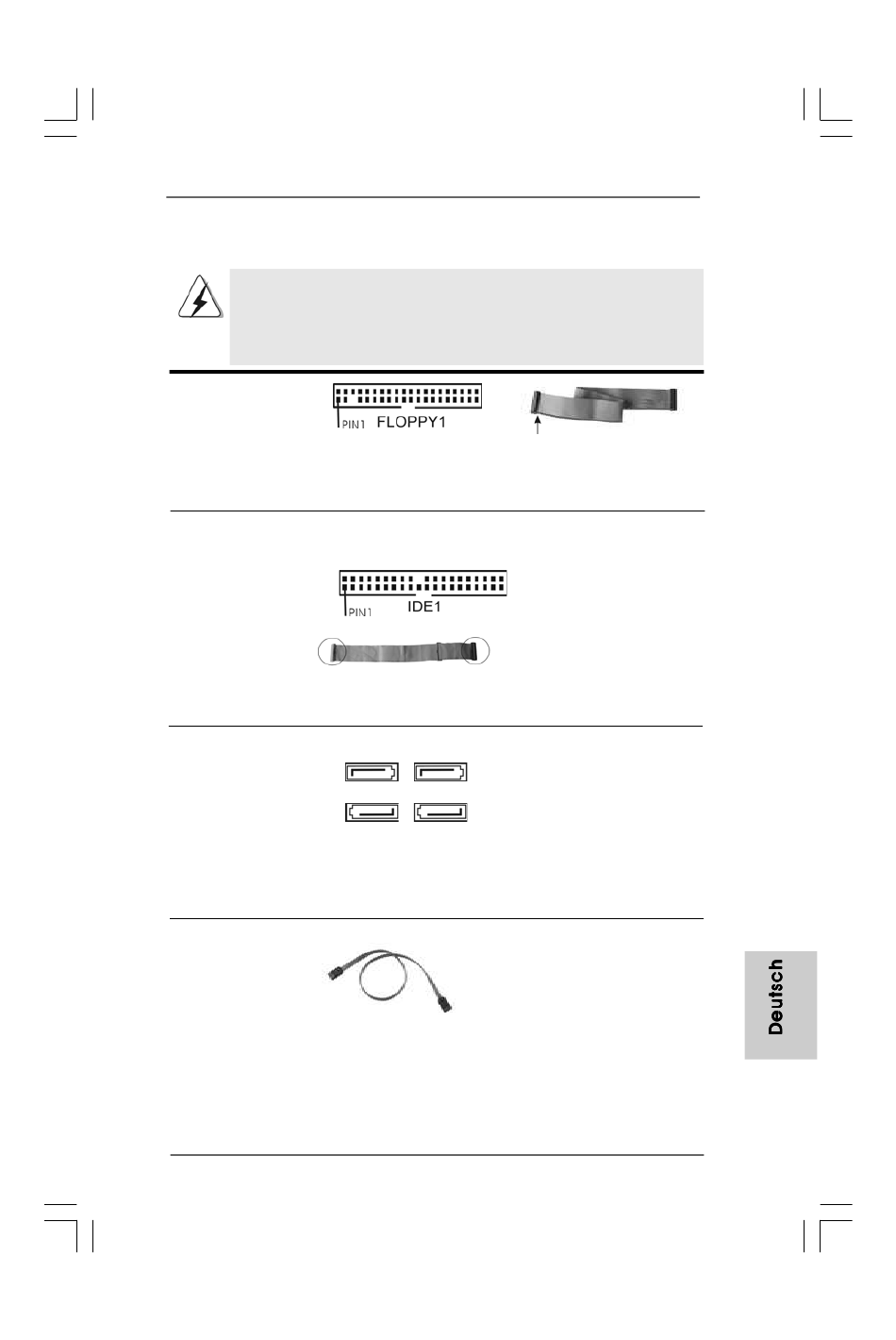

Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie
KEINE Jumperkappen auf diese Header und Anschlüsse. Wenn Sie
Jumperkappen auf Header und Anschlüsse setzen, wird das
Motherboard unreparierbar beschädigt!
Anschluss für das
Floppy-Laufwerk
(33-Pin FLOPPY1)
(siehe S.2 - No. 22)
Hinweis: Achten Sie darauf, dass die rotgestreifte Seite des Kabel mit der Stift 1-
Seite des Anschlusses verbunden wird.
Primärer IDE-Anschluss (Blauer)
(39-pin IDE1, siehe S.2 - No. 8)
Blauer Anschluss
zum Motherboard
80-adriges ATA 66/100/133 Kabel
Hinweis: Details entnehmen Sie bitte den Anweisungen Ihres IDE-Gerätehändlers.
Seriell-ATAII-Anschlüsse
(SATAII_1: siehe S.2, Punkt 13)
(SATAII_2: siehe S.2, Punkt 14)
(SATAII_3: siehe S.2, Punkt 12)
(SATAII_4: siehe S.2, Punkt 18)
Serial ATA- (SATA-)
Datenkabel
(Option)
ASRock P5B Pro Motherboard
Schwarzer Anschluss
zur Festplatte
Diese vier Serial ATA
(SATA II) -Anschlüsse
unterstützen interne SATA-
SATAII_3
SATAII_1
oder SATA II-Festplatten. Die
aktuelle SATAII-Schnittstelle
SATAII_4
SATAII_2
ermöglicht eine
Datenübertragungsrate bis
3,0 Gb/s.
Sie können beide Enden des
SATA-Datenkabels entweder
mit der SATA / SATAII-
Festplatte oder
dem SATAII-Anschluss am
Mainboard verbinden.
die rotgestreifte Seite auf Stift 1
2 9
2 9
2 9
2 9
2 9
