1. El Audio de Alta Definición soporta la detección de conector, pero el cable
de panel en el chasis debe soportar HDA para operar correctamente. Por
favor, siga las instrucciones en nuestro manual y en el manual de chasis
para instalar su sistema.
2. Si utiliza el panel de sonido AC'97, instálelo en la cabecera de sonido del
panel frontal de la siguiente manera:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) en OUT2_L.
C. Conecte Ground (GND) a Ground (GND).
D. MIC_RET y OUT_RET son sólo para el panel de sonido HD. No
necesitará conectarlos al panel de sonido AC'97.
E. Entre en la Utilidad de configuración del BIOS Entre en Configuración
avanzada y, a continuación, seleccione Configuración del conjunto de
chips. En el panel de control frontal cambie la opción [Automático] a
[Habilitado].

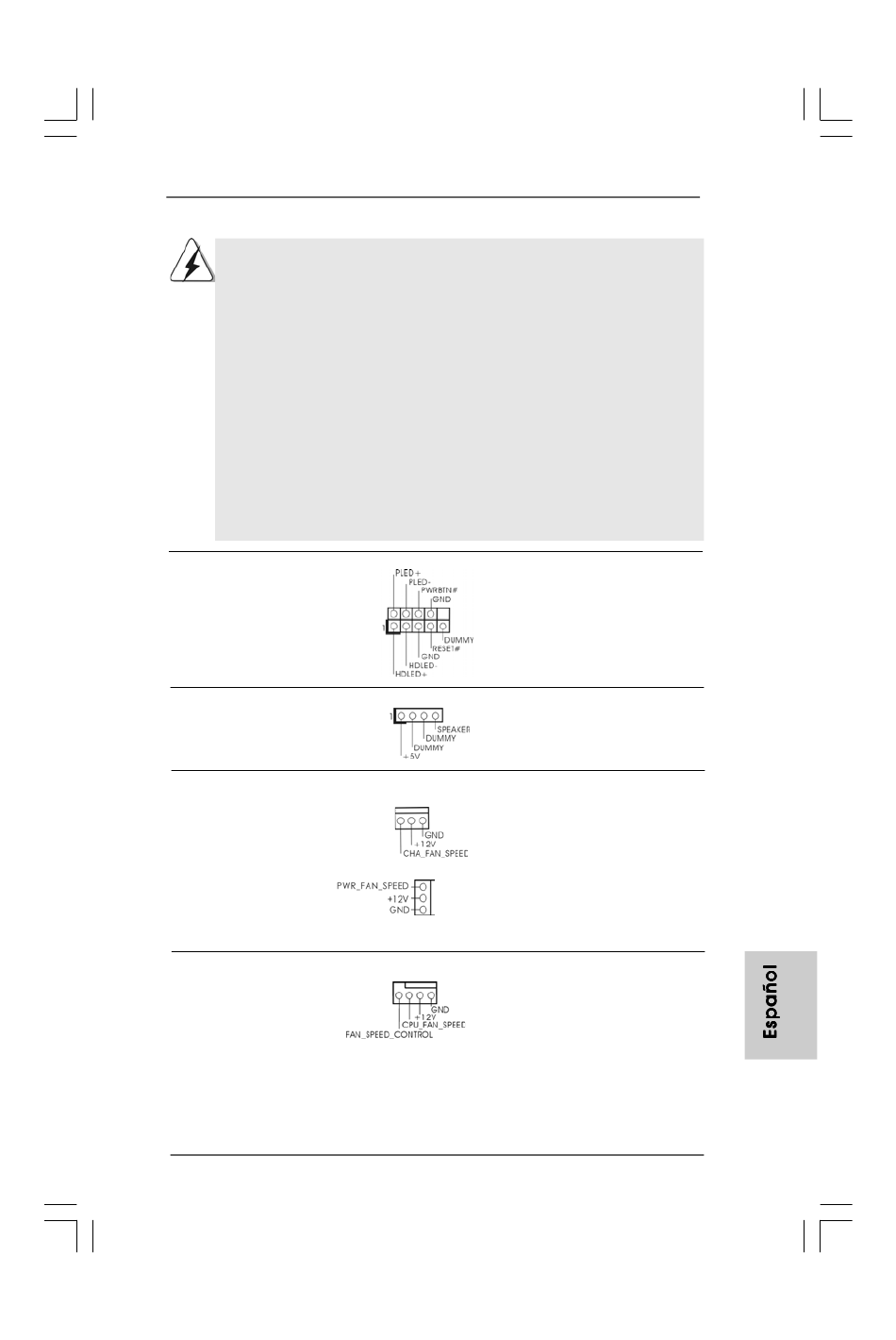

Cabezal de panel de sistema
(9-pin PANEL1)
(vea p.2, N. 16)
Cabezal del altavoz del chasis
(4-pin SPEAKER1)
(vea p.2, N. 15)
Conectores de ventilador de chasis
y alimentación
(3-pin CHA_FAN1)
(vea p.2, N. 11)
(3-pin PWR_FAN1)
(vea p.2, N. 33)
Conector del ventilador
de la CPU
(4-pin CPU_FAN1)
(vea p.2, N. 4)
ASRock P5B Pro Motherboard
Este cabezar acomoda varias
dunciones de panel frontal de
sistema.
Conecte el altavoz del chasis a
su cabezal.
Por favor, conecte los cables del
ventilador a los conectores de
ventilador, haciendo coincidir el
cable negro con la patilla de
masa.
Conecte el cable del ventilador
4 3 2 1
de la CPU a este conector y
haga coincidir el cable negro
con el conector de tierra.
6 7
6 7
6 7
6 7
6 7
