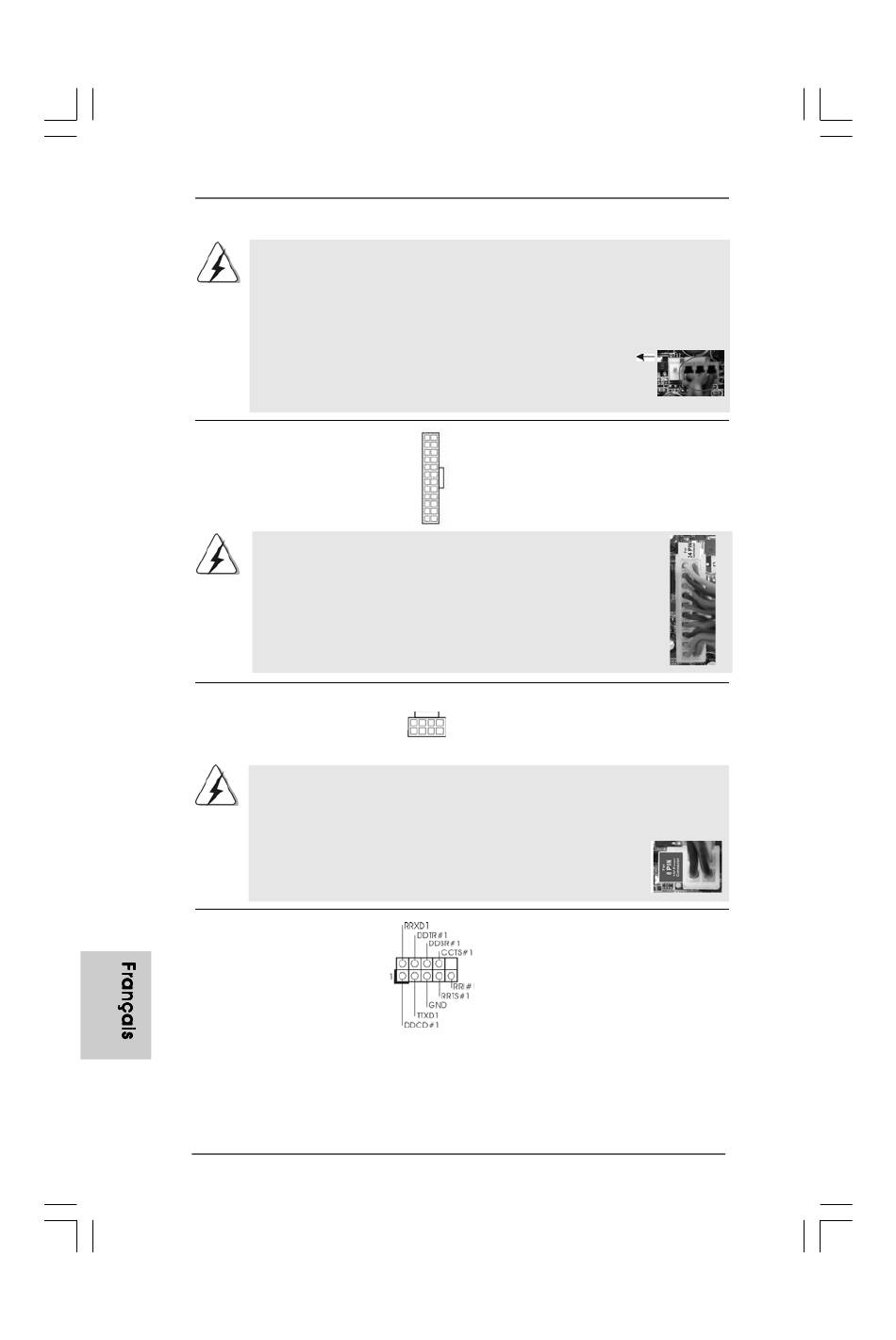

ien que cette carte mère offre un support de (Ventilateur silencieux)
ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut bien
fonctionner même sans la fonction de commande de vitesse du ventilateur.
Si vous prévoyez de connecter le ventilateur de CPU à 3 broches au
connecteur du ventilateur de CPU sur cette carte mère, veuillez le connecter
aux broches 1-3.
En-tête d'alimentation ATX
(ATXPWR1 br. 24)
(voir p.2 No. 7)
Bien que cette carte mère fournisse un connecteur de courant
ATX 24 broches, elle peut encore fonctionner si vous adopter
une alimentation traditionnelle ATX 20 broches. Pour utiliser une
alimentation ATX 20 broches, branchez à l'alimentation électrique
ainsi qu'aux broches 1 et 13.
Connecteur ATX 12V
(ATX12V1 br.8)
(voir p.2 No. 2)
Bien que cette carte mère possède 8 broches connecteur d'alimentation
ATX 12V, il peut toujours travailler si vous adoptez une approche
traditionnelle à 4 broches ATX 12V alimentation. Pour utiliser
l'alimentation des 4 broches ATX, branchez votre alimentation
avec la broche 1 et la broche 5.
En-tête de port COM
(COM1 br.9)
(voir p.2 No. 23)
4 4
4 4
4 4
4 4
4 4
Installation de ventilateur à 3 broches
Broches 1-3 connectées
12
24
1
13
20-Installation de l'alimentation électrique ATX
8
5
4
1
4-Installation d'alimentation à 4 broches ATX 12V
Cette en-tête de port COM est
utilisée pour prendre en charge
un module de port COM.
ASRock P5B Pro Motherboard
Veuillez connecter l'unité
d'alimentation ATX sur cet en-
tête.
12
1
Veuillez connecter une unité
d'alimentation électrique ATX
12V sur ce connecteur.
8
4
24
13
5
1
