Zusatzausrüstung
12.2.1
Aufstellung - Hebevorrichtung
Die Hebevorrichtung an der Maschine ausgerichtet abstellen.
12.2.2

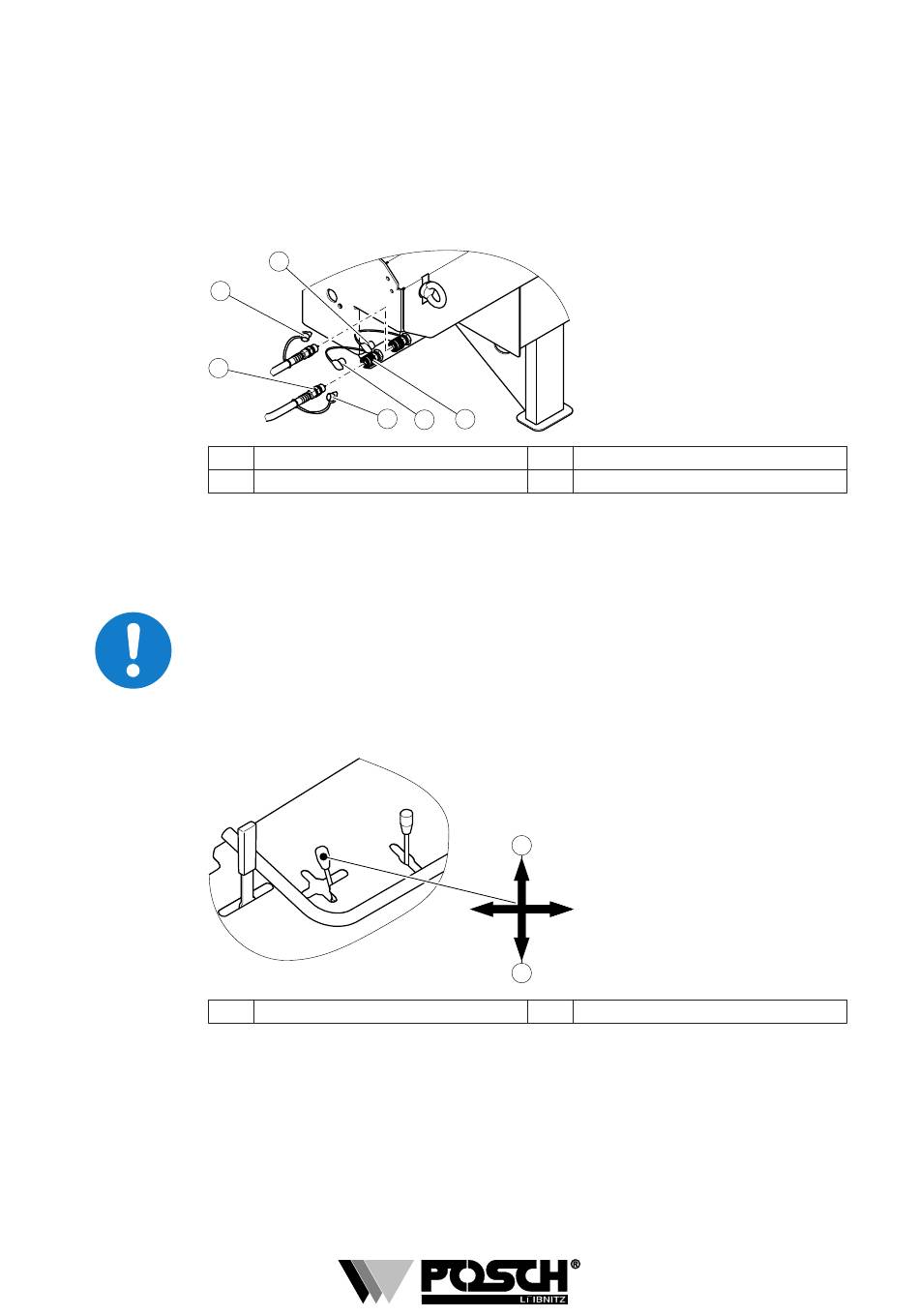

Anschluss – Hebevorrichtung
4
1
1
2
▪ Die Hydraulikschläuche der Hebevorrichtung an die Maschine anschließen.
– Die Hydraulikstecker mit den Hydraulikmuffen verbinden. Auf die richtige Farbe
Wenn der Querförderer nicht angesteckt ist, müssen die Staubkappen auf den Steckern
und Muffen aufgesteckt werden, um diese vor Schmutz zu schützen!
12.2.3
Bedienung - Hebevorrichtung
1
▪ Mit dem Steuerhebel (Hebevorrichtung - auf) den Holzstamm hochheben.
40
4
3
3
Hydraulikstecker
Hydraulikmuffe
achten, blaue Staubkappen (Vorlauf) und gelbe Staubkappen (Rücklauf)
zueinander.
Hebevorrichtung - auf
2
3
Staubkappe - blau
4
Staubkappe - gelb
1
2
2
Hebevorrichtung - ab
