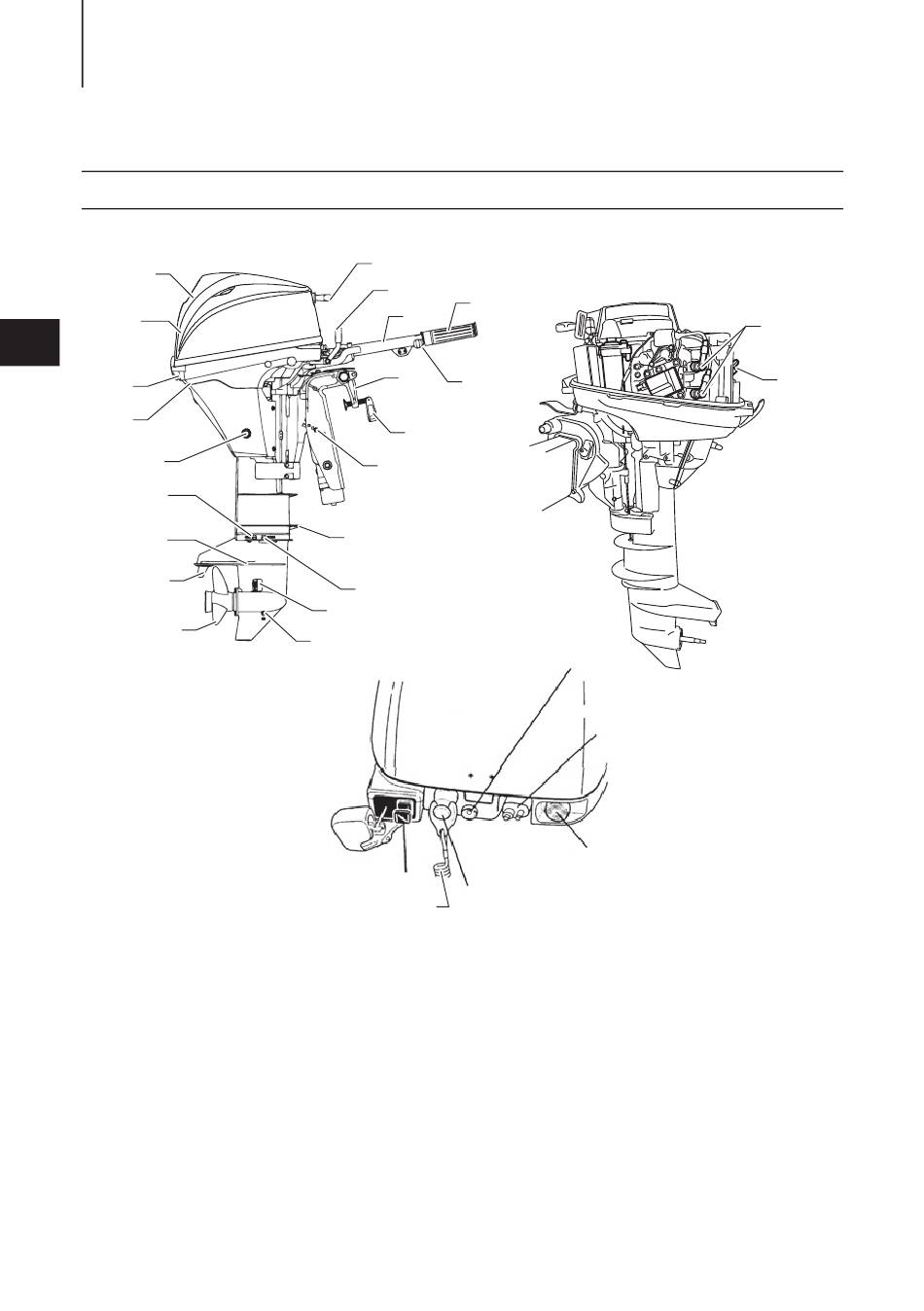

BEZEICHNUNG DER TEILE
ENOM00020-0
EFT, EPT
1
2
3
3
4
5
6
7
8
9
1
Kippgriff
2
Obere Motorabdeckung
3
Untere Motorabdeckung
4
Kühlwasserkontrollöffnung
5
Ölablassschraube
6
Wasserstopfen
7
Antikavitationsplatte
8
Trimmflosse
9
Propeller
10
Unterer Ölstopfen (Befüllen)
11
Kühlwassereinlass
12
Oberer Ölstopfen (Füllstand)
21
19
18
17
15
20
16
14
13
12
11
10
27
25
26
13
Spritzblech
14
Trimmsicherungsstift
15
Klemmhalterung
16
Klemmschraube
17
Steuerpinne *1
18
Gasgriff *1
19
Schalthebel *1
20
Einstellschraube
21
Rückholstarterhebel
22
Zündkerze
23
Öltankverschluss
24
Warnlampe
24
28
29
25
Stoppschalter*1
26
Reißleine Stoppschalter
27
Choke
28
Kraftstoffanschluss
29
Startschalter
*1: Steuerpinnentyp nur
