EVT/CASAFAN Ventilatoren
5. Regler einstellen
5.1 Einschalten des Gerätes
Nach dem Einschalten des Gerätes blinken die LED entsprechend der
eingestellten Temperaturdifferenz in ° K.
Beispiel Temperaturdifferenz Boden-Decke:
Lieferzustand: 6 K
5.2 Der Handbetrieb
Der Wippenschalter für die Umschaltung zwischen Hand- und Automatikbetrieb ist in
die linke Stellung zu schalten (Position 0).
Nach Wahl des Handbetriebs ist der 5-Stufen-Drehschalter in Betrieb. Hier lässt sich die
gewünschte Drehzahl des Lüfters einstellen. Die LED-Kette gibt Aufschluss über die
eingestellte Drehzahlstufe.
Die Umschaltung der Stufen wird vom integrierten Mikroprozessor zeitlich verzögert
ausgeführt, um bei schneller Umschaltung der Schaltstufen den Lüfter und die integrierte
Elektronik zu schützen.
5.3 Der Automatikbetrieb:
Der Wippenschalter für die Umschaltung zwischen Hand- und Automatikbetrieb ist in
die rechte Stellung zu schalten (Position 1).
Der integrierte Prozessor misst ständig die Raum- und die Deckentemperatur und
steuert gemäß der vorgegebenen Temperaturdifferenz die Drehzahlstufe des Ventilators.
Die Temperaturdifferenz kann im Bereich zwischen 3° K und 11° K mit Hilfe des
integrierten Einstellreglers vorgewählt werden (Soll-Temperaturdifferenz).
6. Technische Daten:
Interne Feinsicherung:
Max. Leistung des Lüfters:
Messmethode:
Betriebstemperatur:
Maße (LxBxH):
Gewicht (kg):

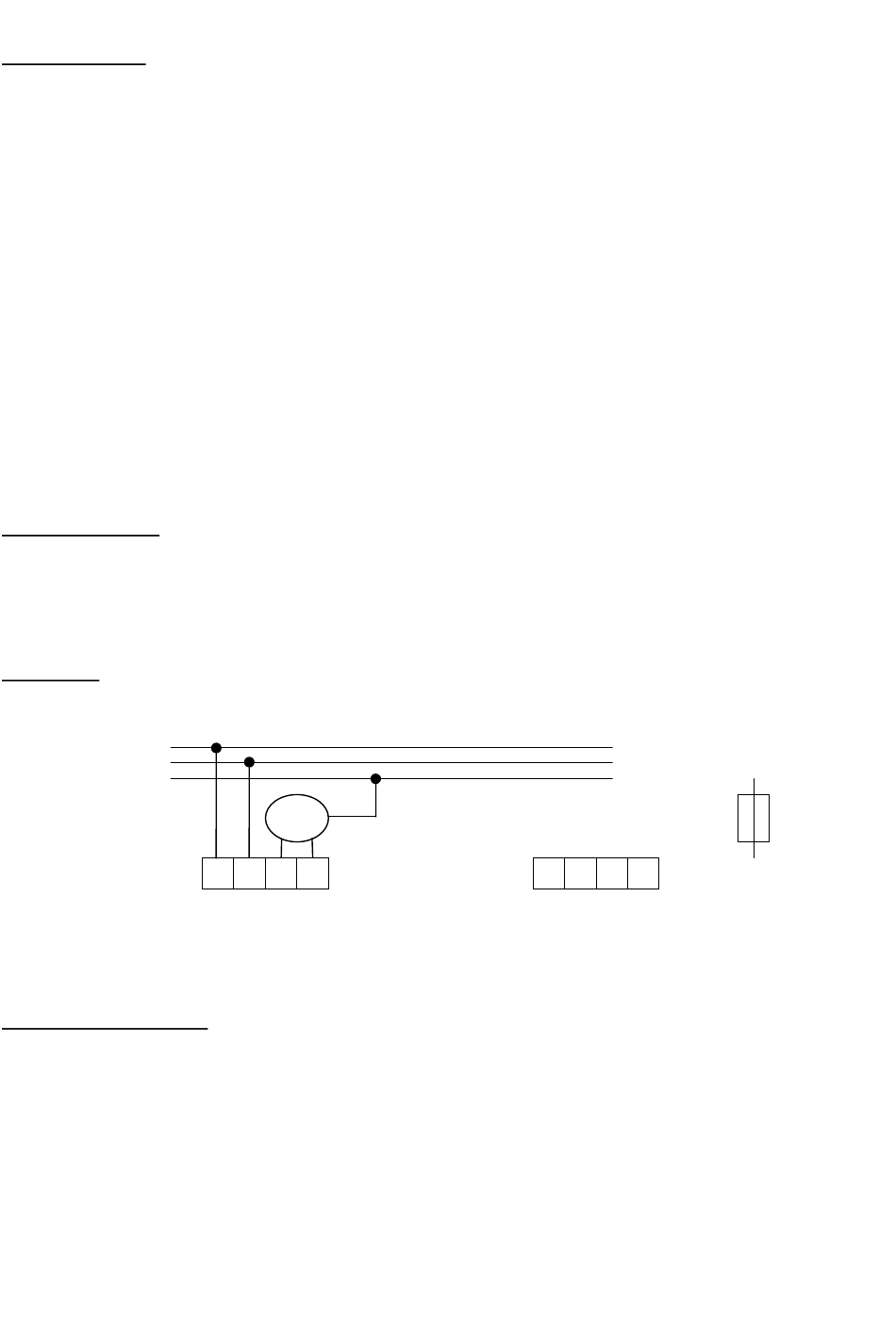

7. Schaltplan
L
N
PE
8. Anschlüsse des Gerätes:
Die Anschlüsse befinden sich innerhalb des Gerätes. Hier sind die beiden
Temperaturfühler sowie der Ventilator und die Versorgungsspannung anzuschliessen.
Belegung der Anschlussleiste (von links nach rechts)
linke 4-polige Klemmleiste:
L
Phase der Einspeisung
N
Nullleiter der Einspeisung
1
Ventilatoranschluss 1
2
Ventilatoranschluss 2
rechte 4-polige Klemmleiste:
4
Anschluss Temperaturfühler Decke
3
Anschluss Temperaturfühler Boden
600.020.0334
Telefon 06184-9236-0
6° K entspricht 6 mal blinken der LED
0,4A F/230V (5x20mm)
100W (230VAC)
Mikroprozessorgesteuerte Regelung
0-40 ° C
11,8x11,8x5,5mm
0,08kg
M
~
~
L N 1
2
Seite 2 von 3
600.020.0034
F 0,4 A
Decke
Boden
4
3
