Emerson Micro Motion CMF400 Kurzanleitung Seite 21

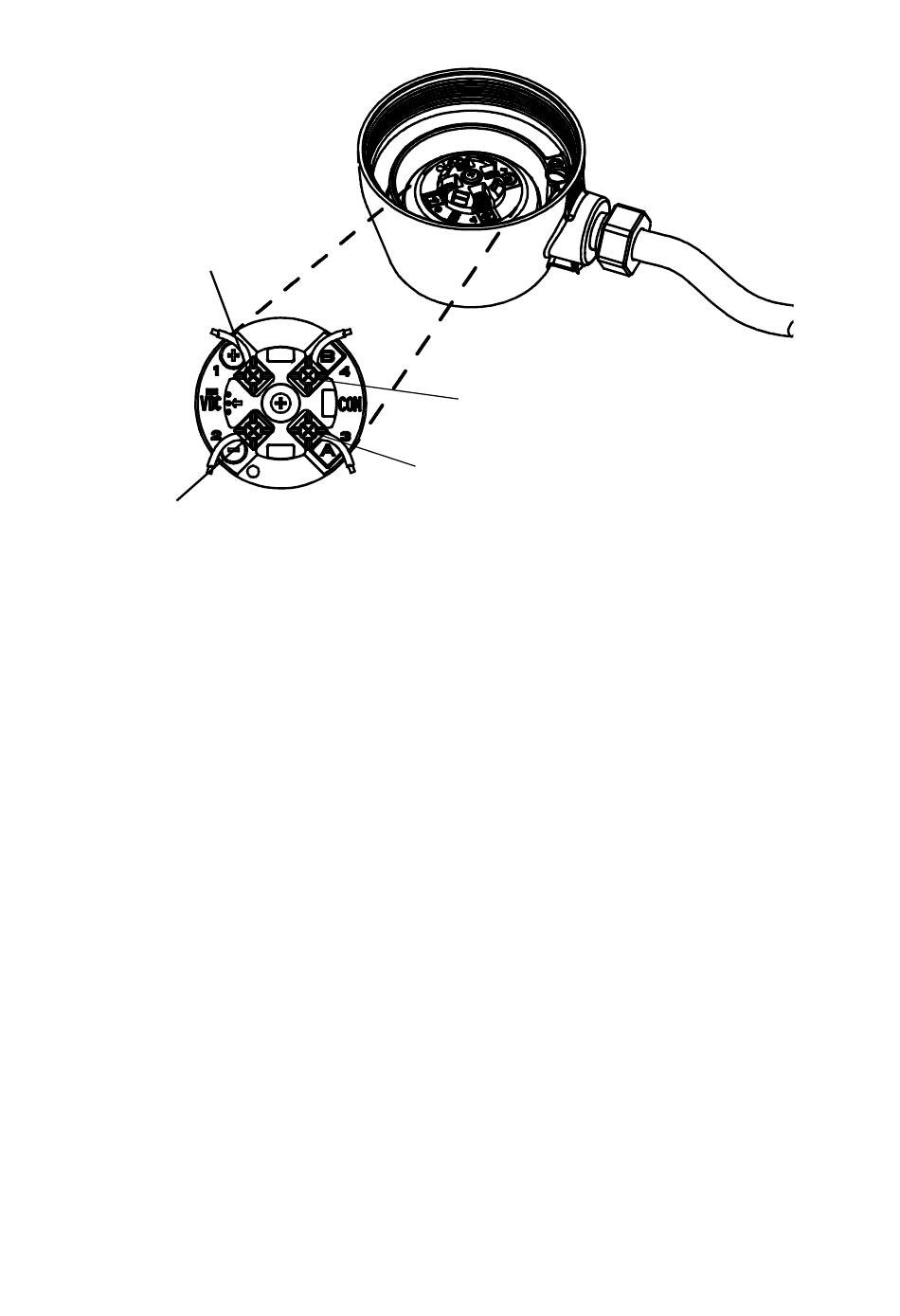

Abb. 10. Core Prozessor Anschlussklemmen
Spannungsversorgung +
Spannungsversorgung –
Anschlussdose mit 9-adriger Kabelverdrahtung
Folgen Sie den unten angegebenen Schritten, um Sensor und
Auswerteelektronik mit einem 9-adrigen Kabel zu verdrahten.
1. Kabelvorbereitung und Installation gemäss Micro Motion's "9-Wire
Flowmeter Cable Preparation and Installation Guide".
2. Schliessen Sie die abisolierten Kabelenden an den entsprechenden
Anschlussklemmen an. Es dürfen keine blanken Kabelenden offen
bleiben.
3. Schliessen Sie die Adern gemäss der Farbcodierung an. Zur
Verdrahtung der Auswerteelektronik siehe deren Kurzanleitung.
4. Ziehen Sie die Schrauben der Anschlussklemmen entsprechend an,
um die Kabelenden zu befestigen.
5. Stellen Sie sicher dass die Dichtungen einwandfrei sind und
schliessen dann den Deckel der Anschlussdose sowie alle
Gehäusedeckel der Auswerteelektronik.
RS-485B
RS-485A
20
