Emerson Micro Motion CMF400 Kurzanleitung Seite 17

Überwurf-
Klemmeinsatz
mutter

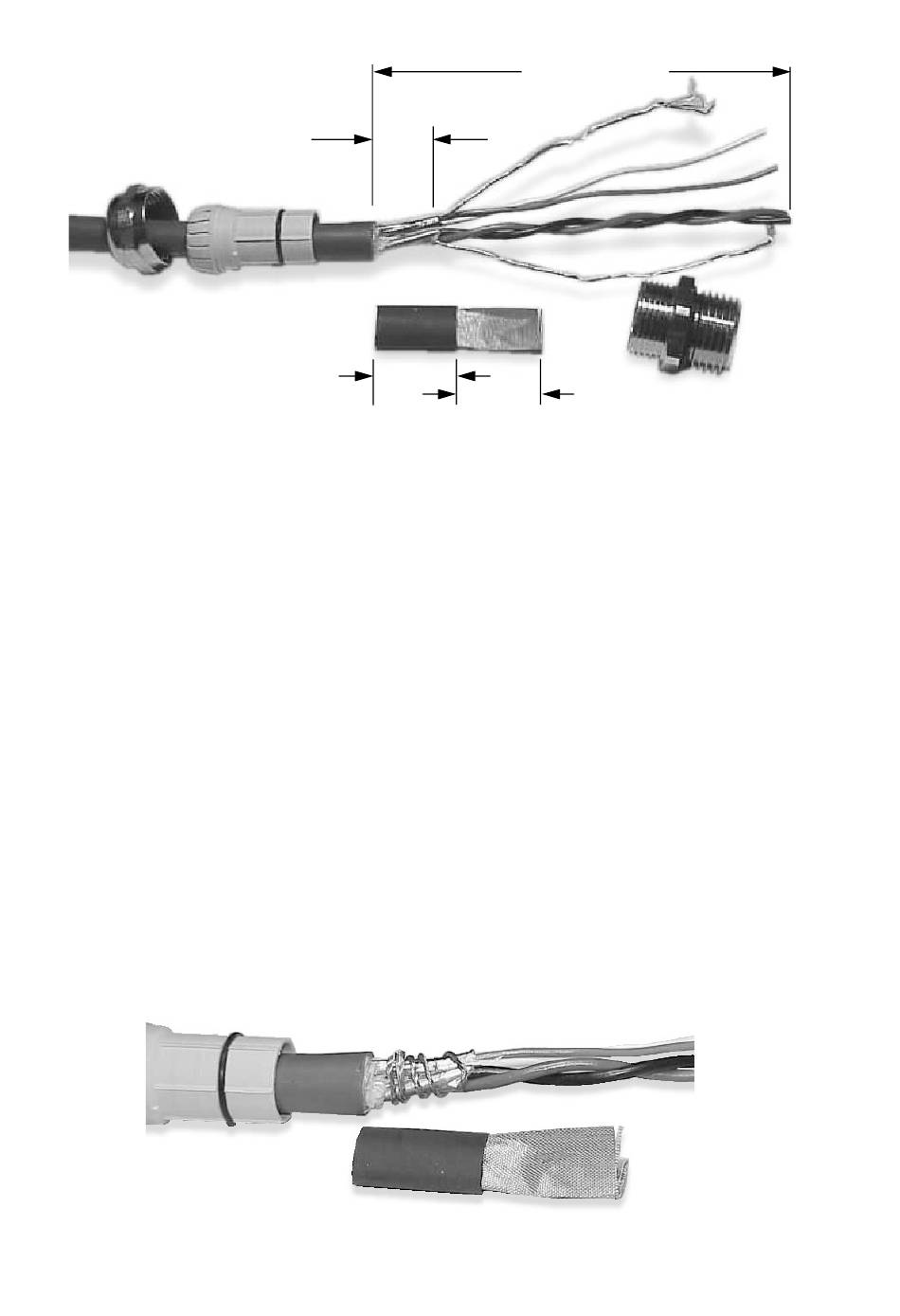

4. Für den Anschluss am Core Prozessorgehäuse bereiten Sie das
abgeschirmte Kabel wie folgt vor (bei armiertem Kabel übergehen Sie
die Schritte d, e, f und g):
a. Kabelmantel 114 mm abisolieren.
b. Entfernen Sie die durchsichtige Umhüllung innerhalb des
Kabelmantels sowie das Füllmaterial zwischen den Adern.
c. Entfernen Sie die Abschirmfolie die um die isolierten Adern liegt,
lassen 19 mm der freigelegten Folie oder Geflecht und
Abschirmadern stehen und nehmen die Adern auseinander.
d. Wickeln Sie die Abschirmadern zwei mal um die freigelegte Folie
und kürzen die zu langen Adern.
Abschirmadern zwei mal um die freigelegte Folie gewickelt
19 mm
22 mm
Schrumpfschlauch
mit Abschirmung
114 mm
22 mm
16
Doppelnippel
