Miller FieldPro Smart Feeder Betriebsanleitung Seite 24

5-1. Bedienelemente (Fortsetzung)
12. Taste Speicherkarte sichern
Drücken Sie diese Taste, um die Maschinenkonfiguration auf der Speicherkarte zu speichern. Die LED für Speicherkarte belegt leuchtet unter
den folgenden Umständen auf: Speichern/Aufrufen von Bedienereinstellungen, Verwendung eines eigenen MSG-Schweißverfahrens und Firm-
ware-Aktualisierungen. Der Text der SPEICHERKARTE leuchtet auf, wenn Daten von eigenen MSG- oder WIG-Schweißverfahren aktuell von der
Speicherkarte verwendet werden.
13. Taste Speicherkarte laden
Drücken Sie diese Taste, wenn Sie eine vorher gesicherte Konfigurationsdatei von der Speicherkarte im Einschub laden wollen. Mit diesem Vorgang
können vorher auf der Karte gespeicherte Bedienereinstellungen auf den Speicherplätzen 1−4 wieder hergestellt werden. Die LED für Speicherkarte
belegt leuchtet auf und zeigt damit an, dass der Ladevorgang läuft.
14. Taste zur Auswahl des Drahttyps und Anzeigelampe
Drücken Sie diese Taste zur Auswahl des gewünschten Drahttyps (unlegiert, unlegierter Fülldraht, hochlegiert). Der Text wird beleuchtet und zeigt
damit die aktive Auswahl für den Drahttyp an. Diese Auswahl ist für alle MSG-Verfahren erforderlich, außer bei Fülldrahtschweißen.
15. Taste zur Auswahl des Gastyps und Anzeigelampe
Drücken Sie diese Taste zur Auswahl des gewünschten Schutzgases. Basierend auf dem ausgewählten MSG-Verfahren und dem DRAHTTYP sowie
dem DRAHTDURCHMESSER werden mittels dieser Taste nur die verfügbaren Gastypen in einer bestimmten Spalte der Gastabelle durchlaufen
und beleuchtet. Der Text leuchtet bei allen MSG-Verfahren auf, außer bei Fülldrahtschweißen.
16. Taste zur Auswahl des Drahtdurchmessers und Anzeigelampe
Drücken Sie diese Taste, um den Elektrodendurchmesser auszuwählen, der für das ausgewählte MSG-Schweißverfahren verwendet wird.
Zur Auswahl stehen 0.035 Zoll (0,9 mm), 0.040 Zoll (1,0 mm) und 0.045 Zoll (1,2 mm). Der Text für den Drahtdurchmesser wird beleuchtet,
um den ausgewählten Drahtdurchmesser anzuzeigen.
17. Anzeige Speicherkarte
Der Speicherkartentext wird beleuchtet, wenn Daten eines eigenen MSG-Schweißverfahrens verwendet werden.
18. Anzeige Speicherkarte belegt
Die LED für Speicherkarte belegt leuchtet unter folgenden Umständen auf: Speichern/Aufrufen von Bedienereinstellungen, Verwendung von Daten
von eigenen MSG-Schweißverfahren und Firmware-Aktualisierungen.

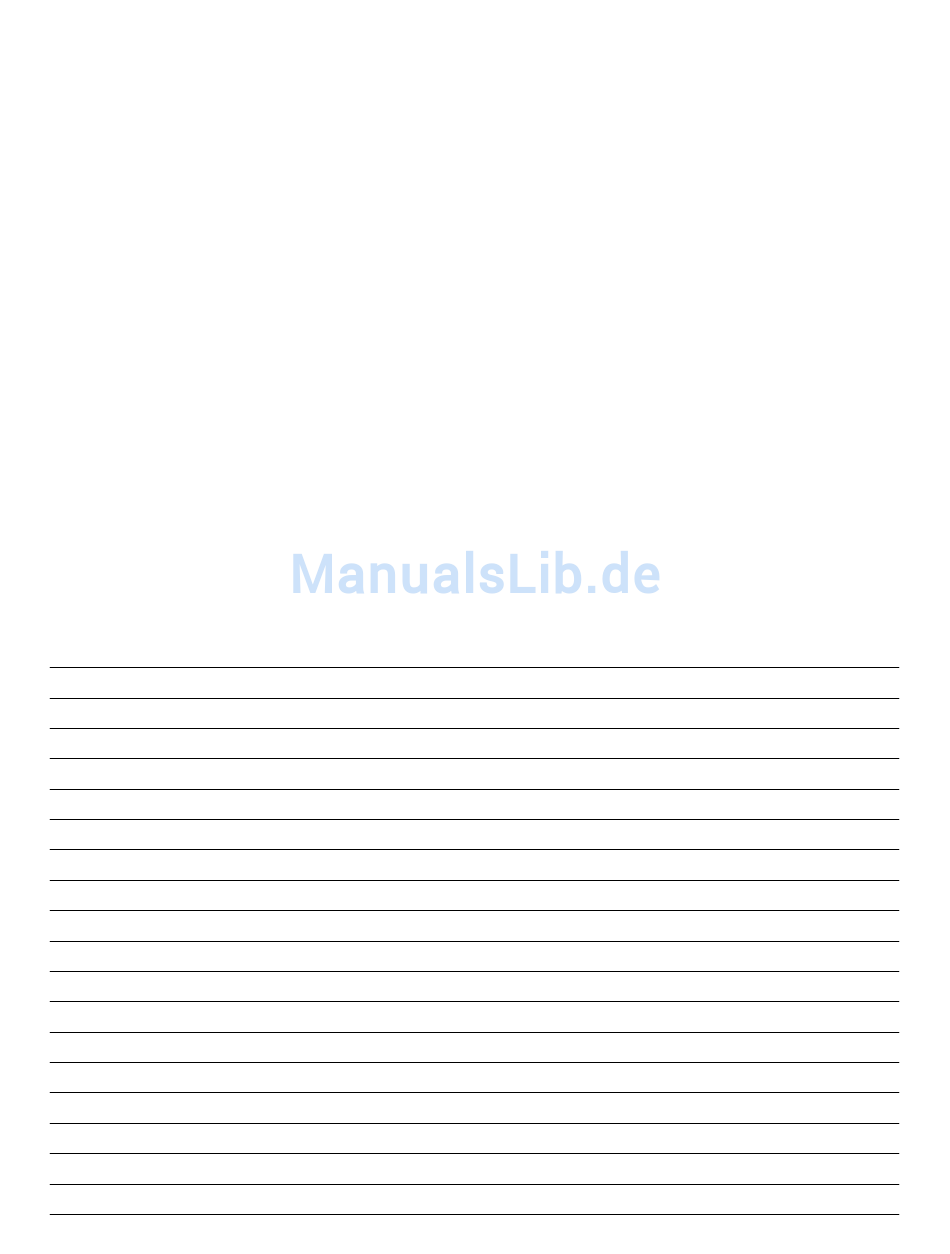

Notizen
