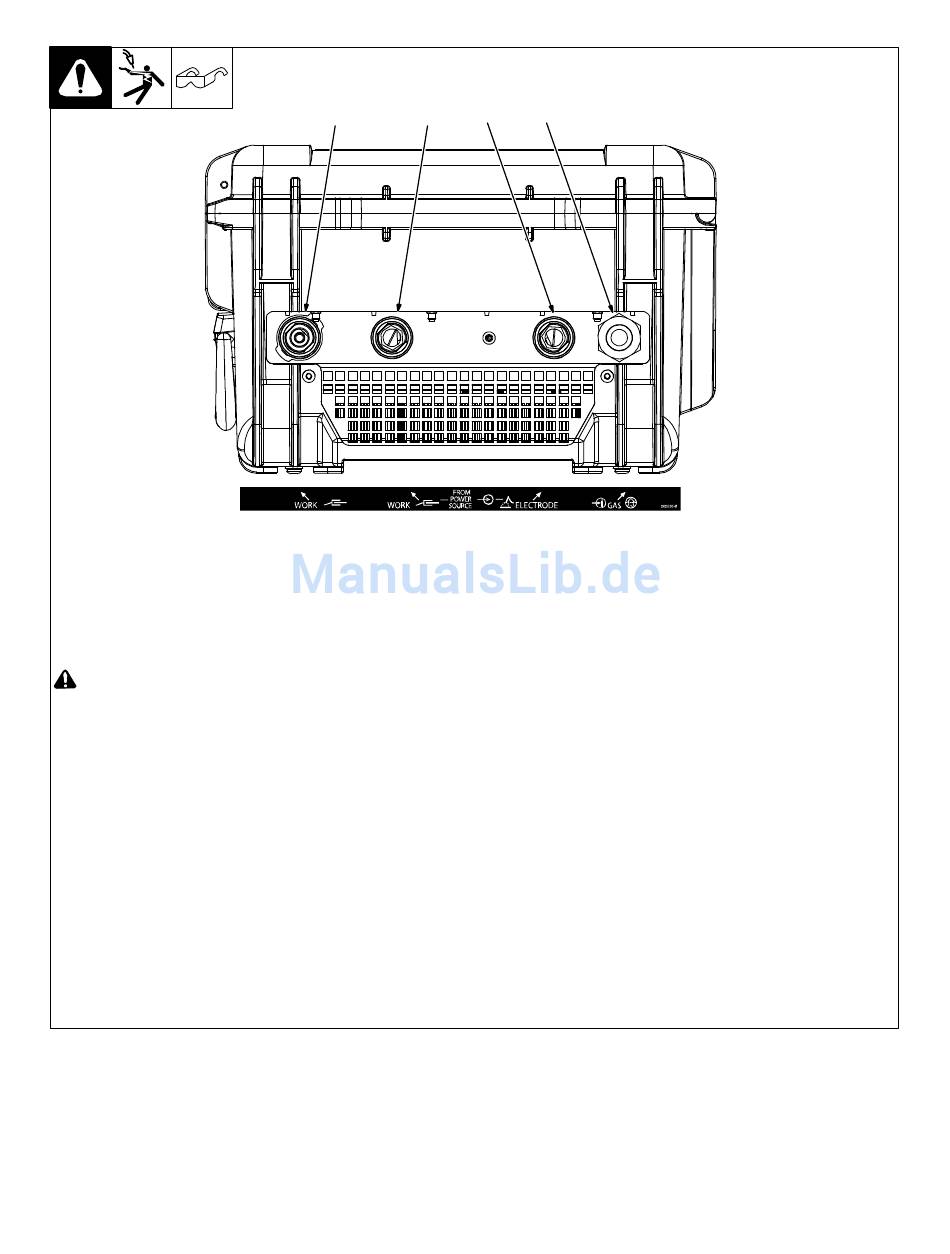

4-8. Anschlüsse an der Rückwand des Drahtvorschubgeräts
s
! Die Stromquelle ausschalten und
das Massekabel und das Elektro-
denkabel am Drahtvorschubgerät
ausstecken.
1 Buchse für Masseklemme
Den Stecker des Massekabels in die Buchse
am Drahtvorschubgerät einstecken und
durch eine Vierteldrehung im Uhrzeigersinn
arretieren.
2 Stecker für Massekabel
von der Stromquelle
1 2 3
Die Buchse am Massekabel mit dem
Stecker am Drahtvorschubgerät verbinden
und durch eine Vierteldrehung
Uhrzeigersinn arretieren.
3 Stecker des Elektrodenkabels
von der Stromquelle
Die Buchse am Elektrodenkabel mit
dem Stecker am Drahtvorschubgerät
verbinden und durch eine Vierteldrehung
im Uhrzeigersinn arretieren.
4
4 Schutzgasanschluss
Den Anschluss am Ende des Schutz-
im
gasschlauchs mit dem Anschluss am
Drahtvorschubgerät verbinden.
.
Dieses Drahtvorschubgerät verfügt
über einen optionalen Schutzgasfilter,
für dessen Reinigung besondere
Anweisungen zu beachten sind. Siehe
Abschnitt 6-2 für die entsprechenden
Reinigungsanweisungen.
262 535−B
OM−262 657 Seite 15
