Caractéristiques techniques (suite)
Degré de protection selon
EN 60529 (IEC 529)
Longueur de câble (standard)
Matériau :
Élément de mesure
Gaine de câble
6

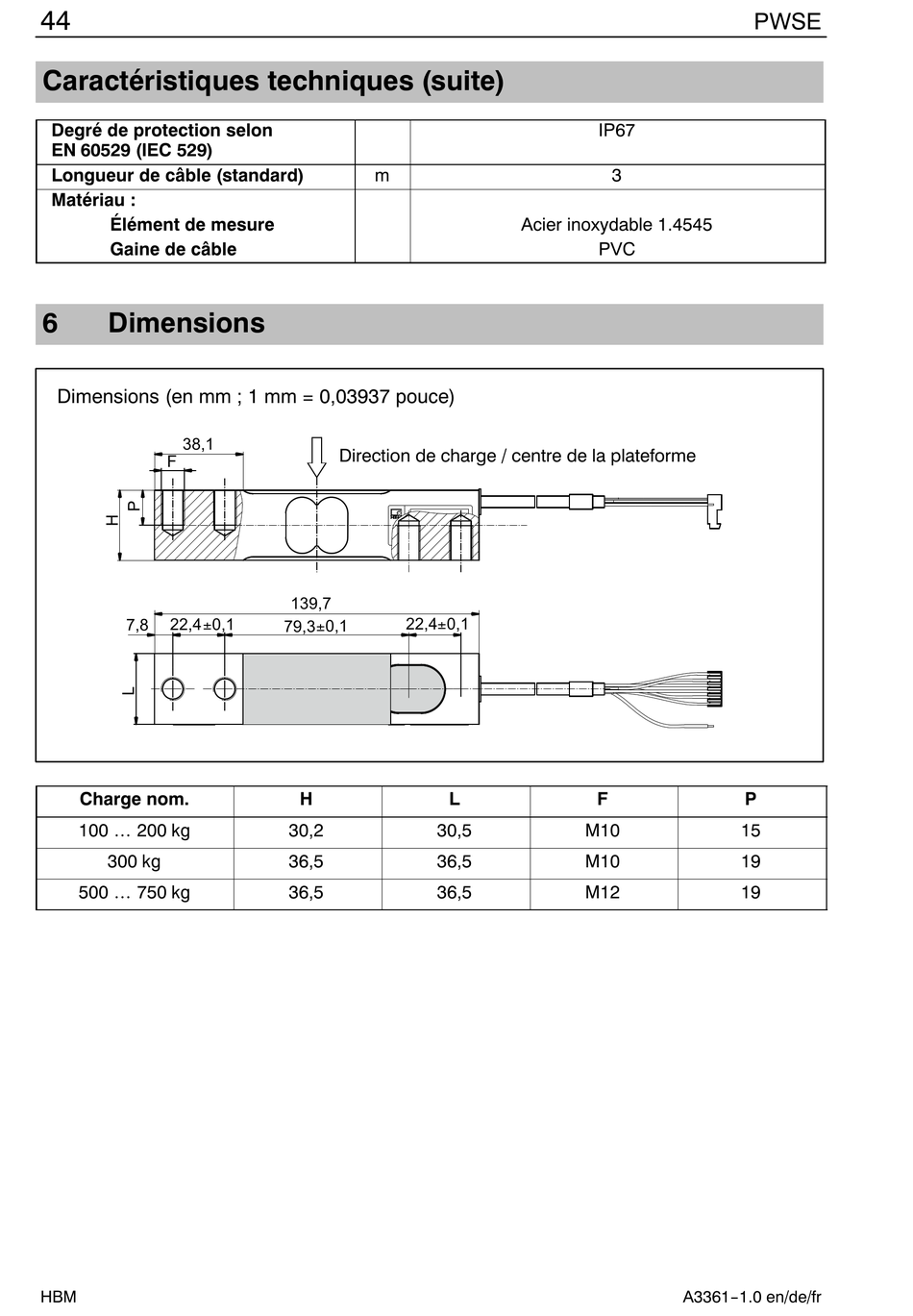

Dimensions

Dimensions (en mm ; 1 mm = 0,03937 pouce)
38,1
F
22,40,1
7,8
Charge nom.
100  200 kg
300 kg
500  750 kg
HBM
m
Direction de charge / centre de la plateforme
139,7
22,40,1
79,30,1
H L
30,2 30,5
36,5 36,5
36,5 36,5
IP67
3
Acier inoxydable 1.4545
PVC
F
M10
M10
M12
A3361-1.0 en/de/fr
PWSE
P
15
19
19
