4 Raccordement électrique
Pour traiter les signaux de mesure, il est possible de raccorder :
 des amplificateurs à fréquence porteuse,
 des amplificateurs à courant continu,
convenant aux systèmes de mesure à jauges d'extensométrie.
En version standard, les capteurs sont livrés avec un câble de 3 m muni d'un
connecteur Pancon à 6 pôles en technique six fils.

4.1 Raccordement en technique six fils

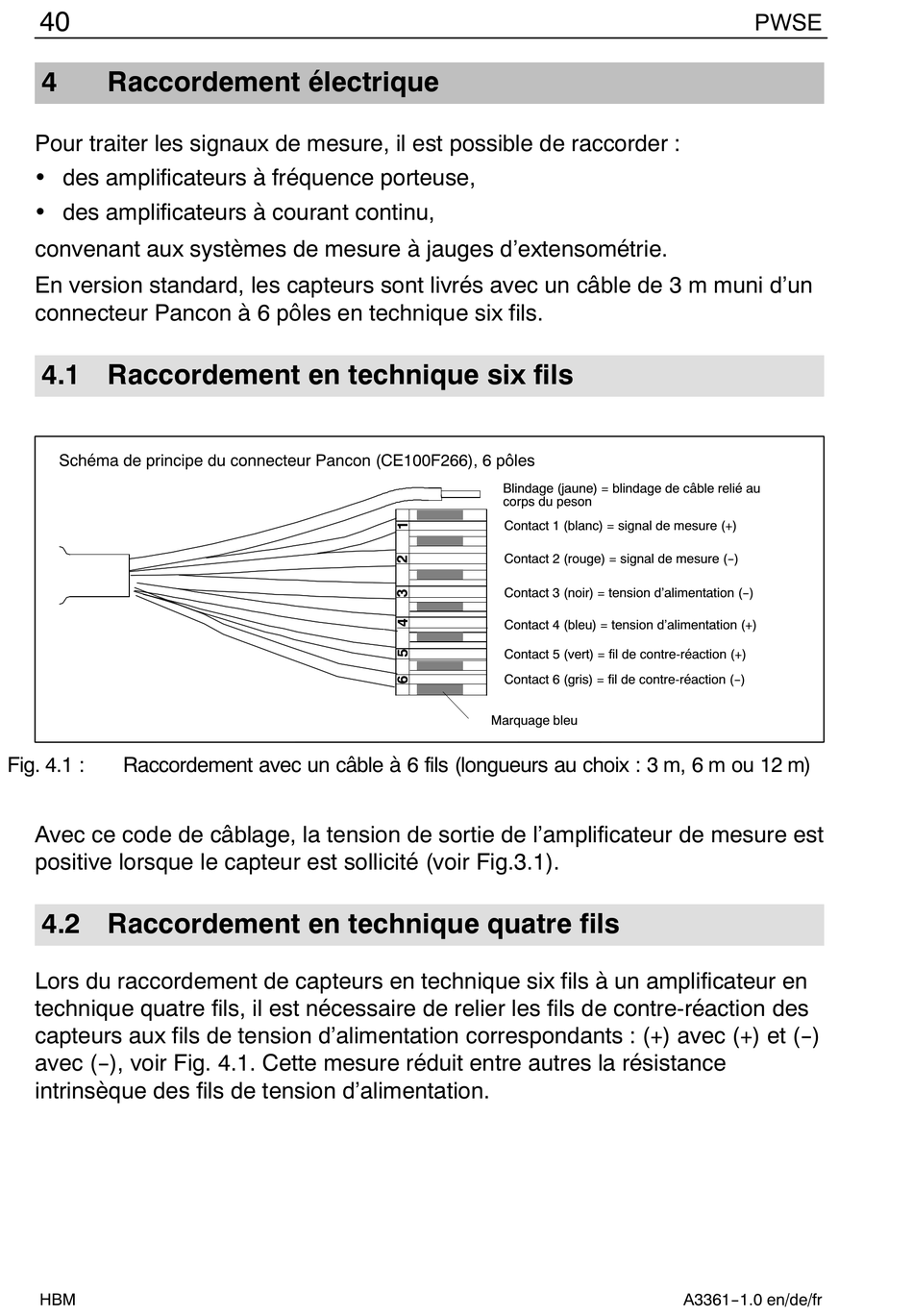

Schéma de principe du connecteur Pancon (CE100F266), 6 pôles
Fig. 4.1 : Raccordement avec un câble à 6 fils (longueurs au choix : 3 m, 6 m ou 12 m)
Avec ce code de câblage, la tension de sortie de l'amplificateur de mesure est
positive lorsque le capteur est sollicité (voir Fig.3.1).

4.2 Raccordement en technique quatre fils

Lors du raccordement de capteurs en technique six fils à un amplificateur en
technique quatre fils, il est nécessaire de relier les fils de contre‐réaction des
capteurs aux fils de tension d'alimentation correspondants : (+) avec (+) et (-)
avec (-), voir Fig. 4.1. Cette mesure réduit entre autres la résistance
intrinsèque des fils de tension d'alimentation.
HBM
Blindage (jaune) = blindage de câble relié au
corps du peson
Contact 1 (blanc) = signal de mesure (+)
Contact 2 (rouge) = signal de mesure (-)
Contact 3 (noir) = tension d'alimentation (-)
Contact 4 (bleu) = tension d'alimentation (+)
Contact 5 (vert) = fil de contre‐réaction (+)
Contact 6 (gris) = fil de contre‐réaction (-)
Marquage bleu
