Messprinzip

Blockdistanz

Laufzeitkorrektur

Störechoausblendung
1) Die Sensoren FDU80/80F/81/81F/82/83/84/85/86/96 sind nicht mehr erhältlich.
Mit Hilfe der Seriennummer ihres Geräts können Sie auf www.endress.com auf die Dokumente zugreifen, die zu ihrem Gerät gehören.
4

Arbeitsweise und Systemaufbau

1
BD
D
E
F
V
L

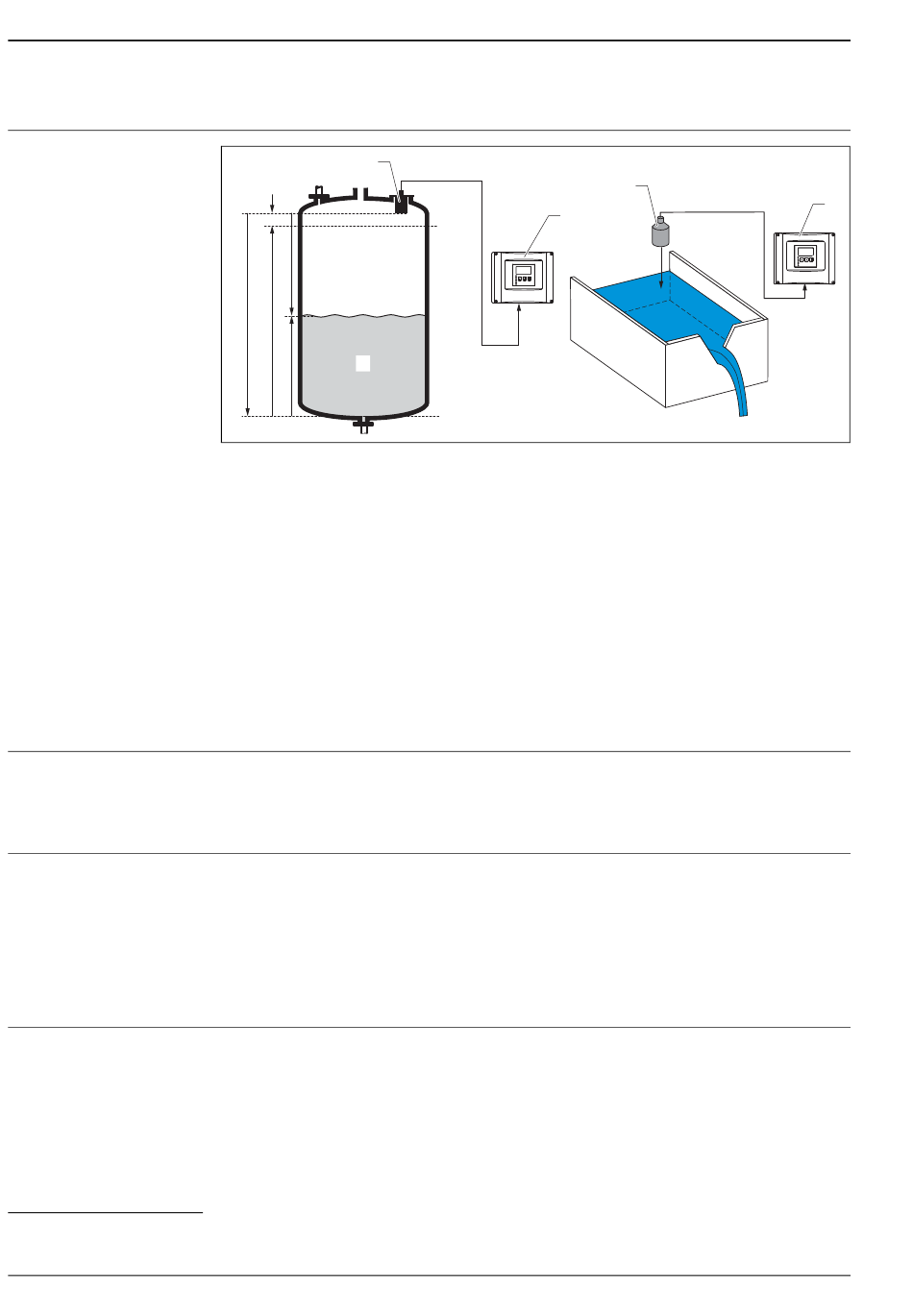

1 FDU9x
2 Prosonic S FMU90
BD: Blockdistanz, D: Abstand zwischen Sensormembran und Medienoberfläche, E: Leerdistanz, F: Messspanne,
L: Füllstand, V: Volumen (oder Masse), Q: Durchfluss
Der Sensor sendet Ultraschallimpulse in Richtung der Füllgutoberfläche. Dort werden sie reflektiert
und anschließend vom Sensor wieder empfangen. Der Messumformer Prosonic S FMU90 misst die
Zeit t zwischen Senden und Empfangen eines Impulses. Daraus berechnet er mit Hilfe der
Schallgeschwindigkeit c die Distanz D zwischen der Sensormembran und der Füllgutoberfläche:
D = c · t/2
Aus D ergibt sich der gewünschte Messwert:
• Füllstand L
• Volumen V
• Durchfluss Q über offenen Gerinnen oder Messwehren
Die Messspanne F darf nicht in die Blockdistanz BD hineinreichen. Füllstandechos im Bereich der
Blockdistanz können wegen des Ausschwingverhaltens des Sensors nicht ausgewertet werden.
Die Blockdistanzen der einzelnen Sensoren sind in folgenden Dokumenten aufgeführt:
• TI00396F/00 für die Sensoren FDU90/91/91F/92/93/95
Zur Korrektur der temperaturabhängigen Schalllaufzeit ist ein Temperatursensor (NTC) in den Ultra-
schallsensoren integriert.
Optional hat der Prosonic S FMU90 einen Eingang für einen externen Temperatursensor
(FMU90-*******B***). Es kann angeschlossen werden:
• Pt 100
• Omnigrad S TR61 von Endress+Hauser
Ein externer Temperatursensor muss insbesondere bei der beheizten Ausführung der Sensoren FDU90
und FDU91 verwendet werden.
Die Störechoausblendung des Prosonic S gewährleistet, dass Störechos (z.B. von Kanten, Schweißnäh-
ten oder Einbauten) nicht als Füllstandecho interpretiert werden.
2
100%
0%
1)
Prosonic S FMU90
1
D
Q
L00-FMU90xxx-15-00-08-xx-900
