Prosonic S FMU90
Sensoreingänge
Externe Grenzschalter
(optional)

Externer Temperatursensor

6) Die Sensoren FDU80/80F/81/81F/82/83/84/85/86/96 sind nicht mehr erhältlich.
Mit Hilfe der Seriennummer ihres Geräts können Sie auf www.endress.com auf die Dokumente zugreifen, die zu ihrem Gerät gehören.
Endress+Hauser

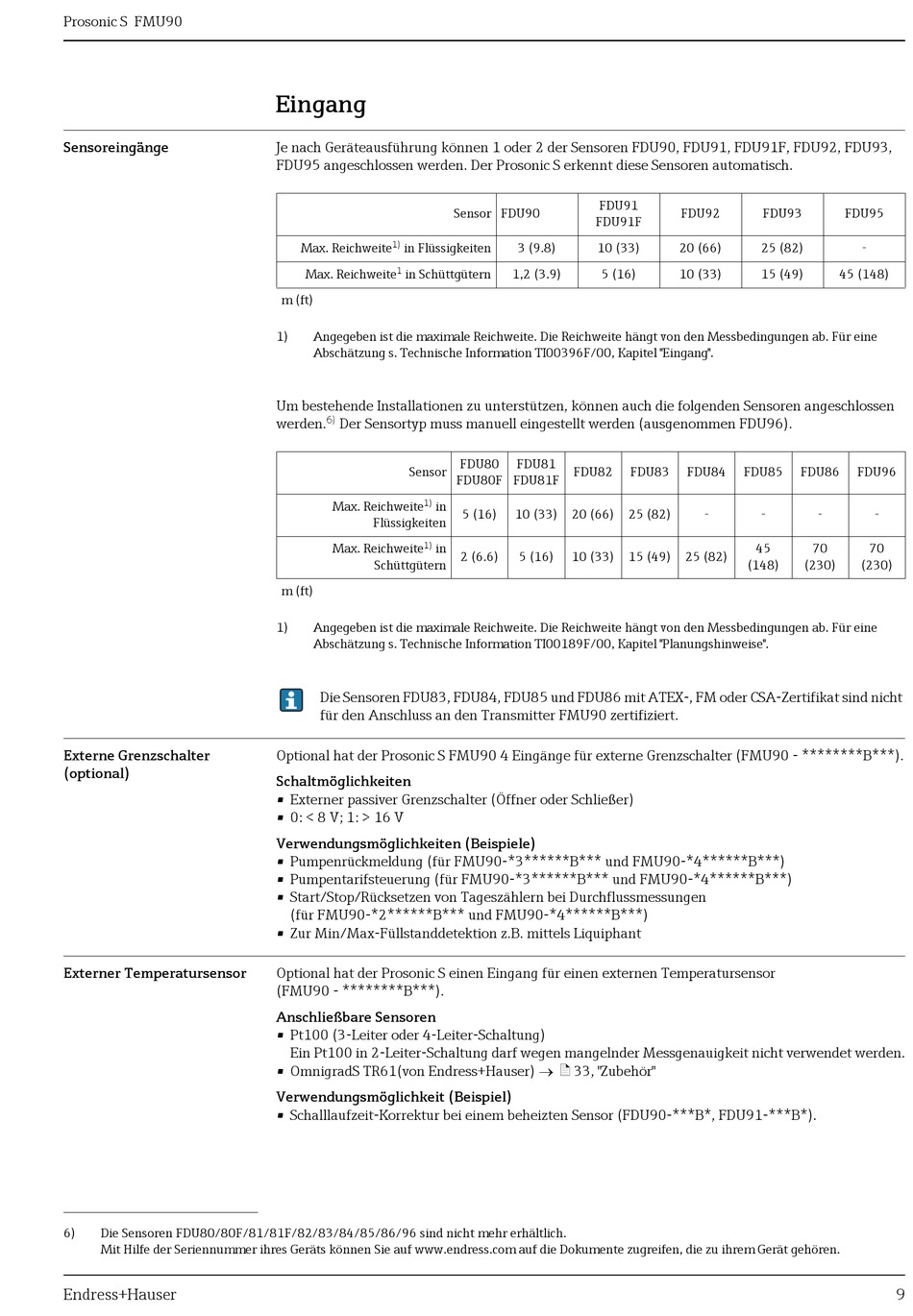

Eingang

Je nach Geräteausführung können 1 oder 2 der Sensoren FDU90, FDU91, FDU91F, FDU92, FDU93,
FDU95 angeschlossen werden. Der Prosonic S erkennt diese Sensoren automatisch.
1)
Max. Reichweite in Flüssigkeiten
1
Max. Reichweite in Schüttgütern
m (ft)
1) Angegeben ist die maximale Reichweite. Die Reichweite hängt von den Messbedingungen ab. Für eine
Abschätzung s. Technische Information TI00396F/00, Kapitel "Eingang".
Um bestehende Installationen zu unterstützen, können auch die folgenden Sensoren angeschlossen
6)
werden. Der Sensortyp muss manuell eingestellt werden (ausgenommen FDU96).
Sensor
1)
Max. Reichweite in
Flüssigkeiten
1)
Max. Reichweite in
Schüttgütern
m (ft)
1) Angegeben ist die maximale Reichweite. Die Reichweite hängt von den Messbedingungen ab. Für eine
Abschätzung s. Technische Information TI00189F/00, Kapitel "Planungshinweise".
Die Sensoren FDU83, FDU84, FDU85 und FDU86 mit ATEX-, FM oder CSA-Zertifikat sind nicht
für den Anschluss an den Transmitter FMU90 zertifiziert.
Optional hat der Prosonic S FMU90 4 Eingänge für externe Grenzschalter (FMU90 - ********B***).
Schaltmöglichkeiten
• Externer passiver Grenzschalter (Öffner oder Schließer)
• 0: < 8 V; 1: > 16 V
Verwendungsmöglichkeiten (Beispiele)
• Pumpenrückmeldung (für FMU90-*3******B*** und FMU90-*4******B***)
• Pumpentarifsteuerung (für FMU90-*3******B*** und FMU90-*4******B***)
• Start/Stop/Rücksetzen von Tageszählern bei Durchflussmessungen
(für FMU90-*2******B*** und FMU90-*4******B***)
• Zur Min/Max-Füllstanddetektion z.B. mittels Liquiphant
Optional hat der Prosonic S einen Eingang für einen externen Temperatursensor
(FMU90 - ********B***).
Anschließbare Sensoren
• Pt100 (3-Leiter oder 4-Leiter-Schaltung)
Ein Pt100 in 2-Leiter-Schaltung darf wegen mangelnder Messgenauigkeit nicht verwendet werden.
• OmnigradS TR61(von Endress+Hauser)  ä 33, "Zubehör"
Verwendungsmöglichkeit (Beispiel)
• Schalllaufzeit-Korrektur bei einem beheizten Sensor (FDU90-***B*, FDU91-***B*).
FDU91
Sensor FDU90
FDU91F
3 (9.8) 10 (33)
1,2 (3.9) 5 (16)
FDU80 FDU81
FDU82
FDU80F FDU81F
5 (16) 10 (33) 20 (66)
2 (6.6) 5 (16) 10 (33)
FDU92 FDU93
20 (66) 25 (82)
10 (33) 15 (49)
FDU83 FDU84 FDU85 FDU86
25 (82) - -
45
15 (49) 25 (82)
(148)
FDU95
-
45 (148)
FDU96
- -
70 70
(230) (230)
