Analogausgänge
Relais-Ausgänge
10

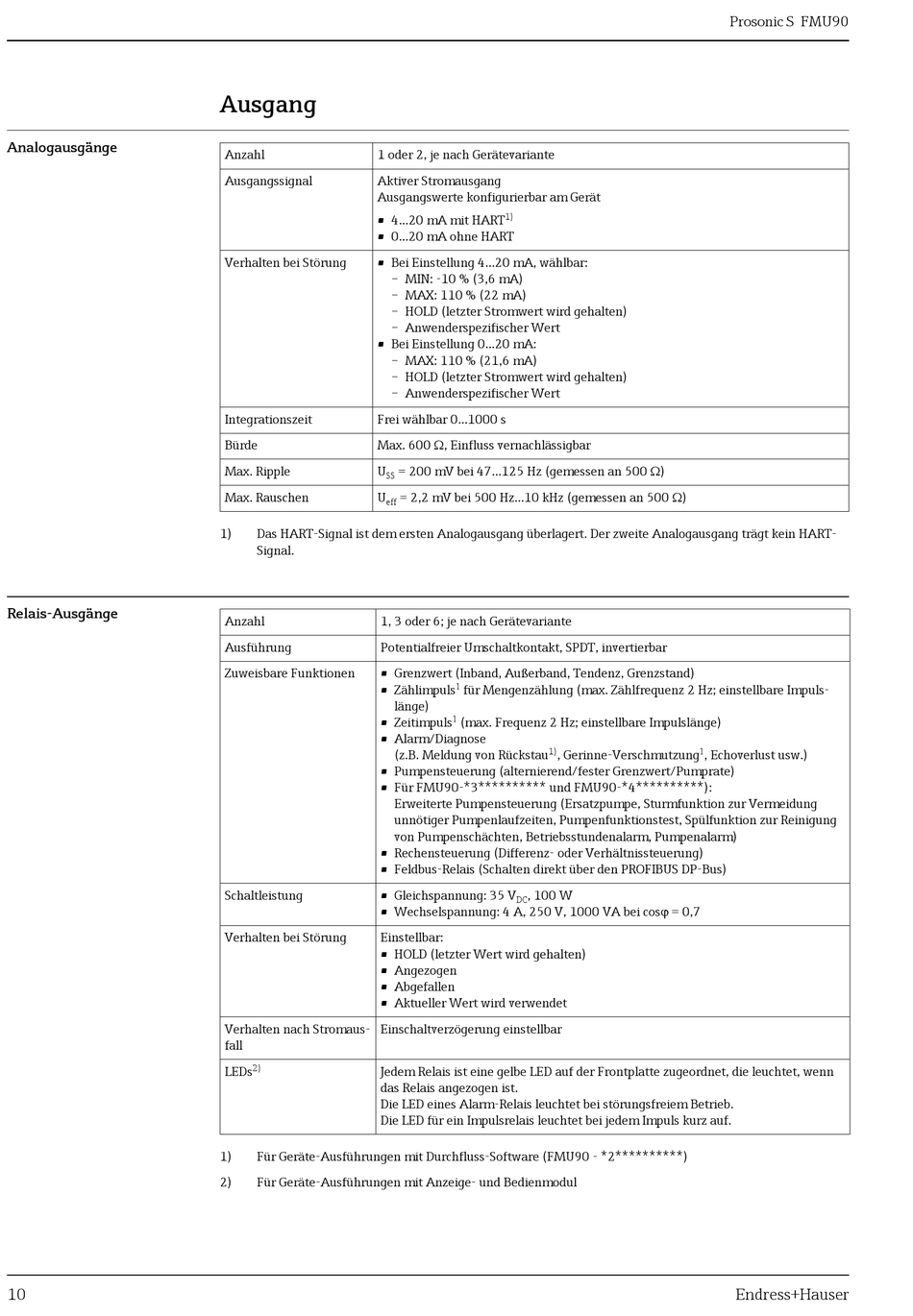

Ausgang

Anzahl 1 oder 2, je nach Gerätevariante
Ausgangssignal Aktiver Stromausgang
Ausgangswerte konfigurierbar am Gerät
• 4...20 mA mit HART
• 0...20 mA ohne HART
Verhalten bei Störung • Bei Einstellung 4...20 mA, wählbar:
– MIN: -10 % (3,6 mA)
– MAX: 110 % (22 mA)
– HOLD (letzter Stromwert wird gehalten)
– Anwenderspezifischer Wert
• Bei Einstellung 0...20 mA:
– MAX: 110 % (21,6 mA)
– HOLD (letzter Stromwert wird gehalten)
– Anwenderspezifischer Wert
Integrationszeit Frei wählbar 0...1000 s
Max. 600 , Einfluss vernachlässigbar
Bürde
Max. Ripple U
SS
Max. Rauschen U
eff
1) Das HART-Signal ist dem ersten Analogausgang überlagert. Der zweite Analogausgang trägt kein HART-
Signal.
Anzahl 1, 3 oder 6; je nach Gerätevariante
Ausführung Potentialfreier Umschaltkontakt, SPDT, invertierbar
Zuweisbare Funktionen • Grenzwert (Inband, Außerband, Tendenz, Grenzstand)
• Zählimpuls
• Zeitimpuls
• Alarm/Diagnose
• Pumpensteuerung (alternierend/fester Grenzwert/Pumprate)
• Für FMU90-*3********** und FMU90-*4**********):
• Rechensteuerung (Differenz- oder Verhältnissteuerung)
• Feldbus-Relais (Schalten direkt über den PROFIBUS DP-Bus)
Schaltleistung • Gleichspannung: 35 V
• Wechselspannung: 4 A, 250 V, 1000 VA bei cos = 0,7
Verhalten bei Störung Einstellbar:
• HOLD (letzter Wert wird gehalten)
• Angezogen
• Abgefallen
• Aktueller Wert wird verwendet
Verhalten nach Stromaus- Einschaltverzögerung einstellbar
fall
2)
LEDs Jedem Relais ist eine gelbe LED auf der Frontplatte zugeordnet, die leuchtet, wenn
das Relais angezogen ist.
Die LED eines Alarm-Relais leuchtet bei störungsfreiem Betrieb.
Die LED für ein Impulsrelais leuchtet bei jedem Impuls kurz auf.
1) Für Geräte-Ausführungen mit Durchfluss-Software (FMU90 - *2**********)
2) Für Geräte-Ausführungen mit Anzeige- und Bedienmodul
1)
= 200 mV bei 47...125 Hz (gemessen an 500 )
= 2,2 mV bei 500 Hz...10 kHz (gemessen an 500 )

für Mengenzählung (max. Zählfrequenz 2 Hz; einstellbare Impuls-
länge)

(max. Frequenz 2 Hz; einstellbare Impulslänge)
1)
(z.B. Meldung von Rückstau , Gerinne-Verschmutzung
Erweiterte Pumpensteuerung (Ersatzpumpe, Sturmfunktion zur Vermeidung
unnötiger Pumpenlaufzeiten, Pumpenfunktionstest, Spülfunktion zur Reinigung
von Pumpenschächten, Betriebsstundenalarm, Pumpenalarm)
, 100 W
DC
Prosonic S FMU90

, Echoverlust usw.)
