Scheer Blautherm DUO Technische Hinweise Seite 9

Blautherm® DUO Veritherm einstufig

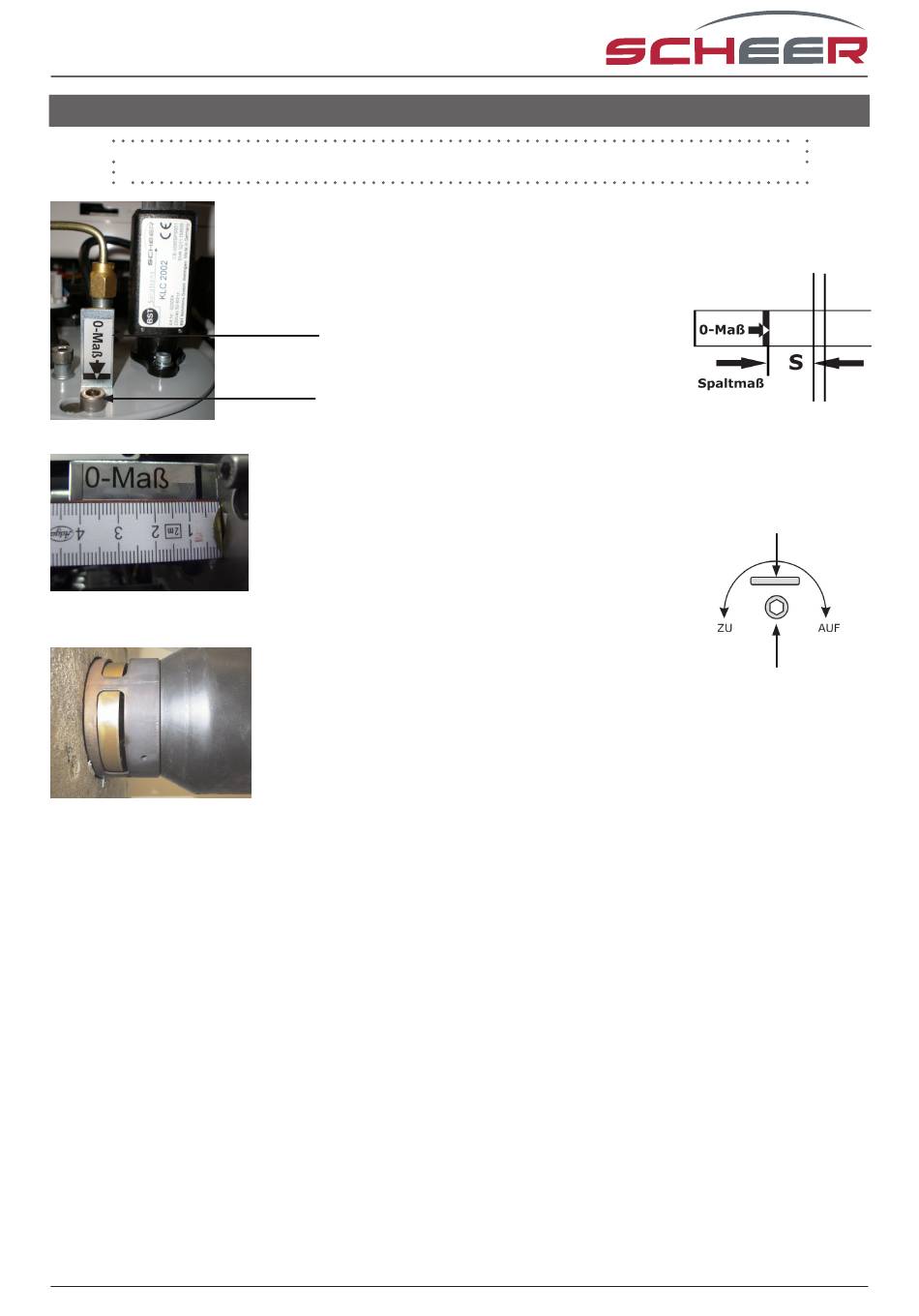

NO -Modulation, Einstellung der Rezirkulation
X
Der Rezispalt (= Öffnungsmaß) ist gemäß der Einstelltabelle zu wählen. (siehe Seite 4)
Auf der Grundplatte der Mischpatrone befinden sich:
- der Skalenwinkel zum Ablesen des Spaltmaßes
- die Einstellschraube zum Verändern des Spaltmaßes
Rückführungswinkel
Einstellschraube für das
Spaltmaß „s",
vergl. Einstellwerte
Das Nullmaß ist auf dem Rückführungswinkel
markiert.
Mit der Einstellschraube wird zwischen der Null-
markierung und der Grundplatte das Spaltmaß
eingestellt.
Das Spaltmaß (= Öffnungsmaß) ist gemäß der
Einstelltabelle zu wählen.
Eine Nichtbeachtung des Spaltmaßes „s" kann
zum Abbrennen der Zündelektroden, Koksbil-
dung, zur Beschädigung des Flammenrohres und
zu Kaltstartproblemen führen.
NO -Werte unter 36 ppm können zu Störungen
X
führen, in diesem Fall das Maß „s" verkleinern.
www.scheer-heizsysteme.de
Skalenwinkel
Einstellschraube
