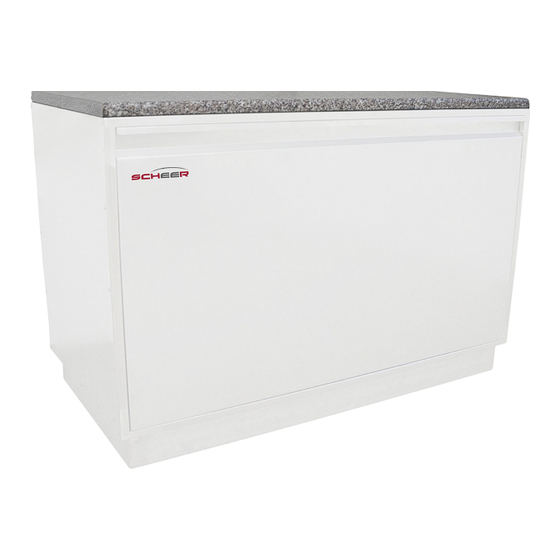

Scheer KHZ Komfort Einbau- Und Wartungsanweisung
Brennwerttruhe
Vorschau ausblenden
Andere Handbücher für KHZ Komfort:
- Einbau- und wartungsanweisung (25 Seiten) ,
- Einbau- und wartungsanweisung (28 Seiten)
Verwandte Anleitungen für Scheer KHZ Komfort
Inhaltszusammenfassung für Scheer KHZ Komfort
- Seite 1 Einbau- und Wartungsanweisung Küchenheizzentrale KHZ Brennwerttruhe MH 10/17 KHZ Komfort MH 15/23 KHZ Klassik MH 30/40 KHZ Exklusiv Innovative Heizsysteme 0032 BMDK 1330...
-
Seite 2: Inhaltsverzeichnis
Hinweis: Befolgen Sie alle SCHEER Einbau- und Reparaturanleitungen. Beachten Sie alle Warnhinweise. SCHEER übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau durch ungeschultes Personal zurückzuführen sind. Beschrieben sind alle Ausstattungen und Modelle, ohne diese als Sonderausstattung oder Modellvarianten zu kennzeichnen. -
Seite 3: Allgemeine Hinweise Und Zu Beachtende Normen
Bezüglich der Aufstellung der Kessel und den Anforderungen der Heizräume sind die bauaufsichtlich eingeführten Feue- rungsverordnungen zu beachten. Der elektrische Geräteanschluss ist durch eine Elektrofachkraft oder einen Fachkundigen vorzunehmen. Erforder- liche Leitungsquerschnitte sind 1,0 mm² bei Kabellänge bis 2 Meter, darüber sind 1,5 mm² erforderlich. www.scheer-heizsysteme.de... -
Seite 4: Ihre Vorteile Auf Einen Blick / Lieferumfang
Die neue Brennwerttruhe KHZ ist Teil der erfolgreichen ALU- auf die jeweilige Kesselleistung sowie Kesselgröße abge- Condens - Serie von SCHEER. Mit ihren Abmaßen passt sie stimmt. Durch die vollständige Verbrennung des Brennstoffs perfekt in Ihre bestehende Küchenzeile. Die kleinere Variante wird mit der Blue Efficiency®... -
Seite 5: Abmaße Der Küchenheizzentrale Khz
Küchenheizzentrale KHZ Brennwerttruhe Abmaße der Küchenheizzentrale KHZ KHZ Komfort KHZ Klassik / KHZ Exklusiv Alle Truhen sind über vier schraubbare Füße höhenverstellbar. Mögliche Unebenheiten des Bodens werden ausgeglichen. Die hier angegebenen Höhen-Installationsmaße variieren. Abkürzung Bedeutung Angaben in mm Abgasaustritt Abkürzung... -
Seite 6: Inbetriebnahme Und Einstelldaten
Einstellung 2. Brennerstufe Gebläse RG 130 RG 130 RG 130 RG 148 Lufthülse Ø 15,7/24 Ø 17,5/31 Ø 17,5/31 Ø 17,5/31 Scheer Öldüse 0.30/60 °SF 0.35/60 °SF 0.35/60 °SF 0.25/80°SC Rezi-Spalt Pumpendruck Stufe 1 8 bar 10 bar 8 bar... -
Seite 7: Demontage Der Mischpatrone
Herstellung verursacht hat • Dicke der Membrane.SBR/Butyl 2 +0,2/0 • Perfekte Geometrie der Kanten und Schließung mit den Kalotten • Max. Betriebsdruck: 3 bar, Anschluss 3/4“ Art.-Nr.: • Maße: H: 160 mm, L: 440 mm, B: 250 mm 210213 www.scheer-heizsysteme.de... -
Seite 8: Flammenwächter Klc 20/230
Zündkabel auf Abstand bringen. Wenn der Feuerungsautomat das Flammensignal nicht übernimmt, muss der Flammenwächter ausgetauscht werden. Auf festen Sitz des 3-poligen Steckers achten. Eine Verschmutzung des Sichtfensters in der Messinghülse kann die Funktion des Flammenwächters beein- trächtigen. www.scheer-heizsysteme.de... -
Seite 9: Steuergerät Lmo 39
Die mehrfarbige Signalleuchte im Entriegelungstaster ist das zentrale An- zeigeelement für visuelle Diagnose sowie Interface-Diagnose. Im norma- len Betrieb werden die verschiedenen Zustände in Form von Farbcodes gemäß Farbcodetabelle angezeigt. Während der Inbetriebsetzung erfolgt die Anzeige gemäß folgender Ta- belle: www.scheer-heizsysteme.de... -
Seite 10: Stromlaufplan Mit Lmo
50 °C-PTC Radialgebläse grün/gelb RG 148 grün/gelb braun braun grau blau schwarz schwarz Start- relais 7-pol. Verbindung Brenner < > Schaltfeld Luftdruckwächter Anforderung Magnetventil Stufe 2 Stufe 1 Buchse 4-pol. braun Wärmeerzeuger Störleuchte Stufe 2 grau blau schwarz Entstörtaste www.scheer-heizsysteme.de... -
Seite 11: Kesselkreislaufpumpe Alpha 1
230 V / 50 Hz, 40 VA Max. Fördermenge (l/h): Max. Förderhöhe (m): Tankinhalt (l): Alarmschaltung: max. 230 V, 8 A (Ohmsche Last) NO normal offen/NC normal geschlossen Druckschlauch - Ø (mm): 6 x 1,5 Für Brennwertsysteme bis (kW): Gewicht ca. (kg): www.scheer-heizsysteme.de... -
Seite 12: Hyraulischer Anschluss
3-Wege-Ventil auf Steckplatz 7 • Das dargestellte Überstromventil ist abzu- gleichen Eine Erweiterung des dargestellten Prinzips um einen zweiten Heizkreis und bei Verwendung eines entspre- chenden Speichers um regenerative Wärmeerzeugung ist möglich. Die Parametrireung der Regelung ist entsprechend anzupassen. www.scheer-heizsysteme.de... -
Seite 13: Kesselschaltfeldregler Integra
= Heiz- kreis 1 = Heiz- kreis 2 Einstellknopf B Wahlknopf A Hauptschalter Bediensperre aktivieren: » Kaminfeger- Taste 5 sek gedrückt halten, funktion „NO“ erscheint im Display Bediensperre aufheben: » Erneut 5 sek drücken, „YES“ erscheint im Display www.scheer-heizsysteme.de... - Seite 14 Kesselschaltfeldregler Integra 3000 Das Schaltfeld bei geöffneter Frontblende Datum Uhrzeit Raumtemperatur im Absenkbetrieb Raumtemperatur im Heizbetrieb Steilheit Heizkurve Warmwasser- temperatur Heizgrenze Vorlaufmaximal- Automatikprogramm begrenzung Heizen Abgefragter Automatikprogramm Wert Zirkulationspumpe Automatikprogramm Serviceebene Warmwasser (nur Fachpersonal) Ferienprogramm Zutrittscode „Partyfunktion“ (nur Fachpersonal) www.scheer-heizsysteme.de...
-
Seite 15: Uhrzeit Einstellen
Drehen beschleunigt die Einstellung) Blende schließen » (oder mit Wahlknopf A andere Funktion wählen) Die Einstellung wird gültig Wahlknopf A Wahlknopf B Hinweis: Mit der Einstellung des Datums wird der Wochentag markiert (1 = Montag ... 7 = Sonntag) www.scheer-heizsysteme.de... -
Seite 16: Heizkurvensteilheit Anpassen
Sa - So 6 - 7 P2 = Programm 2, Wohnhaus mit Absenkung während der Arbeitstage (Werkseinstellung) Tagesblöcke Raumheizung Wochentag Markierte Tage Abgesenkt Mo - Do 1 - 4 6:00 8:00 15:30 22:00 6:00 8:00 15:30 23:00 7:00 23:00 7:00 22:00 www.scheer-heizsysteme.de... -
Seite 17: Heiz-Automatikprogramme Einstellen
Einschaltzeit der ersten aktuel- len Heizperiode der Woche Wahlknopf A Tagesblock/Wochentag u. Zeit » wählen Wahlknopf A eine Rasterstel- » lung im Uhrzeigersinn drehen, bis der Doppelpunkt in der Zeitanzeige und der zweiter Cursor beim Symbol “Uhr“ blinken Wahlknopf A www.scheer-heizsysteme.de... - Seite 18 Wahlknopf A eine Rasterstellung im » Uhrzeigersinn drehen, bis der zweite Cursor beim Symbol „Wasserhahn“ blinkt Mit dem Einstellknopf B einstellen: » on = Warmwasserbereitung gemäß eingestelltem Heizautomatikprogramm und Warmwasserautomatikprogramm freigegeben off = Warmwasserbereitung erfolgt nur gemäß besonderem Warmwasserauto- matikprogramm www.scheer-heizsysteme.de...
-
Seite 19: Kesselschaltfeldregler Integra Belegungsplan
Pufferfühler MITTE je nach Solaranwendung Speicher UNTEN bei Solaranwendung Pufferfühler UNTEN bei Solaranwendung Pufferfühler OBEN ACHTUNG: Masse für Fühler- Gemeinsamer Vorlauffühler stecker 51 und 52 bei TKR1 Rücklauffühler I, GRÜN Fühlerstecker 50 TKV2 Wärmeerzeuger II Fühler, ROT abnehmen!! Vorlauffühler Heizkreis II, ROT Masse www.scheer-heizsysteme.de... -
Seite 20: Parameterliste - Khz Komfort Gleitender Betrieb Mit 3-Wege-Ventil
Küchenheizzentrale KHZ Brennwerttruhe Parameterliste - KHZ Komfort mit Brauchwasserbereitung - Gleitender Betrieb mit 3-Wege-Ventil Nur für den geschulten Fachmann!! Die genaue Beschreibung der Parameter ist der beiliegenden Anleitung des Kesselschaltfeldreglers zu entnehmen. Parameter Bedeutung Einstellung Parameter Bedeutung Einstellung Raumtemperaturregler Solar- und Speicherfunktion Betriebswahl Heizung Pr.1... -
Seite 21: Parameterliste - Khz Exklusiv Mit Plattenwärmetauscher Und Mischerbetrieb
Beeinträchtigung der Lebensdauer der Heizungs- 2.0 °C Frostgrenze anlage führen! 0.0 h Min. Fehlerdauer für Vorlauf-Störmeldung • Die „fett“ gedruckten Parameter der Ebenen 6, 7 und 9 dürfen in keinem Fall (bzw. nur nach Rück- sprache mit dem Hersteller) verändert werden! www.scheer-heizsysteme.de... -
Seite 22: Parameterliste - Khz Klassik Heizbetrieg
Beeinträchtigung der Lebensdauer der Heizungs- Frostgrenze 2.0 °C anlage führen! Min. Fehlerdauer für Vorlauf-Störmeldung 0.0 h • Die „fett“ gedruckten Parameter der Ebenen 6, 7 und 9 dürfen in keinem Fall (bzw. nur nach Rück- sprache mit dem Hersteller) verändert werden! www.scheer-heizsysteme.de... -
Seite 23: Ersatzteile
Ölbrennerdüse 0.30 - 60° - SF für 10/17 kW 022540 Ölbrennerdüse 0.35 - 60° - SF für 11/19 kW, 15/23 kW 022541 Plattenwärmetauscher 036480 Kondensatpumpe 7000110 Kondensatschlauch 21/25 mm (Meterpreis) 169913 Brauchwasserspeicher 80 Liter 036102 Ölfilter FloCo-Top-2KM 040514 *nicht verfügbar in 8/14 kW und 10/17 kW www.scheer-heizsysteme.de... -
Seite 24: Konformitätserklärung
Eigenschaften. Die Herstellung unterliegt dem genannten Überwachungsverfahren. Das bezeichnete Produkt ist ausschließlich zum Einbau in Warmwasserheizanlagen bestimmt. Der Anlagenhersteller hat sicherzustellen, dass die geltenden Vorschriften für den Einbau und Betrieb des Kessels eingehalten werden. Wöhrden, 1. Januar 2008 SCHEER Heizsysteme & Produktionstechnik GmbH Nicole Schroeter www.scheer-heizsysteme.de... - Seite 25 Küchenheizzentrale KHZ Brennwerttruhe www.scheer-heizsysteme.de...
-
Seite 26: Küchenheizzentrale Khz Brennwerttruhe
Küchenheizzentrale KHZ Brennwerttruhe Küchenheizzentrale KHZ Brennwerttruhe SCHEER Heizsysteme & Produktionstechnik GmbH Chausseestr. 16 25797 Wöhrden Tel.: + 49 (0) 4839 / 905-0 Fax.: +49 (0) 4839 / 453 info@scheer-heizsysteme.de www.scheer-heizsysteme.de Höchstmaß an Behaglichkeit und Komfort www.scheer-heizsysteme.de...
