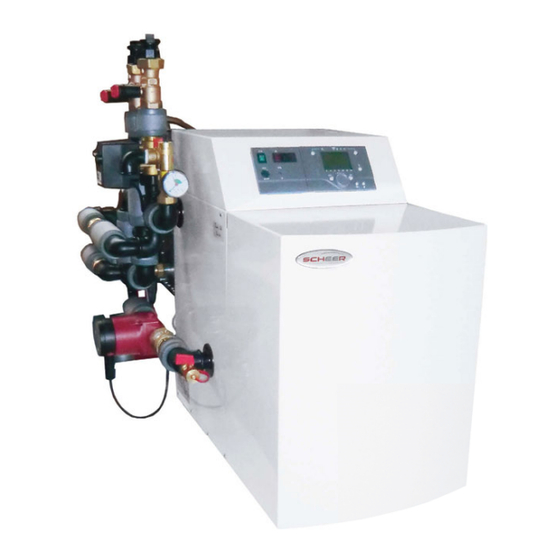

- Seite 1 Montage- und Betriebsanleitung Brennwerttechnik COMPACT-Serie SBC zweistufi g inkl. Abgaswärmetauscher inkl. Abgaswärmetauscher SBC 30 6/12 kW SBC 40 8/14 kW SBC 45 15/23 kW SBC 50 20/28 kW SBC 75 30/40 kW Innovative Heizsysteme...
-
Seite 2: Einführung
über das Kesselschaltfeld, stellen eine sehr ökonomische und ökologische Funktion sicher. Für weitere Fragen und Informationen stehen wir Ihnen gerne zur Verfügung. Ihr SCHEER-Team Aus Gründen der Betriebssicherheit und der Wirtschaftlichkeit sowie für die Aufrechter- haltung von Garantieansprüchen muss die Anlage jährlich gewartet werden. -
Seite 3: Inhaltsverzeichnis
Kesselsicherheitsgruppe Abgaswärmetauscher Gebläseelektronik Installation der Abgasleitung Kondensatbox Hydraulische Einbindung Stromlaufplan Anschluss an die Ölversorgung Ölpumpe AT2 V 45 C Scheer Flammenwächter KLC 2002 Elektronischer Ölfeuerungsautomat OBC 85 B.13 SC Wartung des Ölbrenners Mischeinrichtung Düsenwechsel Öldüsen Radialgebläse mit Drehzahlregelung Ölpumpenmotor Wartung des Wärmetauschers... -
Seite 4: Allgemeine Hinweise, Zu Beachtende Normen
Bezüglich der Aufstellung der Kessel und den Anforderungen der Heizräume sind die bauaufsichtlich einge- führten Feuerungsverordnungen zu beachten. Der elektrische Geräteanschluss ist durch eine Elektrofachkraft vorzunehmen. Erforderliche Leitungs- querschnitte sind 1,0 mm² bei Kabellänge bis 2 Meter, darüber sind 1,5 mm² erforderlich. www.scheer-heizsysteme.de... -
Seite 5: Technische Daten / Lieferumfang
Zulässiger Betriebs- druck Lieferumfang Die COMPACT-Serie SBC ist ein Brennwertgerät Blauen Flamme von SCHEER eine maximale inklusive eines speziell abgestimmten Abgas- Reduzierung der Abgase erreicht. Kohlenmon- wärmetauscher mit integriertem Unterdruck- oxid-Emissionen sowie schwere Kohlenwasser- gebläse. Durch den Wärmetauscher wird das stoffe werden somit bis an die Nachweisgrenze Abgas je nach Rücklauftemperatur des Hei-... -
Seite 6: Abmessungen Sbc
SBC-Serie Abmessungen COMPACT-Serie SBC COMPACT-Serie SBC SBC 30 SBC 40 SBC 45 SBC 50 SBC 75 1065 1100 1117 1164 1395 www.scheer-heizsysteme.de... -
Seite 7: Geräteaufbau Im Überblick
Art. Nr. 070052 Art. Nr. 040514 Steuergerät Art. Nr. 020096 Flammenwächter Regelplatine Art. Nr. 020064 für Gebläse Art. Nr. 015103 Ölpumpe SCHEER Radialgebläse Art. Nr. 011759 RG 148/2St. Art. Nr. 015112 Ölpumpenmotor Art. Nr. 011759 Messpunkt Wärmerückgewinnung Kesselsicherheitsgruppe Automatischer Schnellentlüfter... -
Seite 8: Der Abgaswärmetauscher
(Nullleiter) (Nullleiter) (Motoranschluss) (Phaseneingang 2. Stufe) (Drehzahl) 230 V ~ 12 V- Sollwert Stufe Steuer- elektronik Steuerkasten C8 R9 R6 C9 POT1 POT2 Steckverbindung zum Abgasventilator R8 R7 Sollwert Stufe 1 Steckverbindung Drehzahl Adapterleitung Einstellpoti Stufe 2 Signalleuchte Brennerfreigabe www.scheer-heizsysteme.de... -
Seite 9: Adapterleitung
2-m-Baulängen sind bereits mit einem Stoppring ausgestattet. Bitte nicht in die Muffe greifen. Wandblende geteilt 2-m-Baulänge mit „Stoppring“-Technik Für die Montage ohne Maurerarbei- ten sollte der Schacht nur in der von der Wandblende abgedeckten Fläche geöffnet werden. 18,8 Ø 4 Ø 80 www.scheer-heizsysteme.de... - Seite 10 Abdeckplatte beiliegendem Befestigungsset auf dem Schacht montieren. Eine Abdichtung zwischen Schacht und Abdeckplatte sollte bei Bedarf erfolgen. Endrohr in- klusive Fixierring montieren. Abdeckhaube über das Endrohr schieben. Je nach Einbausituation kann an der Schachteinführung die beiliegende Fixschelle montiert werden. www.scheer-heizsysteme.de...
-
Seite 11: Kondensatbox
Ösen an der Rückwand der Box. A C H T U N G ! Zwischen den Anschlüssen muss ein Gefälle bestehen, da das Kondensat sonst nicht ablaufen kann. Die Kondensatbox mit Wasser befüllen! Ansonsten könnten Abgase in den Aufstellraum gelangen. www.scheer-heizsysteme.de... -
Seite 12: Hydraulische Einbindung
SBC-Serie Hydraulische Einbindung Hausanlage Vorlauffühler Pumpe/Hausanlage ALPHA 2 Kessel- Brennwertkessel sicherheits- COMPACT-Serie SBC gruppe 3-Wege-Mischer Pumpe ALPHA 2L Rückschlagventil Rücklauf- Warmwasser- fühler Abgaswärme- Speicherfühler speicher tauscher www.scheer-heizsysteme.de... -
Seite 13: Stromlaufplan
Wärmeanforderung relais 7-pol. Verbindung Brenner < > Schaltfeld Luftdruckwächter Anforderung Magnetventil Stufe 2 Stufe 1 Buchse 4-pol. braun Wärmeerzeuger QX4 QX4 FX4 blau Störleuchte Stufe 2 grau schwarz SVE-2/230 V TR 250 ms Entstörtaste blau schwarz Zeitglied schwarz braun www.scheer-heizsysteme.de... -
Seite 14: Anschluss An Die Ölversorgung
Druckbereich Öltemperatur 0 - 60° C Vorlaufdruck 2 bar max Rücklaufdruck 2 bar max A C H T U N G ! Die Ölpumpe AT2 V 45 C SCHEER darf auf keinen Fall durch ein anderes Fabrikat ersetzt werden! www.scheer-heizsysteme.de... -
Seite 15: Flammenwächter Klc 2002
Die patentierte Auswertung des Signals erfolgt mensignals, Seriennummer) möglich. über die Flackerfrequenz der Strahlung der anste- henden Flamme. Ein RISC-Prozessor ermöglicht die Auswertung und Umsetzung des Flammensignals zu einem digitalen Signal in den für den Flammen- signalverstärker erforderlichen Wert des www.scheer-heizsysteme.de... - Seite 16 3 x blinken Mehr als 3 Wiederstarts in einer Periode 4 x blinken Max. Wartezeit Ölvorwärmer 5 x blinken überschritten (10 Minuten) Versorgungsspannung 6 x blinken über 264 Volt Unterspannung < 170 V (automatisch) 8 x blinken Anlagefehler (EMV) Konstantes Blinken www.scheer-heizsysteme.de...
-
Seite 17: Elektronischer Ölfeuerungsautomat Obc 85 B.13 Sc
Die elektrische Verdrahtungseinheit verfügt über einen speziellen Feuerungsautomaten, dem digitalen Feuerungsautomaten OBC 85 B.13 SC, dessen Programmablauf auf die SBC-Serie abgestimmt ist. Der Feuerungsautomat darf auf keinem Fall gegen ein Standardgerät ausgetauscht werden. Ein Öff nen des Gerätes führt zur Zerstörung und ist nicht erlaubt ! www.scheer-heizsysteme.de... -
Seite 18: Wartung Des Ölbrenners
• Von einer Öff nung und Reinigung der Ölbrennerpumpe deren Filter eine Maschenweite von 150µm auf- weist, wird dringend abgeräten. Sollte die Ölbrennerpumpe nicht optimal arbeiten, ist diese durch ein original SCHEER Ersatzteil auszutauschen. Mischeinrichtung Düsenwechsel Elektrodenabstand 5 mm, mindestens 3, höchstens 6 mm Lufthülse und Öldüse... -
Seite 19: Öldüsen
SBC-Serie Öldüsen Die Öldüsen der Firma SCHEER sind speziell konfi guriert und in einem Durchsatzbereich von max. +/- 5 % Die Öldüsen der Firma SCHEER sind speziell konfi guriert und in einem Durchsatzbereich von max. +/- 5 % Toleranz geprüft. -
Seite 20: Wartung Des Wärmetauschers
Druck in den Wärmetauscher geleitet wird. Nachdem die Glasrohre gereinigt sind, Revisionsdeckel, Isolierung und Verschlussdeckel in umgekehrter Reihenfolge montieren. A C H T U N G ! Für die Reinigungsarbeiten keine spitzen bzw. harten Gegenstände verwenden, die zu einer Beschädigung führen können. Der Einsatz von Chemikalien ist zu vermeiden. www.scheer-heizsysteme.de... - Seite 21 Verstopfung des Siphons. Die Beipack-Granulatmenge ist für Heizgeräte bis 35 kW für ca. 1 - 2 Jahre ausreichend. Der Granulatverbrauch richtet sich jedoch nach der Kondensatmenge und ist deshalb regelmäßig zu kontrollieren. Füllen Sie daher bei Bedarf das Granulat nach. www.scheer-heizsysteme.de...
-
Seite 22: Schaltfeld
Heizen auf Frostschutzsollwert Wartung / Sonderfunktionen Kühlen auf Kühlsollwert Fehlermeldungen Laufender Prozess – bitte warten Infoebene aktiviert Batterie wechseln Programmierung aktiviert Brenner in Betrieb (nur Öl- Heizung vorübergehend /Gaskessel); Aktive Brennerstufen ausgeschaltet ECO Funktion aktiv Verdichter in Betrieb (nur WP) www.scheer-heizsysteme.de... - Seite 23 Anzeige unterhalb der Symbole ersichtlich. Schornsteinfegerfunktion Trinkwasserbetrieb Die Schornsteinfegerfunktion wird durch kurzes Drücken Ein: Das Trinkwasser wird entsprechend dem (höchstens 3 Sekunden) gestartet. Die Schornsteinfeger- gewählten Schaltprogramm bereitet funktion erzeugt den nötigen Betriebszustand für die Aus: Keine Trinkwasserbereitung, Schutzfunktion Emissionsmessung (Abgas). ist aktiv. www.scheer-heizsysteme.de...
-
Seite 24: Programmierung
Minutenwert der Uhrzeit richtig eingestellt ist. Drücken Sie zur Bestätigung die Taste OK. Die Einstellung ist abge- speichert, die Anzeige blinkt nicht mehr. Sie können direkt mit weiteren Einstellungen fortfahren oder, drücken Sie die Betriebsarttaste um in die Grundanzeige zu gelangen. www.scheer-heizsysteme.de... - Seite 25 BZ 714 BZ 710 °C Frostschutzwert 10.0 BZ 712 °C Kennlinie Steilheit 1.50 0.10 4.00 Sommer-/Winterheizgrenze --- / 8 °C Heizkreis 2 1010 ... 1030 wie Heizkreis 1 Heizkreis P 1310 ... 1330 wie Heizkreis 1 Trinkwasser 1610 Nennsollwert °C www.scheer-heizsysteme.de...
-
Seite 26: Explosionszeichnung / Artikelliste
SBC-Serie Explosionszeichnung www.scheer-heizsysteme.de... -
Seite 27: Ersatzteilübersicht
015112 Ölpumpenmotor EB 95C 015135 015135 015135 015135 015135 Kondensator für Ölpumpenmotor 3 µF 010294 010294 010294 010294 010294 Ölpumpe AT2 V 45 C / SCHEER 011759 011759 011759 011759 011759 Kupplung Ölpumpenmotor 010292 010292 010292 010292 010292 Düsenstock komplett... -
Seite 28: Störungsübersicht
Ab- schalten der Zündung Gebläsedrehzahl zurücknehmen, Brenner neu einmessen Gebläsedrehzahl zu hoch unter 11 %) Gebläsedrehzahl mit Hilfe der Regelungsplati- ne senken Brenner dichtet nicht zur Kes- seltür Dichtung und festen Sitz der Kesseltür kontrol- lieren www.scheer-heizsysteme.de... -
Seite 29: Elektromagnetische Störungen
Anlage bzw. des Brenners gegebenfalls seine Funktion verlieren bzw. gestört oder unterbrochen wer- den. Die Anlage bzw. der Brenner funktioniert automatisch wieder, sobald die störenden Frequenzen aufhö- ren. Gegebenfalls muss wieder gestartet werden. Gerne beraten wir Sie, mit welchen Maßnahmen, Sie Ihre Anlage bzw. Brenner störungssicherer gestalten können. www.scheer-heizsysteme.de... -
Seite 30: Konformitätserklärung
EN 50165 Elektrische Ausrüstung von Feuerungsanlagen - Teil 1: Bestimmungen für die Anwendungsplanung und Errichtung Die Anforderungen der 1. BImSchV (Kleinfeuerungsanlagenverordnung) sowie der Luftreinhalteverordnung werden vom Produkt COMPACT-Serie SBC eingehalten. Wöhrden, 1. Juni 2012 SCHEER Heizsysteme & Produktionstechnik GmbH Nicole Schroeter www.scheer-heizsysteme.de... -
