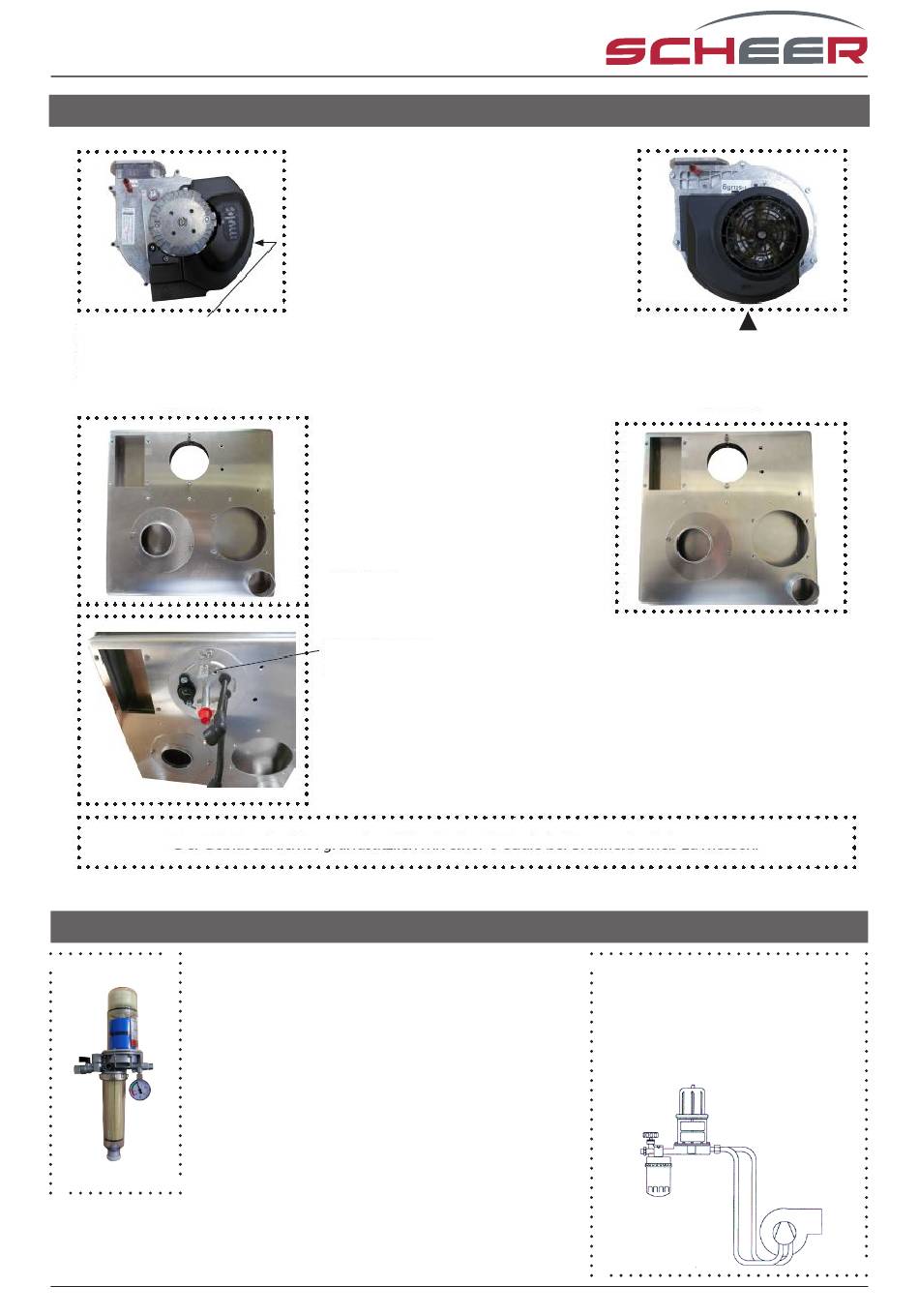

Scheer Blautherm DUO Technische Hinweise Seite 8

Blautherm® DUO Veritherm einstufig
Gebläse, Druckmessung
RG 130
9 - 23 kW
(Potentiometer rechts)
RG 130
Der Gebläsedruck ist grundsätzlich mit einer U-Rohr-Manometer bei Brennerbetrieb zu messen.
Hinweise zur Ölfiltertechnik
Durch fortschrittliche Filtertechnik
sparen Sie Zeit und Geld.
Flo Co Top 2KM Optimum MC-18
- Micro-Filtereinsatz MC-18, 5-20 µm lang
- Umschaltventil Einfach-/Mehrfachfilterung
- Filtertasse mit Entleereinrichtung
- Manometer -0,7/+0,9 bar
- Inklusive Montagezubehör
Art.-Nr. 040514
Drehzahlgeregeltes Gebläse
Der Gebläsedruck wird mittels Potenio-
meter am Gebläse eingestellt.
Bei einem Wechsel des Gebläsetyps ist
die Zwischenplatte um 180° zu dre-
hen!
Achtung: Ab 55 kW (Mischeinrichtung
VII) Zwischenring- und platte entfer-
nen!
Messanschluss
Zur Messung des Gebläsedruckes:
• Schraube vom Messstutzen entfernen
• Schlauch des U-Rohr-Manometers
aufstecken
www.scheer-heizsysteme.de
RG 148
24 - 65 kW
(Potentiometer unten)
RG 148
Brenner mit 70 kW Leistung
sind mit einem Gebläse bis
100 kW ausgestattet.
Art.-Nr.: 015145
Achtung
Automatischen Entlüfter grund-
sätzlich über Niveau der Ölpumpe
montieren. Mindestens 50 % der
Schlauchlänge sollten steigend
verlegt werden.
8
