Scheer Blautherm DUO Technische Hinweise Seite 4

Blautherm® DUO Veritherm einstufig

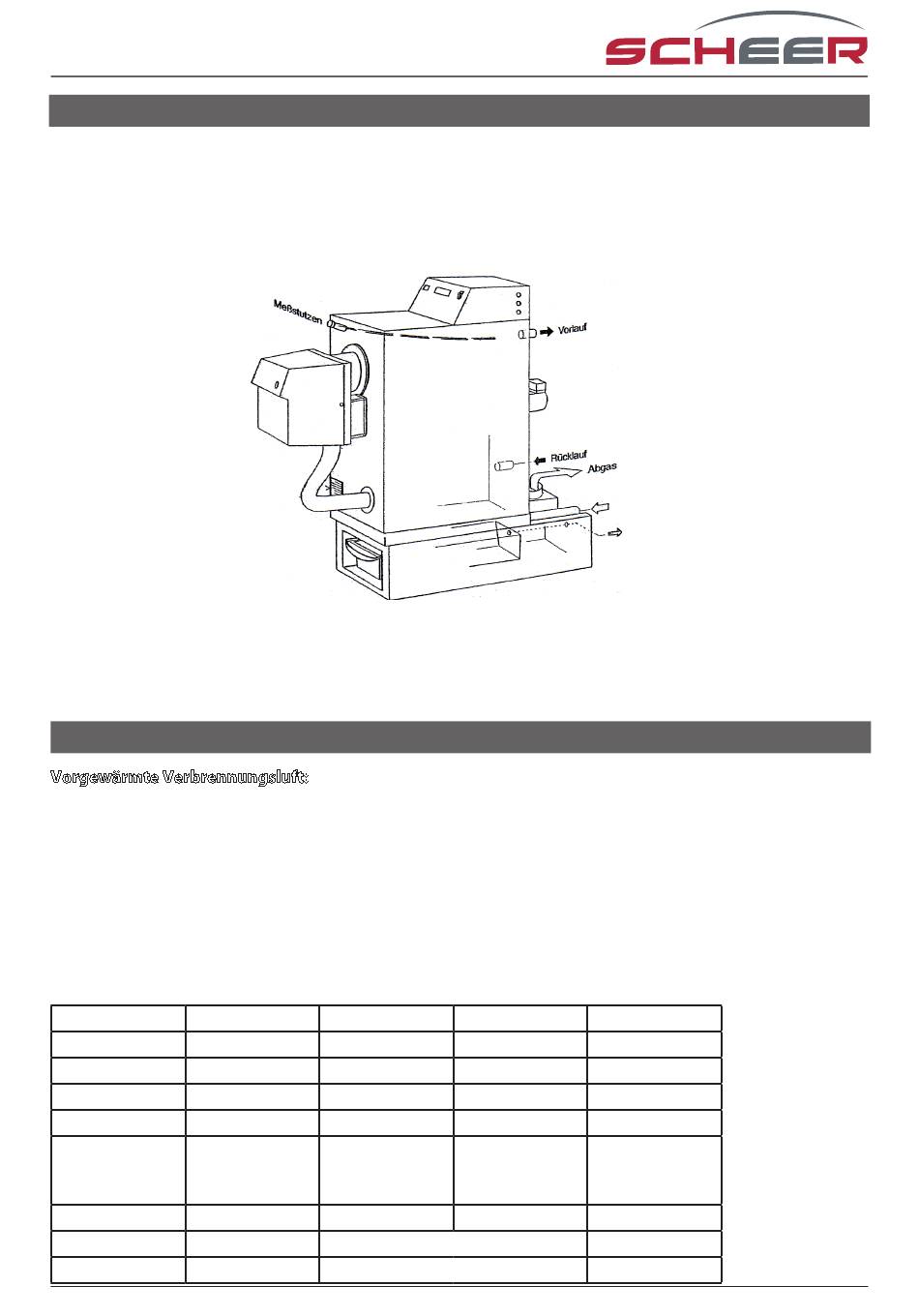

Messhinweise
Der Ölgebläsebrenner ist werkseitig auf einem Verithermkessel voreingestellt.
Die endgültige Brennereinstellung muss vor Ort erfolgen, Korrekturen können dabei erforderlich sein!
Die Messungen müssen immer mit einer Messlanze in der Brennkammer durchgeführt werden.
Unterdruckmessung grundsätzlich mit einem U-Rohr Manometer oder Schrägrohrmanometer messen.
Einzustellender Wert -0,25 ± 0,05 mbar (Saugzuggebläse am Kessel- + Schornsteinende)
Die Unterdruckverstellung erfolgt an der Steuerung an Potentiometer P 6!
Technische Daten
Vorgewärmte Verbrennungsluft:
Die erforderliche Verbrennungsluft wird vom Brenner durch den im Kessel befindlichen Luftwärmetauscher
angesaugt.
Der Luftwärmetauscher ist auf Dichtigkeit zu überpüfen. Werden Abgase mit in die Verbrennungsluft ange-
saugt, geht der Brenner in Störabschaltung!
Der ansaugseitige Widerstand darf -1,5 - 2,0 mbar nicht überschreiten.
Brennerbestückung
Kessel 25 kW-V Kessel
Brenner
Öldüse 0.40-60°SF
Pumpendruck
Gebläsedruck 16 mbar
Gebläse einstufig
Rezispalt
Flammenrohr
Adapterrohr
25 kW-V Kessel
23 kW 25 kW
0.5-60°SF
16 bar 15 bar
15 mbar
RG 130 RG 148
einstufig
3 mm 3 mm
80x125
80x170
www.scheer-heizsysteme.de
40 kW-V Kessel
40 kW
0.65-60°SF
16 bar
18 mbar
RG 148
einstufig
4 mm
100x150 mm
80x170 mm
Messlanze:
70 kW-V Kessel*
70 kW
1.25-80°B
20 bar
21 mbar
RG 148
zweistufig (bis
100 kW)
7 mm
Ø 100x190 mm
Ø 80x170 mm
*mit Gebläseregelung
4
