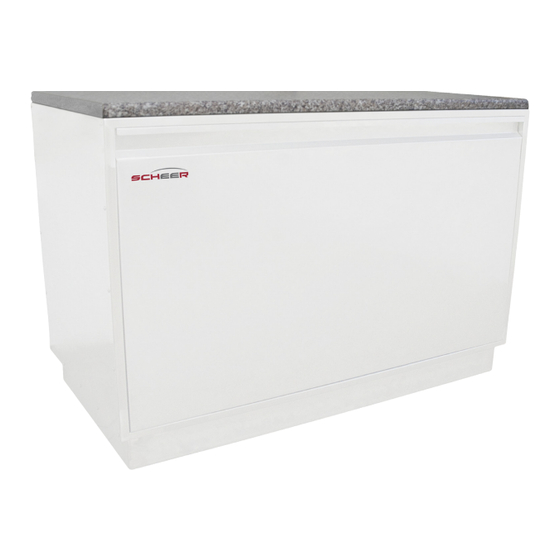

Scheer KHZ Komfort Einbau- Und Wartungsanweisung
Vorschau ausblenden
Andere Handbücher für KHZ Komfort:
- Einbau- und wartungsanweisung (25 Seiten) ,
- Einbau- und wartungsanweisung (26 Seiten)
Verwandte Anleitungen für Scheer KHZ Komfort
Inhaltszusammenfassung für Scheer KHZ Komfort
- Seite 1 Einbau- und Wartungsanweisung Küchenheizzentrale KHZ Brennwerttruhe MH 10/17 KHZ Komfort MH 15/23 KHZ Klassik KHZ Exklusiv Innovative Heizsysteme 0032 BMDK 1330...
-
Seite 2: Inhaltsverzeichnis
Hinweis: Befolgen Sie alle SCHEER Einbau- und Reparaturanleitungen. Beachten Sie alle Warnhinweise. SCHEER übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau durch ungeschultes Personal zurückzuführen sind. Beschrieben sind alle Ausstattungen und Modelle, ohne diese als Sonderausstattung oder Modellvarianten zu kennzeichnen. -
Seite 3: Allgemeine Hinweise Und Zu Beachtende Normen
Leitungsquerschnitte sind 1,0 mm² bei Kabellänge bis 2 Meter, darüber sind 1,5 mm² erforderlich. Diese Einbau- und Wartungsanweisung ist nach dem aktuellen Stand des Wissens und der Technik erstellt. Der installierende Fachbetrieb wird vorsorglich auf technische Änderungen und Irrtümer hingewiesen. Bei Unklarheiten oder Fragen wird gebeten den Hersteller zu kontaktieren. www.scheer-heizsysteme.de... -
Seite 4: Ihre Vorteile Auf Einen Blick / Lieferumfang
Ihre Vorteile auf einen Blick / Lieferumfang Die neue Brennwerttruhe KHZ ist Teil der erfolgreichen ALU- Alle SCHEER Brennwerttruhen werden vor der Ausliefe- Condens - Serie von SCHEER. Mit ihren Abmaßen passt sie rung flammengeprüft und betriebsbereit voreingestellt. perfekt in Ihre bestehende Küchenzeile. Die kleinere Variante Der zweistufige Blaubrenner Blue Efficiency®... -
Seite 5: Frontansicht
Küchenheizzentrale KHZ Brennwerttruhe Abmaße der Küchenheizzentrale KHZ KHZ Exklusiv KHZ Klassik Brennstoff Vorderansicht Vorderansicht Seitenansicht Brennstoff Seitenansicht 230V / KA 230V / KA KHZ Komfort KHZ Komfort KHZ Klassik KHZ Exklusiv Abgasaustritt Heizung Vorlauf WW RL Heizung Rücklauf Vorderansicht Brennstoff Kaltwasseranschluss Brennstoff... -
Seite 6: Aufbau Der Küchenheizztentrale Khz Komfort
Vorschaltgefäß 8 Liter Sicherheitsgruppe Abgastemperatur- begrenzer Sicherheitsgruppe Die Sicherheitsgruppe beinhaltet eine Absperrung, einen Rückflussverhinderer, ein Sicherheitsventil mit Sicherheitsventil Edelstahlsitz und einen Ablauftricher. Mit Hilfe der Absprerrung kann die Durchflussmenge des Kaltwassers eingestellt werden. Absperrung / Durchflussmenge 24, DN 15 www.scheer-heizsysteme.de... -
Seite 7: Grundfoss Umwälzpumpe
Dicke Membrane aus Butyl nach Richtlinie DIN 4807; Form vermeidet das Kle- ben und die Schließung des inneren Anschlusses. • Max. Betriebsdruck: 3 bar, Anschluss 3/4“ • Maße: H: 160 mm, L: 440 mm, B: 250 mm Art.-Nr.: 210213 www.scheer-heizsysteme.de... -
Seite 8: Kondensatpumpe Ekf 15 Flach
0.35/60 °SF Rezi-Spalt Pumpendruck Stufe 1 8 bar 10 bar 8 bar Stufe 2 22 bar 20 bar 18 bar Gebläsedruck Stufe 1 8,5 mbar 8,5 mbar 8,5 mbar Stufe 2 15 - 16 mbar 15 mbar 16 mbar www.scheer-heizsysteme.de... -
Seite 9: Einstellung Des Pumpendruckes
Druck an und stellt damit eine optimale Verbrennungsqualität ein. Die CO Einstellung erfolgt ausschließlich über den Ölpumpendruck. Flammenrohre und Zündelektroden Flammenrohr Zündelektrodensatz Ø 80 mm Länge: 40 mm Länge: 125 mm Leistung: 9 - 25 kW Art.-Nr.: 015110 Art.-Nr.: 015332 www.scheer-heizsysteme.de... -
Seite 10: Demontage Der Mischpatrone
2. Nach erfolgtem Düsenwechsel ist die Lufthülse der Mischeinrichtung mit der Öldüse bündig zu setzen. Die Öldüse darf auf keinen Fall aus der Lufthülse herausragen! 3. Es ist auf die Flucht des Flammenwächters mit dem Sichtröhrchen zu achten. www.scheer-heizsysteme.de... -
Seite 11: Infrarot Flackerlichtdetektor Ird 1010 Axial Rot
Direkte Sicht auf Zündfunken verhindern. d) Zündkabel beeinflusst den Fühler (Leitungen getrennt führen, evtl. Fühler abschirmen). 2. Keine Anzeige nach Flammenbildung: a) Verdrahtungsfehler b) Empfindlichkeitseinstellung zu niedrig c) Fühler falsch eingebaut (sieht kein Licht) d) Fühler oder Sichtrohr verschmutzt www.scheer-heizsysteme.de... -
Seite 12: Steuergerät Lmo 39
Betrieb werden die verschiedenen Zustände in Form von Farbcodes gemäß Farbcodetabelle angezeigt. Während der Inbetriebsetzung erfolgt die Anzeige gemäß folgender Ta- belle: Art.Nr. 0201022 LMO 39 (Blauer Punkt) für Komfort & Klassik Art.Nr. 0201020 LMO 39 (Blau-Grüner Punkt) für Exklusiv www.scheer-heizsysteme.de... -
Seite 13: Stromlaufplan Mit Lmo
50 °C-PTC Radialgebläse grün/gelb RG 148 grün/gelb braun braun grau blau schwarz schwarz Start- relais 7-pol. Verbindung Brenner < > Schaltfeld Luftdruckwächter Anforderung Magnetventil Stufe 2 Stufe 1 Buchse 4-pol. braun Wärmeerzeuger Störleuchte Stufe 2 grau blau schwarz Entstörtaste www.scheer-heizsysteme.de... -
Seite 14: Ersatzteile Öltherme Alucondens
Küchenheizzentrale KHZ Brennwerttruhe Ersatzteile Öltherme® ALUCondens 16-18 9-11 www.scheer-heizsysteme.de... - Seite 15 Schaltverzögerer Typ SVE 2/230 V 070530 Adapter - Befestigungsflansch 056.05 070518 Finder-Relais 070519 Steuergerät LMO 39 SCHEER Ausführung blau für Komfort / Klassik 0201022 Steuergerät LMO 39 SCHEER Ausführung blau-grün für Exclusiv 0221020 Motor für Pumpe 230V/50Hz/50W Blautherm DUO 015138...
-
Seite 16: Kesselschaltfeldregler Integra
= Heiz- kreis 1 = Heiz- kreis 2 Einstellknopf B Wahlknopf A Hauptschalter Bediensperre aktivieren: » Kaminfeger- Taste 5 sek gedrückt halten, funktion „NO“ erscheint im Display Bediensperre aufheben: » Erneut 5 sek drücken, „YES“ erscheint im Display www.scheer-heizsysteme.de... - Seite 17 Kesselschaltfeldregler Integra 3000 Das Schaltfeld bei geöffneter Frontblende Datum Uhrzeit Raumtemperatur im Absenkbetrieb Raumtemperatur im Heizbetrieb Steilheit Heizkurve Warmwasser- temperatur Heizgrenze Vorlaufmaximal- Automatikprogramm begrenzung Heizen Abgefragter Automatikprogramm Wert Zirkulationspumpe Automatikprogramm Serviceebene Warmwasser (nur Fachpersonal) Ferienprogramm Zutrittscode „Partyfunktion“ (nur Fachpersonal) www.scheer-heizsysteme.de...
-
Seite 18: Uhrzeit Einstellen
Drehen beschleunigt die Einstellung) Blende schließen » (oder mit Wahlknopf A andere Funktion wählen) Die Einstellung wird gültig Wahlknopf A Wahlknopf B Hinweis: Mit der Einstellung des Datums wird der Wochentag markiert (1 = Montag ... 7 = Sonntag) www.scheer-heizsysteme.de... -
Seite 19: Heizkurvensteilheit Anpassen
Sa - So 6 - 7 P2 = Programm 2, Wohnhaus mit Absenkung während der Arbeitstage (Werkseinstellung) Tagesblöcke Raumheizung Wochentag Markierte Tage Abgesenkt Mo - Do 1 - 4 6:00 8:00 15:30 22:00 6:00 8:00 15:30 23:00 7:00 23:00 7:00 22:00 www.scheer-heizsysteme.de... -
Seite 20: Heiz-Automatikprogramme Einstellen
Einschaltzeit der ersten aktuel- len Heizperiode der Woche Wahlknopf A Tagesblock/Wochentag u. Zeit » wählen Wahlknopf A eine Rasterstel- » lung im Uhrzeigersinn drehen, bis der Doppelpunkt in der Zeitanzeige und der zweiter Cursor beim Symbol “Uhr“ blinken Wahlknopf A www.scheer-heizsysteme.de... - Seite 21 Wahlknopf A eine Rasterstellung im » Uhrzeigersinn drehen, bis der zweite Cursor beim Symbol „Wasserhahn“ blinkt Mit dem Einstellknopf B einstellen: » on = Warmwasserbereitung gemäß eingestelltem Heizautomatikprogramm und Warmwasserautomatikprogramm freigegeben off = Warmwasserbereitung erfolgt nur gemäß besonderem Warmwasserauto- matikprogramm www.scheer-heizsysteme.de...
-
Seite 22: Kesselschaltfeldregler Integra Belegungsplan
Pufferfühler MITTE je nach Solaranwendung Speicher UNTEN bei Solaranwendung Pufferfühler UNTEN bei Solaranwendung Pufferfühler OBEN ACHTUNG: Masse für Fühler- Gemeinsamer Vorlauffühler stecker 51 und 52 bei TKR1 Rücklauffühler I, GRÜN Fühlerstecker 50 TKV2 Wärmeerzeuger II Fühler, ROT abnehmen!! Vorlauffühler Heizkreis II, ROT Masse www.scheer-heizsysteme.de... -
Seite 23: Parameterliste - Khz Komfort Gleitender Betrieb Mit 3-Wege-Ventil 80 Liter Speicher
Küchenheizzentrale KHZ Brennwerttruhe Parameterliste - KHZ Komfort mit Brauchwasserbereitung - Gleitender Betrieb mit 3-Wege-Ventil Nur für den geschulten Fachmann!! Die genaue Beschreibung der Parameter ist der beiliegenden Anleitung des Kesselschaltfeldreglers zu entnehmen. Parameter Bedeutung Einstellung Parameter Bedeutung Einstellung Raumtemperaturregler Solar- und Speicherfunktion Betriebswahl Heizung Pr.1... -
Seite 24: Parameterliste - Khz Exklusiv Mit Plattenwärmetauscher Und Mischerbetrieb
Beeinträchtigung der Lebensdauer der Heizungs- 2.0 °C Frostgrenze anlage führen! 0.0 h Min. Fehlerdauer für Vorlauf-Störmeldung • Die „fett“ gedruckten Parameter der Ebenen 6, 7 und 9 dürfen in keinem Fall (bzw. nur nach Rück- sprache mit dem Hersteller) verändert werden! www.scheer-heizsysteme.de... -
Seite 25: Parameterliste - Khz Klassik Gleitender Heizbetrieb
Beeinträchtigung der Lebensdauer der Heizungs- Frostgrenze 2.0 °C anlage führen! Min. Fehlerdauer für Vorlauf-Störmeldung 0.0 h • Die „fett“ gedruckten Parameter der Ebenen 6, 7 und 9 dürfen in keinem Fall (bzw. nur nach Rück- sprache mit dem Hersteller) verändert werden! www.scheer-heizsysteme.de... -
Seite 26: Konformitätserklärung Für Die Alucondens Khz
Eigenschaften. Die Herstellung unterliegt dem genannten Überwachungsverfahren. Das bezeichnete Produkt ist ausschließlich zum Einbau in Warmwasserheizanlagen bestimmt. Der Anlagenhersteller hat sicherzustellen, dass die geltenden Vorschriften für den Einbau und Betrieb des Kessels eingehalten werden. Wöhrden, 1. Januar 2008 SCHEER Heizsysteme & Produktionstechnik GmbH Nicole Schroeter www.scheer-heizsysteme.de... - Seite 27 Küchenheizzentrale KHZ Brennwerttruhe www.scheer-heizsysteme.de...
-
Seite 28: Küchenheizzentrale Khz Brennwerttruhe
Küchenheizzentrale KHZ Brennwerttruhe Küchenheizzentrale KHZ Brennwerttruhe SCHEER Heizsysteme & Produktionstechnik GmbH Chausseestr. 16 25797 Wöhrden Tel.: + 49 (0) 4839 / 905-0 Fax.: +49 (0) 4839 / 453 info@scheer-heizsysteme.de www.scheer-heizsysteme.de Höchstmaß an Behaglichkeit und Komfort www.scheer-heizsysteme.de...
