Öltherme® ALUCondens

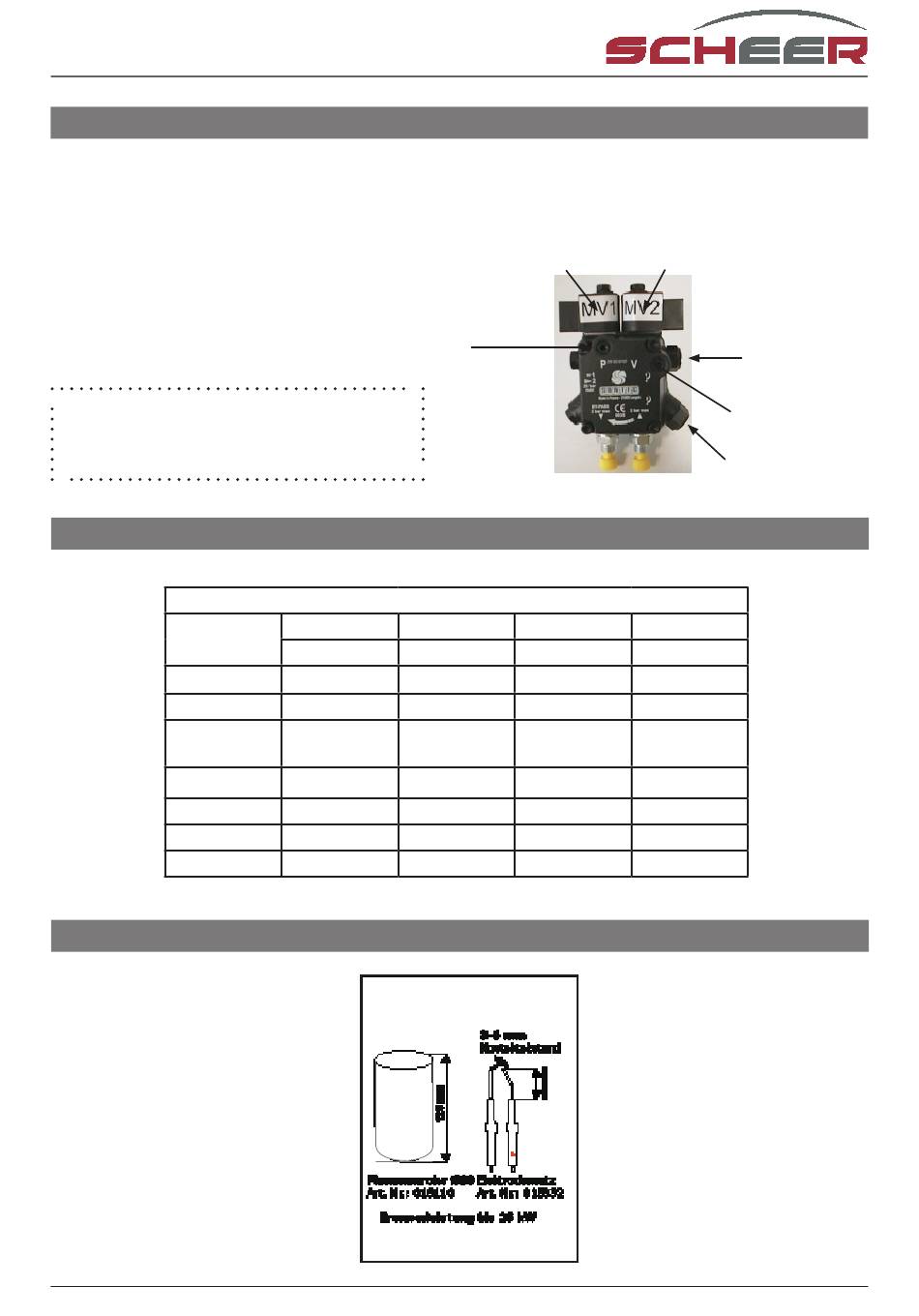

Einstellung des Pumpendruckes

Zum Einstellen des Pumpendruckes ist ein Druckmanometer auf den Messanschluss P aufzuschrauben und
dann getrennt die Drücke für die erste und zweite Brennerstufe an den Einstellschrauben einzustellen.
Die in der Übersicht aufgeführten Einstelldaten sind nur Richtwerte und ggf. den Erfordernissen anzupassen.
Der Brenner startet stets in der Stufe 2!
Dem Brenner muss sauberes, blasenfreies Öl
zugeführt werden!
10. Übersicht der Einstelldaten
Achtung: IRD auf Skalenwert 5
Brennertyp
Gebläse
Lufthülse
Öldüse
Rezi-Spalt
Pumpendruck
Stufe 1
Stufe 2
Flammenrohre und Zündelektroden
Druck-
messung
Brennerstart in Stufe II
8 - 14 kW 10 - 17 kW
RG 130 RG 130
Ø 15,7/24 Ø 17,5/31
Scheer
0,30/60 °SF
0,25/80°SC
0 0
8 bar 10 bar
22 bar 20 bar
www.scheer-heizsysteme.de
Stufe 1 Stufe 2
Suntec AT2 Nr. 96034 45D
11 - 19 kW 15 - 23 kW
RG 130 RG 148
Ø 17,5/31 Ø 17,5/31
0,35/60 °SF 0,35/60 °SF
0
8 bar 10 bar
18 bar 23 bar
Druck-
einstellung
Stufe 1
Vakuum-
messung
Druck-
einstellung
Stufe 2
0
10
