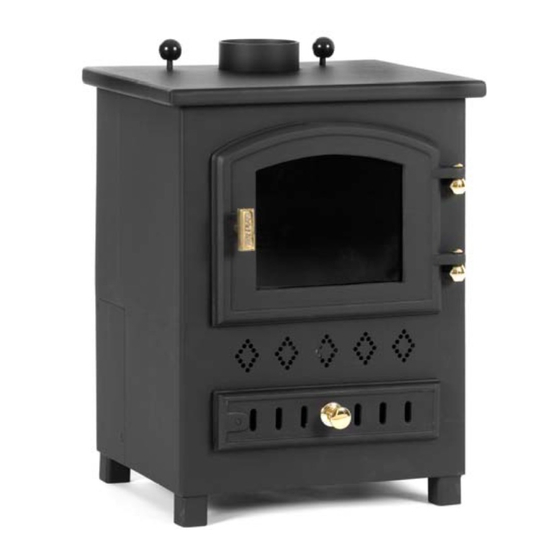

- Seite 1 Gebrauchsanweisung DE Kabola Raumheizung Generalvertretung für KABOLA im deutschsprachigen Raum Innovative Heizsysteme...
-
Seite 2: Ein Paar Worte Vorab
Ein paar Worte vorab Diese Gebrauchsanweisung ist gedacht, um Sie mit Ihrem neuen Ölofen der Kabola Old Dutch- oder Old English-Reihe bekannt zu machen. Sie sollten diese Gebrauchsanweisung vor der Inbetriebnahme sorgfältig lesen und den Anweisungen genau folgen. Diese Gebrauchsanweisung sollten Sie gut aufbewahren. -
Seite 3: Inhaltsverzeichnis
6 Reinigung und Wartung 6.1 Wichtige Punkte 6.2 Reinigung und Wartung 7 Entsorgung Anhang A1 Technische Daten Old Dutch Anhang A2 Technische Daten Old English Anhang B1 Ersatzteilliste Old Dutch Anhang B2 Ersatzteilliste Old English Anhang C Störungsliste Gebrauchsanweisung Kabola Raumheizung... -
Seite 4: Einleitung
1.1 Allgemein Wir beglückwünschen Sie zu dem Erwerb eines Kabola Ölofens. Diese Gebrauchsanweisung behandelt Raumheizungen der Kabola Old Dutch- und Old English-Serie. Die Old Dutch und Old English-Serie umfaßt traditionelle Ölofen mit vielseitigen Einsatzmöglichkeiten. Sie bekommen hiermit ein Produkt, dass durch die jahrelange Erfahrung auf einem hohen Niveau steht. -
Seite 5: Sicherheit
Betrieb der Anlage von Bedeutung sind. 2.1 Allgemeine Sicherheitsbestimmungen Warnung: Kabola Heating Systems entwickelt und fertigt seine Produkte nach dem modernsten Stand der Technik. Jedoch ist es insbesondere bei Nichtbeachtung der Sicherheitsbestimmungen möglich, dass Gefahren für Sie und für die Heizöfen selbst auftreten können. -
Seite 6: Transport Und Lagerung
Raumbelüftung gilt: 2,5 mal den Durchmesser des Abgasrohres. Sichern Sie den Ofen gegen Verrutschen, z.B. mit Schrauben Der Ofen muss einen Mindestabstand von 250 mm zur nächsten Wand einhalten, um die Strahlungswärme abgeben zu können Bild 1 Gebrauchsanweisung Kabola Raumheizung... -
Seite 7: Anschluß Von Heizkörpern Für Od4E, Od7E Und Oe E
230 und 340 °C. Daher ist es ratsam, an für Körperteile erreichbaren Stellen der Abgasführung eine hitzebeständige Isolierung anzubringen. Folgende Punkte sind wichtig für eine gute Abgasführung: Bild 4 Genug Zugkraft Der Mindestschornsteinzug muss sich zwischen 0,8 und 1,5 mm Wassersäule befinden. Gebrauchsanweisung Kabola Raumheizung... -
Seite 8: Einstellen Des Zugreglers
Abgasführung mit dem richtigen Durchmesser in dem bestehenden Rohr zu empfehlen. Montieren sie am Ende des Rauchrohres eine Regenschutzkappe. Verwenden Sie Durchführflanschen. Kabola liefert Ihnen alle notwendige Zubehörteile: Schornsteinkappen aus rostfreiem Edelstahl; Einfache und doppelwandige Abgasrohre aus rostfreiem Edelstahl;... -
Seite 9: Ölzufuhr
Wenn der Öltank tiefer als der Ofen liegt, können Sie mittels eines Tagestanks dafür sorgen, dass ausreichend Öl über dem Ölregler ist. Kabola empfiehlt Öl mit einer Viskosität von 3,5 mm²/s bei 25 °C. Am Ölregler ist mittels einem Ölstandstreifen angegeben wie hoch das Ölniveau im Regler sein soll. -
Seite 10: Bedienung
6 Reinigung und Wartung 6.1 Wichtige Punkte Ersatzteile müssen bei Ihrem Händler von Kabola Heating Systems bestellt werden. Aus Garantiegrunden dürfen nur Originalteile Verwendung finden. Bitte geben Sie bei eventuellen Bestellungen die Typenbezeichnung und die Seriennummer an. Ihr Händler ist dann in der Lage, die fur Ihren Ofen richtigen Ersatzteile zu liefern. -
Seite 11: Entsorgung
Bei der Entsorgung eines Ofens sind folgende Sicherheitspunkte von Belang: Kunststoff- und Metallteile trennen und getrennt entsorgen Entsorgen Sie eventuellen Ölreste umweltgerecht. Transportieren Sie den Ofen gemäß den Anweisungen in Kapitel 3. Diese Anleitung gehört dann zum Altpapier. Gebrauchsanweisung Kabola Raumheizung... -
Seite 12: Anhang A1 Technische Daten Old Dutch
Kapazität in kW min./max. 1,46/4,6 2,32/8,1 Brennertopf 7” 8” Gewicht (kg) OD/ODE 12,5/14 18/21 ZH-Anschluss ODE 22 mm 22 mm Ölregler 252 AY 16-4 252 AY 20-6 Ölverbrauch (L/h), min./max. 0,24/0,96 0,36/1,2 Kapazität Heizelement (kW) min./max. 0,3/1,7 0,5/2,3 Gebrauchsanweisung Kabola Raumheizung... -
Seite 13: Anhang A2 Technische Daten Old English
Anhang A2 Technische Daten Old English 80 Breite Schornsteinlänge Minimal 2,5 m Kapazität in kW min./max. 1,8/5,0 Brennertopf 7” Gewicht (kg) OE/OEE 43/45 1” ZH-Anschluss OEE Ölregler 252 AY 16-4 Ölverbrauch (L/h) min./max. 0,24/0,96 Kapazität Heizelement (kW) min./max. 0,5/2,5 Gebrauchsanweisung Kabola Raumheizung... -
Seite 14: Anhang B1 Ersatzteilliste Old Dutch
Anhang B1 Ersatzteilliste Old Dutch In der untenstehende Liste sind die wichtigsten Ersatzteile des Ofens aufgeführt. Diese Ersatzteile können Sie bei Kabola Heating Systems oder Ihrem Händler bestellen unter Angabe des Ofentyps und der Ausführung. Die Nummern verweisen auf die Abbildung. -
Seite 15: Anhang B2 Ersatzteilliste Old English
1 Bedienung Ölregler 2 Anschluss für Heizelement 3 Zugregler 4 Bedienung Flammensicherung 5 Ash tray 6 Schürhaken 7 Fühler Flammensicherung 8 Ölregler Type 252 AY 16-4 9 Ventil Flammensicherung 10 Brennertopf 11 Katalysator 12 Ring 13 Heizelement Gebrauchsanweisung Kabola Raumheizung... -
Seite 16: Anhang C Störungsliste
