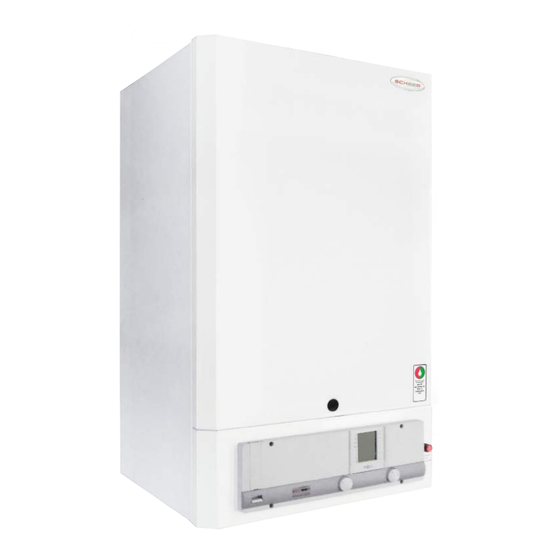

Öltherme® DUOCondens
Technische Hinweise
Dieses Gerät ist
gemäß
Herstellerangaben
auch für
den Betrieb mit
Heizöl EL
schwefelarm
geeignet.
CE-0032 BMKD 1330
* Die Leistungsangaben beziehen sich auf die 1. bzw. 2. Brennerstufe
Öltherme® DUOCondens
6 - 12 kW*
Öltherme® DUOCondens
8 - 14 kW*
Öltherme® DUOCondens
10 - 17 kW*
Öltherme® DUOCondens
11 - 19 kW*
Öltherme® DUOCondens
15 - 23 kW*
Öltherme® DUOCondens
17 - 25 kW*
Öltherme® DUOCondens
20 - 30 kW*
Innovative Heizsysteme
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Scheer Öltherme DUOCondens series
Inhaltszusammenfassung für Scheer Öltherme DUOCondens series
- Seite 1 Öltherme® DUOCondens Öltherme® DUOCondens 6 - 12 kW* Öltherme® DUOCondens 8 - 14 kW* Öltherme® DUOCondens 10 - 17 kW* Öltherme® DUOCondens 11 - 19 kW* Öltherme® DUOCondens 15 - 23 kW* Öltherme® DUOCondens 17 - 25 kW* Öltherme® DUOCondens 20 - 30 kW* Technische Hinweise Dieses Gerät ist...
-
Seite 2: Einführung
Öltherme® DUOCondens Sehr geehrte Kundin, sehr geehrter Kunde, wir beglückwünschen Sie zu Ihrer Entscheidung, die SCHEER Öltherme® DUOCondens einzusetzen. Die innovative und preisgekrönte Technik des Gerätes bietet Ihnen einen besonders bediener- und wartungsfreundlichen Betrieb sowie ein Höchstmaß an Komfort. Der Einsatz des bewährten Blaubrenner-Systems in Duo-Block-Bauweise sowie die einfache Steuerung über das Kesselschaltfeld, stellen eine sehr ökonomische und ökologische Funktion... -
Seite 3: Inhaltsverzeichnis
Kesselwärmetauscher (Stahlwärmetauscher) Abgaswärmetauscher (Edelstahlwärmetauscher) Reinigung des Kesselwärmetauschers Reinigung des Abgaswärmetauschers bei leichter Verschmutzung Empfohlene Reinigungsmittel und -geräte Demontage der Mischeinrichtung Düsenwechsel Flammenwächter KLC 2002 Kesselschaltfeld Integra 3000 Parameterliste (Werkseinstellung) Stromlaufplan 27.1 Interne Verdrahtung Integra u. Sicherheitskette DUOCondens Störungsdiagnose Ersatzteile Konformitätserklärung www.scheer-heizsysteme.de... -
Seite 4: Allgemeine Hinweise, Zu Beachtende Normen
Bezüglich der Aufstellung der Kessel und den Anforderungen der Heizräume sind die bauaufsichtlich einge- führten Feuerungsverordnungen zu beachten. Der elektrische Geräteanschluss ist durch eine Elektrofachkraft oder einen Fachkundigen vorzunehmen. Erforderliche Leitungsquerschnitte sind 1,0 mm² bei Kabellänge bis 2 Meter, darüber sind 1,5 mm² erfor- derlich. www.scheer-heizsysteme.de... -
Seite 5: Technische Daten
Breite/Höhe/Tiefe 560/900/550 Kesselwasserinhalt Liter Feuerrauminhalt Liter 20,6 20,6 20,6 20,6 20,6 20,6 20,6 Anrechenbare Restförderhöhe Abgastemperatur brutto min. °C Abgastemperatur brutto max. °C Abgasmassenstrom min. Abgasmassenstrom max. 10,9 12,6 Abgasanschluss (LAS) 80/125 Abgasausgang oben Zulässige Betriebstemperatur °C Zulässiger Betriebsdruck www.scheer-heizsysteme.de... -
Seite 6: Geräteaufbau Im Überblick
Funktion STB grün Rauchgasführung Störung Wassermangel rot mit Revisionsöffnung Störung ATB rot Kesselpumpe Gebläsesteuerung Steuergerät Einstellschraube zur -Modulation (werkseitige Einstellung) Zündtrafo Ölpumpenmotor Radialgebläse Ölpumpe Luftdruckwächter Flammenwächter Kesselschaltfeld Messanschluss für den Gebläse- druck 4. Kesselsicherheitsgruppe Automatischer Schnellentlüfter (jährlich prüfen) Sicherheitsventil Manometer Anschluss www.scheer-heizsysteme.de... -
Seite 7: Anschluss Der Hydraulik
Sicherheitsgruppe Beim Anschluss der Abgasführung ist auf Dichtheit der Rohre zu achten, damit keine Rauchgase in die Ansaugluft oder sogar in den Aufstellungsraum der Heizungsanlage gelangen. Zur Montage der Rohre wird Gleitmittel emp- fohlen, welches Sie bei uns erhalten. www.scheer-heizsysteme.de... -
Seite 8: Anschluss An Die Ölversorgung
Abwassersystem über einen Syphon mit festem Verschluss und Sicherstellung einer ausreichenden Was- servorlage vorzusehen. Der Syphon ist vor der Inbetriebnahme mit Wasser zu füllen. Die Wasserfüllung bildet die abgasseitige Dichtheit. Der Auslauf des Siphons muss frei beobachtbar sein! www.scheer-heizsysteme.de... -
Seite 9: Hydraulische Einbindung
1 Heizkreis » » Solarnutzung Brauchwasserspeicher » » mit Pufferfunktion Solarspeicher » 1 Heizkreis 1 Heizkreis » » Feststoffkessel über Pufferspeicher Feststoffkessel » » Warmwasser und Heizungsunterstützung Warmwasser und Heizungs-unterstützung » » Solarnutzung Solarnutzung » » Solarspeicher Solarspeicher » » www.scheer-heizsysteme.de... -
Seite 10: Inbetriebnahme Und Einstelldaten
RG 148 RG 148 RG 148 RG 148 Lufthülse Ø 13,5/17 Ø 15,7/24 Ø 17,5/31 Ø 17,5/31 Ø 17,5/31 Ø 19/41 Ø 19/41 SCHEER Scheer Öldüse 0,30/60 °SF 0,35/60 °SF 0,35/60 °SF 0,45/60 °SF 0,50/60 °SF 0,18/80°SC 0,25/80°SC Rezi-Spalt Pumpendruck... -
Seite 11: Einstellung Der Gebläsedrehzahl
- zweistufige Suntec Ölpumpe - Druck- Druck- messung einstellung Stufe 1 Vakuum- Der Brenner startet stets in der Stufe 2! messung Dem Brenner muss sauberes, blasenfreies Öl zugeführt werden! Druck- einstellung Stufe 2 011757 - AT 2 V - 45 D www.scheer-heizsysteme.de... -
Seite 12: Steuergerät Lmo
Wurde versehentlich die Interface-Diagnose aktiviert (erkennbar am schwach roten Flackerlicht der Signal- leuchte), kann diese durch erneutes Betätigen des Entriegelungstasters von > 3 Sekunden wieder ausge- schaltet werden. Während der Störursachendiagnose sind die Steuerausgänge spannungslos. • der Brenner bleibt ausgeschaltet • die externe Störanzeige bleibt spannungslos www.scheer-heizsysteme.de... -
Seite 13: Einstellen Des Rezirkulationsspaltes
Einstelltabelle zu wählen. Einstellschraube Eine Nichtbeachtung des Spaltmaßes „s“ kann zum Abbrennen der Zündelektroden, Koksbil- dung, zur Beschädigung des Flammenrohres und zu Kaltstartproblemen führen. -Werte unter 36 ppm können zu Störungen führen, in diesem Fall das Maß „s“ verkleinern www.scheer-heizsysteme.de... -
Seite 14: Kesselwärmetauscher (Stahlwärmetauscher)
Niveau von ca. 6 K über Rücklauftermperatur abzusenken. Messstelle • Ideal zum Messen des Vorwiderstandes vom Edelstahlwärmetauscher • Nach der Reinigung des Wärmetauschers wird der Reinigungserfolg nachweisbar Ein sauberer Wärmetauscher ermöglicht einen sicheren Betrieb und verhindert das Zerstören von hochwertigen Komponenten! www.scheer-heizsysteme.de... -
Seite 15: Reinigung Des Kesselwärmetauschers
Minuten einwirken lassen. - 090405 - Schlauch von der Neutralisationsbox abziehen Danach alles gründlich mit Wasser spülen, bis klares Wasser am Ende des Kondensatschlauches austritt. Schlauch der Neutralisationsbox und Abdeckung der Wartungsöffnung montieren und das zuvor abgenommene Dämmmaterial wieder befestigen. www.scheer-heizsysteme.de... -
Seite 16: Empfohlene Reinigungsmittel Und -Geräte
Das Reinigungsmittel ist biologisch abbaubar (> 80 %, gemäß Wasch- und Reini- gungsmittelgesetz). Angemeldet und registriert beim Umweltamt Berlin unter UBA Reg.-Nr. 07750057 Brennkammerreinigungsset WTF 1 - Sotin Drucksprayer mit Sprühlanze - Sprühlanze mit rotierender 2-Loch-Düse zum Anschluss an einen Hochdruck- reiniger (Best.-Nr.: 090400) www.scheer-heizsysteme.de... -
Seite 17: Demontage Der Mischeinrichtung
Es ist ein Elektrodenabstand von 5 mm, mindestens 3 mm höchstens 6 mm einzuhalten. A C H T U N G ! Auf keinen Fall darf die Öldüse aus der Lufthülse herausragen! Bei der Mischkopfmontage darf es zu keiner axialen Verdrehung kommen! www.scheer-heizsysteme.de... -
Seite 18: Flammenwächter Klc 2002
Gerät auch ohne erkennbare Schäden auszutauschen! Reparaturen sind nicht zulässig! Vor Beginn jeglicher Arbeiten ist das System spannungsfrei zu schalten. Vor der Erstinbetriebnahme oder bei Austausch des Gerätes ist die elektrische Verdrahtung zu überprüfen! www.scheer-heizsysteme.de... -
Seite 19: Übersicht
= Heiz- kreis 1 = Heiz- kreis 2 Einstellknopf B Wahlknopf A Hauptschalter Bediensperre aktivieren: » Kaminfeger- Taste 5 sek gedrückt halten, funktion „NO“ erscheint im Display Bediensperre aufheben: » Erneut 5 sek drücken, „YES“ erscheint im Display www.scheer-heizsysteme.de... - Seite 20 Kesselschaltfeldregler Integra 3000 Das Schaltfeld bei geschlossener Frontblende Datum Uhrzeit Raumtemperatur im Absenkbetrieb Raumtemperatur im Heizbetrieb Steilheit Heizkurve Warmwasser- temperatur Heizgrenze Vorlaufmaximal- Automatikprogramm begrenzung Heizen Abgefragter Automatikprogramm Wert Zirkulationspumpe Automatikprogramm Serviceebene Warmwasser (nur Fachpersonal) Ferienprogramm Zutrittscode „Partyfunktion“ (nur Fachpersonal) www.scheer-heizsysteme.de...
-
Seite 21: Uhrzeit Einstellen
Drehen beschleunigt die Einstellung) Blende schließen » (oder mit Wahlknopf A andere Funktion wählen) Die Einstellung wird gültig Wahlknopf A Wahlknopf B Hinweis: Mit der Einstellung des Datums wird der Wochentag markiert (1 = Montag ... 7 = Sonntag) www.scheer-heizsysteme.de... -
Seite 22: Heizkurvensteilheit Anpassen
Sa - So 6 - 7 P2 = Programm 2, Wohnhaus mit Absenkung während der Arbeitstage (Werkseinstellung) Tagesblöcke Raumheizung Wochentag Markierte Tage Abgesenkt Mo - Do 1 - 4 6:00 8:00 15:30 22:00 6:00 8:00 15:30 23:00 7:00 23:00 7:00 22:00 www.scheer-heizsysteme.de... -
Seite 23: Heiz-Automatikprogramme Einstellen
Einschaltzeit der ersten aktuel- len Heizperiode der Woche Wahlknopf A Tagesblock/Wochentag u. Zeit » wählen Wahlknopf A eine Rasterstel- » lung im Uhrzeigersinn drehen, bis der Doppelpunkt in der Zeitanzeige und der zweiter Cursor beim Symbol “Uhr“ blinken Wahlknopf A www.scheer-heizsysteme.de... - Seite 24 Wahlknopf A eine Rasterstellung im » Uhrzeigersinn drehen, bis der zweite Cursor beim Symbol „Wasserhahn“ blinkt Mit dem Einstellknopf B einstellen: » on = Warmwasserbereitung gemäß eingestelltem Heizautomatikprogramm und Warmwasserautomatikprogramm freigegeben off = Warmwasserbereitung erfolgt nur gemäß besonderem Warmwasserauto- matikprogramm www.scheer-heizsysteme.de...
-
Seite 25: Parameterliste (Werkseinstellung)
Reduktion Puffersollwert bei Aktiver Solarladung Warmwasserminimaltemperatur Warmwasser und Puffermaximaltemperautur Angaben für den ersten Wärmeerzeuger in einer Kaskadenschaltung 12-0 Zieladresse eBus 12-1 Steuerungsart 12-2 Maximalleistung 12-3 minimale Leistung [% von 12-2] 12-4 folge Wärmeerzeuger ein bei ...% von 12-2 12-5 Sequenzumschaltung/Leistungsausgleich www.scheer-heizsysteme.de... - Seite 26 Pufferfühler MITTE je nach Solaranwendung Speicher UNTEN bei Solaranwendung Pufferfühler UNTEN bei Solaranwendung Pufferfühler OBEN ACHTUNG: Masse für Fühler- Gemeinsamer Vorlauffühler stecker 51 und 52 bei TKR1 Rücklauffühler I, GRÜN Fühlerstecker 50 TKV2 Wärmeerzeuger II Fühler, ROT abnehmen!! Vorlauffühler Heizkreis II, ROT Masse www.scheer-heizsysteme.de...
-
Seite 27: Stromlaufplan
7-pol. Verbindung Brenner < > Schaltfeld Luftdruckwächter Anforderung Magnetventil Stufe 2 Stufe 1 Buchse 4-pol. braun Wärmeerzeuger schwarz Stufe 2 blau Entstörtaster grau Brenner mit Stör- leuchte SVE-3L 2/230 V TR 250 ms grau blau Zeitglied schwarz braun schwarz schwarz www.scheer-heizsysteme.de... -
Seite 28: Interne Verdrahtung Integra U. Sicherheitskette Duocondens
B4 (Betriebsstundenzähler) Sicherheitskette DUOCondens mit Betriebsleuchte für Sicherheitstemperaturbegrenzer und Störleuchten für Wassermangelschalter und Abgastemperaturbegrenzer Funktion STB Störung Wassermangel ϑ 100 °C Störung ATB Wassermangelschalter Buchse 7-pol. Brennerstufe 1 grün-gelb Rückseite grau Regler schwarz Lüsterklemme 2-pol. Rück- braun seite Regler www.scheer-heizsysteme.de... -
Seite 29: Störungsdiagnose
Anschlüsse kontrollieren, ggf. aus- tauschen Skalenwert von IRD zu niedrig Einstellung erhöhen eingestellt Rezispalt mit Hilfe der Düsen- zu weit abgesenkt, stockverstellung etwas schließen Flamme zu glasig und Dichtung der Brennerplatte Brenner dichtet nicht zur Kesseltür erneuern www.scheer-heizsysteme.de... -
Seite 30: Elektromagnetische Störungen
Anlage bzw. des Brenners gegebenfalls seine Funktion verlieren bzw. gestört oder unterbrochen wer- den. Die Anlage bzw. der Brenner funktioniert automatisch wieder, sobald die störenden Frequenzen aufhö- ren. Gegebenfalls muss wieder gestartet werden. Gerne beraten wir Sie, mit welchen Maßnahmen, Sie Ihre Anlage bzw. Brenner störungssicherer gestalten können. www.scheer-heizsysteme.de... -
Seite 31: Ersatzteile
Luftdüse mit Drallgitter (Ø 19/41) 015205 Filtereinsatz MC 18 040103 Adapter für MANN-Filter 040100 Sicherheitsbaugruppe bis 50 kW aus Messing mit Isolierung 077052 Flo Co Top 2KM Optimum MC-18 040514 Filterlangtasse mit Dichtung 040111 Filtereinsatz MC 18 (5 µ) 040103 Filtertassendichtung 040112 www.scheer-heizsysteme.de... -
Seite 32: Konformitätserklärung
Konformitätserklärung für die Öltherme® DUOCondens Wir, die SCHEER Heizsysteme & Produktionstechnik GmbH, D-25797 Wöhrden, erklären in alleiniger Verantwor- tung, dass das Produkt Öltherme® DUOCondens mit den folgenden Normen übereinstimmt: DIN 4702 Gemäß den Richtlinien EN 303 - 1, - 2... -
Seite 33: Höchstmaß An Behaglichkeit Und Komfort
Öltherme® DUOCondens Öltherme® DUOCondens SCHEER Heizsysteme & Produktionstechnik GmbH Chausseestr. 12 - 16 25797 Wöhrden Tel.: + 49 (0) 4839 / 905-0 Fax.: +49 (0) 4839 / 453 info@scheer-heizsysteme.de www.scheer-heizsysteme.de Höchstmaß an Behaglichkeit und Komfort www.scheer-heizsysteme.de...
