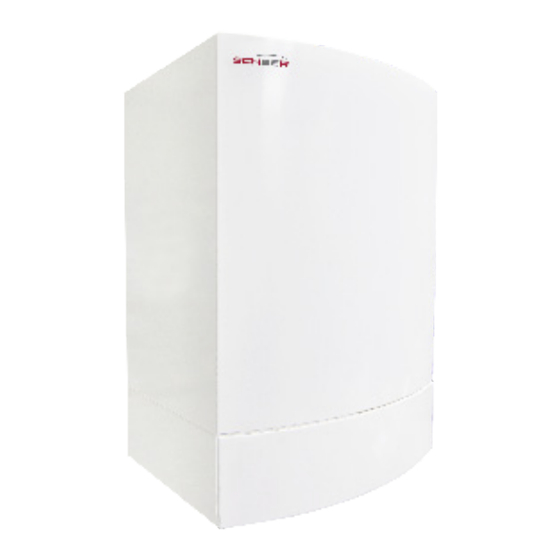

Scheer Öltherme DUOCondens series Technische Hinweise
Vorschau ausblenden
Andere Handbücher für Öltherme DUOCondens series:
- Technische hinweise (33 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Öltherme® ALUCondens
Technische Hinweise
CE-0032 BQ KD 1930
* Die Leistungsangaben beziehen sich auf die 1. bzw. 2. Brennerstufe
für schwefelarmes Heizöl
Öltherme® ALUCondens
8 - 14 kW*
Öltherme® ALUCondens
10 - 17 kW*
Öltherme® ALUCondens
11 - 19 kW*
Öltherme® ALUCondens
15 - 23 kW*
Innovative Heizsysteme
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Scheer Öltherme DUOCondens series
Inhaltszusammenfassung für Scheer Öltherme DUOCondens series
- Seite 1 Öltherme® ALUCondens für schwefelarmes Heizöl Öltherme® ALUCondens 8 - 14 kW* Öltherme® ALUCondens 10 - 17 kW* Öltherme® ALUCondens 11 - 19 kW* Öltherme® ALUCondens 15 - 23 kW* Technische Hinweise Innovative Heizsysteme CE-0032 BQ KD 1930 * Die Leistungsangaben beziehen sich auf die 1. bzw. 2. Brennerstufe...
-
Seite 2: Einführung
Öltherme® ALUCondens Sehr geehrte Kundin, sehr geehrter Kunde, wir beglückwünschen Sie zu Ihrer Entscheidung, die SCHEER Öltherme® ALUCondens Brennwert einzusetzen. Mit dem Erwerb der Öltherme® ALUCondens haben Sie sich den zur Zeit zukunftssichersten und effizientesten Stand der Heiztechnik gesichert. Die innovative und preisgekrönte Technik des Gerätes bietet Ihnen einen besonders bediener- und wartungsfreundlichen Betrieb sowie ein Höchstmaß... -
Seite 3: Inhaltsverzeichnis
Demontage der Mischeinrichtung Düsenwechsel Flammenwächter KLC 20/203 Steuergerät LMO 39 Kesselschaltfeldregler Integra 3000 Parameterliste Mischerbetrieb mit separater Heizkreispumpe Parameterliste - Gleitender Betrieb mit 3-Wege-Ventil Beispiele für den hydraulischen Anschluss Stromlaufplan mit LMO 39 Interne Verdrahtung der Integra Störungsdiagnose Konformitätserklärung www.scheer-heizsysteme.de... -
Seite 4: Allgemeine Hinweise, Zu Beachtende Normen
Bezüglich der Aufstellung der Kessel und den Anforderungen der Heizräume sind die bauaufsichtlich einge- führten Feuerungsverordnungen zu beachten. Der elektrische Geräteanschluss ist durch eine Elektrofachkraft oder einen Fachkundigen vorzunehmen. Erforderliche Leitungsquerschnitte sind 1,0 mm² bei Kabellänge bis 2 Meter, darüber sind 1,5 mm² erfor- derlich. www.scheer-heizsysteme.de... -
Seite 5: Technische Daten
Bauweise • Raumluftunabhängiger Betrieb, keine Zuluftöffnungen in der Außenwand erforderlich. Kein Schornstein erforderlich, sondern modernes, vielseitiges Luft-Abgassystem (Edelstahl/PPs) • Bedienerfreundlichkeit und Verbrauchsoptimierung durch witterungsgeführte Mikroprozessorregelung • Verbindung von Brenner, Kessel und Abgaswärmetauscher zu einer abgestimmten und geräuscharmen Einheit www.scheer-heizsysteme.de... -
Seite 6: Geräteaufbau Im Überblick
Wasser zu füllen! Die Wasserfüllung bildet die abgasseitige Dichtheit Der Auslauf des Siphons muss frei beobachtbar sein! Hydraulikanschluss und Montage DN 80/125 Kondensat- ablauf Stellschraube * Das genaue Maß ist abhängig Vorlauf- und Rücklaufanschluss: 3/4“ AG von der Einstellung der Stellschraube Kondensatablauf: Ø 40 mm www.scheer-heizsysteme.de... -
Seite 7: Hocheffizienz-Umwälzpumpe Delta Plus Ue 55A
(siehe unten), bzw. eines Ölfilters und eines zusätzlichen Entlüfters zwingend vorgeschrieben. Automatische Entlüfter sind grundsätzlich über dem Niveau der Ölpumpe zu montieren. Mindestens 50 % der Schlauchlänge sollten steigend verlegt werden. Vor- und Rücklauf nicht vertauschen! Flo Co Top KM mit Opticlean Filter & langer Filtertasse Art.-Nr. 040515 www.scheer-heizsysteme.de... -
Seite 8: Automatischer Entlüfter Und Tauchhülse
(z. B. Öltherme® DUOCondens) eine Messwertverfälschung festzustellen. Tendenz: CO und NO fallen, CO steigt. Die Messwertverfälschung kann durch den Einsatz einer zusätzlichen, großzügigen Kondensatfalle ausge- schlossen werden. Best.-Nr. 080090 Nach Beendigung der Messung: Schlauchgarnitur des Messkoffers sorgfältig von Feuchtigkeit befreien und zum Trocknen aufhängen. www.scheer-heizsysteme.de... -
Seite 9: Die Demontage Des Brenners Zu Wartungszwecken
3. Schritt Ablagerungen absaugen Brennkammereinsatz herausnehmen Kesselinnenraum ist jetzt zur Reinigung 5. Schritt völlig zugänglich. Ölige Rückstände mit SOTIN 240 satt einsprühen und ca. 3 - 5 Min. einwirken lassen Mit Wasser gründlich abspülen Der Zusammenbau erfolgt in umgekehrter Reihenfolge. www.scheer-heizsysteme.de... -
Seite 10: Einstellung Des Pumpendruckes
15 - 23 kW Brennertyp Gebläse RG 130 RG 130 RG 130 RG 148 Lufthülse Ø 15,7/24 Ø 17,5/31 Ø 17,5/31 Ø 17,5/31 Scheer Öldüse 0,30/60 °SF 0,35/60 °SF 0,35/60 °SF 0,25/80°SC Rezi-Spalt Pumpendruck Stufe 1 8 bar 10 bar 8 bar... -
Seite 11: Demontage Der Mischeinrichtung
Befestigungsschraube vom Mischkopf lösen und Mischkopf abziehen Nach erfolgtem Düsenwechsel ist die Lufthülse der Mischeinrichtung mit der Öldüse bündig zu setzen. Die Öldüse darf auf keinen Fall aus der Lufthülse herausragen! Es ist auf die Flucht des Flammenwächters mit dem Sichtröhrchen zu achten. www.scheer-heizsysteme.de... -
Seite 12: Flammenwächter Klc 20/203
Zündkabel auf Abstand bringen. Wenn der Feuerungsautomat das Flammensignal nicht übernimmt, muss der Flammenwächter ausgetauscht werden. Auf festen Sitz des 3-poligen Steckers achten. Eine Verschmutzung des Sichtfensters in der Messinghülse kann die Funktion des Flammenwächters beein- trächtigen. www.scheer-heizsysteme.de... -
Seite 13: Steuergerät Lmo
Die mehrfarbige Signalleuchte im Entriegelungstaster ist das zentrale An- zeigeelement für visuelle Diagnose sowie Interface-Diagnose. Im norma- len Betrieb werden die verschiedenen Zustände in Form von Farbcodes gemäß Farbcodetabelle angezeigt. Während der Inbetriebsetzung erfolgt die Anzeige gemäß folgender Ta- belle: www.scheer-heizsysteme.de... -
Seite 14: Kesselschaltfeldregler Integra 3000
= Heiz- kreis 1 = Heiz- kreis 2 Einstellknopf B Wahlknopf A Hauptschalter Bediensperre aktivieren: » Kaminfeger- Taste 5 sek gedrückt halten, funktion „NO“ erscheint im Display Bediensperre aufheben: » Erneut 5 sek drücken, „YES“ erscheint im Display www.scheer-heizsysteme.de... - Seite 15 Kesselschaltfeldregler Integra 3000 Das Schaltfeld bei geöffneter Frontblende Datum Uhrzeit Raumtemperatur im Absenkbetrieb Raumtemperatur im Heizbetrieb Steilheit Heizkurve Warmwasser- temperatur Heizgrenze Vorlaufmaximal- Automatikprogramm begrenzung Heizen Abgefragter Automatikprogramm Wert Zirkulationspumpe Automatikprogramm Serviceebene Warmwasser (nur Fachpersonal) Ferienprogramm Zutrittscode „Partyfunktion“ (nur Fachpersonal) www.scheer-heizsysteme.de...
-
Seite 16: Uhrzeit Einstellen
Drehen beschleunigt die Einstellung) Blende schließen » (oder mit Wahlknopf A andere Funktion wählen) Die Einstellung wird gültig Wahlknopf A Wahlknopf B Hinweis: Mit der Einstellung des Datums wird der Wochentag markiert (1 = Montag ... 7 = Sonntag) www.scheer-heizsysteme.de... -
Seite 17: Heizkurvensteilheit Anpassen
Sa - So 6 - 7 P2 = Programm 2, Wohnhaus mit Absenkung während der Arbeitstage (Werkseinstellung) Tagesblöcke Raumheizung Wochentag Markierte Tage Abgesenkt Mo - Do 1 - 4 6:00 8:00 15:30 22:00 6:00 8:00 15:30 23:00 7:00 23:00 7:00 22:00 www.scheer-heizsysteme.de... -
Seite 18: Heiz-Automatikprogramme Einstellen
Einschaltzeit der ersten aktuel- len Heizperiode der Woche Wahlknopf A Tagesblock/Wochentag u. Zeit » wählen Wahlknopf A eine Rasterstel- » lung im Uhrzeigersinn drehen, bis der Doppelpunkt in der Zeitanzeige und der zweiter Cursor beim Symbol “Uhr“ blinken Wahlknopf A www.scheer-heizsysteme.de... - Seite 19 Wahlknopf A eine Rasterstellung im » Uhrzeigersinn drehen, bis der zweite Cursor beim Symbol „Wasserhahn“ blinkt Mit dem Einstellknopf B einstellen: » on = Warmwasserbereitung gemäß eingestelltem Heizautomatikprogramm und Warmwasserautomatikprogramm freigegeben off = Warmwasserbereitung erfolgt nur gemäß besonderem Warmwasserauto- matikprogramm www.scheer-heizsysteme.de...
-
Seite 20: Parameterliste Mischerbetrieb Mit Separater Heizkreispumpe
Beeinträchtigung der Lebensdauer der Heizungs- Frostgrenze 2.0 °C anlage führen! Min. Fehlerdauer für Vorlauf-Störmeldung 0.0 h • Die „fett“ gedruckten Parameter der Ebenen 6, 7 und 9 dürfen in keinem Fall (vzw. nur nach Rück- sprache mit dem Hersteller) verändert werden! www.scheer-heizsysteme.de... -
Seite 21: Parameterliste (Werkseinstellung)
Pufferfühler MITTE je nach Solaranwendung Speicher UNTEN bei Solaranwendung Pufferfühler UNTEN bei Solaranwendung Pufferfühler OBEN ACHTUNG: Masse für Fühler- Gemeinsamer Vorlauffühler stecker 51 und 52 bei TKR1 Rücklauffühler I, GRÜN Fühlerstecker 50 TKV2 Wärmeerzeuger II Fühler, ROT abnehmen!! Vorlauffühler Heizkreis II, ROT Masse www.scheer-heizsysteme.de... -
Seite 22: Parameterliste - Gleitender Betrieb Mit 3-Wege-Ventil
Beeinträchtigung der Lebensdauer der Heizungs- Frostgrenze 2.0 °C anlage führen! Min. Fehlerdauer für Vorlauf-Störmeldung 0.0 h • Die „fett“ gedruckten Parameter der Ebenen 6, 7 und 9 dürfen in keinem Fall (vzw. nur nach Rück- sprache mit dem Hersteller) verändert werden! www.scheer-heizsysteme.de... -
Seite 23: Beispiele Für Den Hydraulischen Anschluss
3-Wege-Ventil auf Steckplatz 7 chenheizsysteme nicht empfohlen • Das dargestellte Überstromventil ist abzu- gleichen Eine Erweiterung der dargestellten Prinzipien um einen zweiten Heizkreis und bei Verwendung eines ent- sprechenden Speichers um regenerative Wärmeerzeugung ist möglich. Die Parametrireung der Regelung ist entsprechend anzupassen. www.scheer-heizsysteme.de... -
Seite 24: Stromlaufplan Mit Lmo
50 °C-PTC Radialgebläse grün/gelb RG 148 grün/gelb braun braun grau blau schwarz schwarz Start- relais 7-pol. Verbindung Brenner < > Schaltfeld Luftdruckwächter Anforderung Magnetventil Stufe 2 Stufe 1 Buchse 4-pol. braun Wärmeerzeuger Störleuchte Stufe 2 grau blau schwarz Entstörtaste www.scheer-heizsysteme.de... -
Seite 25: Interne Verdrahtung Der Integra
Stecker 7-pol. 10 A Wärmeerzeuger 1 N T1 T2 S3B4 Stufe 1 SK = Sicherheitskette Wärmeerzeuger, 1-2 Anschluss an 15-18 Not = Heizungsnotschalter 23-24 gebrückt Neue Bezeichnung am Schaltfeld: T1 (Kesselthermostat Eingang) T2 (Kesselthermostat Ausgang) S3 (Störleuchte) B4 (Betriebsstundenzähler) www.scheer-heizsysteme.de... -
Seite 26: Störungsdiagnose
Anschlüsse kontrollieren, ggf. aus- tauschen Skalenwert von IRD zu niedrig Einstellung erhöhen eingestellt Rezispalt mit Hilfe der Düsen- zu weit abgesenkt, stockverstellung etwas schließen Flamme zu glasig und Dichtung der Brennerplatte Brenner dichtet nicht zur Kesseltür erneuern www.scheer-heizsysteme.de... -
Seite 27: Elektromagnetische Störungen
Anlage bzw. des Brenners gegebenfalls seine Funktion verlieren bzw. gestört oder unterbrochen wer- den. Die Anlage bzw. der Brenner funktioniert automatisch wieder, sobald die störenden Frequenzen aufhö- ren. Gegebenfalls muss wieder gestartet werden. Gerne beraten wir Sie, mit welchen Maßnahmen, Sie Ihre Anlage bzw. Brenner störungssicherer gestalten können. www.scheer-heizsysteme.de... -
Seite 28: Konformitätserklärung
Eigenschaften. Die Herstellung unterliegt dem genannten Überwachungsverfahren. Das bezeichnete Produkt ist ausschließlich zum Einbau in Warmwasserheizanlagen bestimmt. Der Anlagenhersteller hat sicherzustellen, dass die geltenden Vorschriften für den Einbau und Betrieb des Kessels eingehalten werden. Wöhrden, 1. Januar 2008 SCHEER Heizsysteme & Produktionstechnik GmbH Nicole Schroeter www.scheer-heizsysteme.de... -
Seite 29: Höchstmaß An Behaglichkeit Und Komfort
Öltherme® ALUCondens Öltherme® ALUCondens SCHEER Heizsysteme & Produktionstechnik GmbH Chausseestr. 12 - 16 25797 Wöhrden Tel.: + 49 (0) 4839 / 905-0 Fax.: +49 (0) 4839 / 453 info@scheer-heizsysteme.de www.scheer-heizsysteme.de Höchstmaß an Behaglichkeit und Komfort www.scheer-heizsysteme.de...
