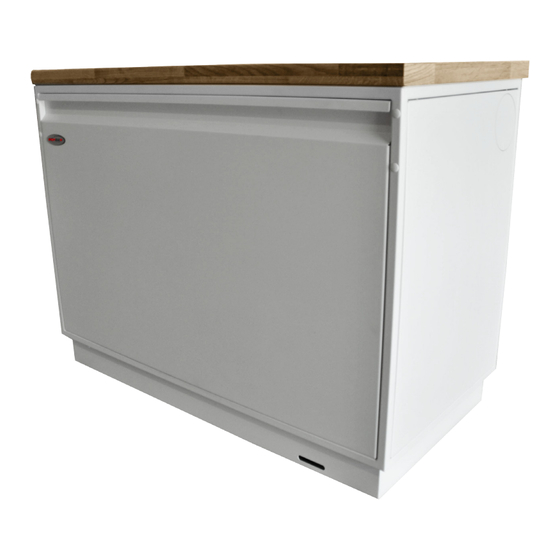

Scheer KHZ Klassik Einbau- Und Wartungsanweisung
Küchenheizzentrale/brennwerttruhe khz-serie
Vorschau ausblenden
Andere Handbücher für KHZ Klassik:
- Einbau- und wartungsanweisung (26 Seiten) ,
- Einbau- und wartungsanweisung (28 Seiten)
Verwandte Anleitungen für Scheer KHZ Klassik
Inhaltszusammenfassung für Scheer KHZ Klassik
- Seite 1 Einbau- und Wartungsanweisung Küchenheizzentrale KHZ Brennwerttruhe MH 10/17 KHZ Komfort MH 15/23 KHZ Klassik MH 30/40 KHZ Exklusiv Innovative Heizsysteme 0032 BMDK 1330...
-
Seite 2: Einführung
Hinweis: Befolgen Sie alle SCHEER Einbau- und Reparaturanleitungen. Beachten Sie alle Warnhinweise. SCHEER übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau durch ungeschultes Personal zurückzuführen sind. Beschrieben sind alle Ausstattungen und Modelle, ohne diese als Sonderausstattung oder Modellvarianten zu kennzeichnen. -
Seite 3: Inhaltsverzeichnis
Bezüglich der Aufstellung der Kessel und den Anforderungen der Heizräume sind die bauaufsichtlich eingeführten Feue- rungsverordnungen zu beachten. Der elektrische Geräteanschluss ist durch eine Elektrofachkraft oder einen Fachkundigen vorzunehmen. Erforder- liche Leitungsquerschnitte sind 1,0 mm² bei Kabellänge bis 2 Meter, darüber sind 1,5 mm² erforderlich. www.scheer-heizsysteme.de... -
Seite 4: Ihre Vorteile Auf Einen Blick / Lieferumfang
Die neue Brennwerttruhe KHZ ist Teil der erfolgreichen ALU- auf die jeweilige Kesselleistung sowie Kesselgröße abge- Condens - Serie von SCHEER. Mit ihren Abmaßen passt sie stimmt. Durch die vollständige Verbrennung des Brennstoffs perfekt in Ihre bestehende Küchenzeile. Die kleinere Variante wird mit der Blue Efficiency®... -
Seite 5: Abmaße Der Küchenheizzentrale Khz
Küchenheizzentrale KHZ Brennwerttruhe Abmaße der Küchenheizzentrale KHZ KHZ Komfort 1100 ÖL Seitenansicht Vorderansicht 230V KHZ Klassik / KHZ Exklusiv Abkürzung Bedeutung Abgasaustritt SCHEER Heizsysteme ALLGEMEINTOLERANZ: ENTGRATEN 05.09 CAD SYSTEM SOLIDWORKS ÄNDERUNG: & Produktionstechnik UND SCHARFE Heizung Vorlauf GmbH KANTEN DIN ISO 2768-m BRECHEN Heizung Rücklauf... -
Seite 6: Flammenwächter Klc 20/230
Zündkabel auf Abstand bringen. Wenn der Feuerungsautomat das Flammensignal nicht übernimmt, muss der Flammenwächter ausgetauscht werden. Auf festen Sitz des 3-poligen Steckers achten. Eine Verschmutzung des Sichtfensters in der Messinghülse kann die Funktion des Flammenwächters beein- trächtigen. www.scheer-heizsysteme.de... -
Seite 7: Steuergerät Lmo 39
Die mehrfarbige Signalleuchte im Entriegelungstaster ist das zentrale An- zeigeelement für visuelle Diagnose sowie Interface-Diagnose. Im norma- len Betrieb werden die verschiedenen Zustände in Form von Farbcodes gemäß Farbcodetabelle angezeigt. Während der Inbetriebsetzung erfolgt die Anzeige gemäß folgender Ta- belle: www.scheer-heizsysteme.de... -
Seite 8: Stromlaufplan Mit Danfoss Vorwärmung Und Lmo
Küchenheizzentrale KHZ Brennwerttruhe mit Danfoss-Vorwärmung und Feuerungsautomat LMO 39 Stromlaufplan blau schwarz braun braun Heizölvorwärmung blau Danfoss schwarz weiß Zündtransformator Radialgebläse Ölpumpenantrieb Magnetventil Luftdruckwächter max. 10 A Phase Schutzleiter Nullleiter Kesselthermostat - Eingang Kesselthermostat - Ausgang Störleuchte Betriebsstundenzähler www.scheer-heizsysteme.de... -
Seite 9: Kesselkreislaufpumpe Alpha
Nennweite: G 1 1/2 Nenndruck (bar): PN 10 Einbaulänge: 130 mm Elektrische Daten: Leistungsaufnahme P1: 5 .. 45 W Netzfrequenz: 50 Hz Nennspannung: 1 x 230 V Maximale Stromaufnahme: 0.05 .. 0.38 A Schutzart (gemäß IEC 34-5): IP42 Isolationsklasse (IEC 85): F www.scheer-heizsysteme.de... -
Seite 10: Ausdehnungsgefäß 16 Liter
Befestigungsschraube vom Mischkopf lösen und Mischkopf abziehen Nach erfolgtem Düsenwechsel ist die Lufthülse der Mischeinrichtung mit der Öldüse bündig zu setzen. Die Öldüse darf auf keinen Fall aus der Lufthülse herausragen! Es ist auf die Flucht des Flammenwächters mit dem Sichtröhrchen zu achten. www.scheer-heizsysteme.de... -
Seite 11: Einstellen Des Rezirkulationsspaltes
Einstelltabelle zu wählen. Einstellschraube Eine Nichtbeachtung des Spaltmaßes „s“ kann zum Abbrennen der Zündelektroden, Koksbil- dung, zur Beschädigung des Flammenrohres und zu Kaltstartproblemen führen. -Werte unter 36 ppm können zu Störungen führen, in diesem Fall das Maß „s“ verkleinern www.scheer-heizsysteme.de... -
Seite 12: Einstellen Des Co 2 -Wertes
15 - 23 kW Brennertyp Gebläse RG 130 RG 130 RG 130 RG 148 Lufthülse Ø 15,7/24 Ø 17,5/31 Ø 17,5/31 Ø 17,5/31 Scheer Öldüse 0,30/60 °SF 0,35/60 °SF 0,35/60 °SF 0,25/80°SC Rezi-Spalt Pumpendruck Stufe 1 8 bar 10 bar 8 bar... -
Seite 13: Einstellung Des Pumpendruckes
Drücke für die erste und zweite Brennerstufe an den Einstellschrauben einzustellen. Stufe 1 Stufe 2 Druck- Druck- einstellung messung Stufe 1 Vakuum- Der Brenner startet stets in der Stufe 2! messung Dem Brenner muss sauberes, blasenfreies Öl zugeführt werden! Druck- einstellung Stufe 2 Ölpumpe Art.-Nr.: 011757 www.scheer-heizsysteme.de... -
Seite 14: Aufbau Der Küchenheizzentrale
230 V / 50 Hz, 40 VA Max. Fördermenge (l/h): Max. Förderhöhe (m): Tankinhalt (l): Alarmschaltung: max. 230 V, 8 A (Ohmsche Last) NO normal offen/NC normal geschlossen Druckschlauch - Ø (mm): 6 x 1,5 Für Brennwertsysteme bis (kW): Gewicht ca. (kg): www.scheer-heizsysteme.de... -
Seite 15: Kesselschaltfeldregler Integra
= Heiz- kreis 1 = Heiz- kreis 2 Einstellknopf B Wahlknopf A Hauptschalter Bediensperre aktivieren: » Kaminfeger- Taste 5 sek gedrückt halten, funktion „NO“ erscheint im Display Bediensperre aufheben: » Erneut 5 sek drücken, „YES“ erscheint im Display www.scheer-heizsysteme.de... - Seite 16 Kesselschaltfeldregler Integra 3000 Das Schaltfeld bei geöffneter Frontblende Datum Uhrzeit Raumtemperatur im Absenkbetrieb Raumtemperatur im Heizbetrieb Steilheit Heizkurve Warmwasser- temperatur Heizgrenze Vorlaufmaximal- Automatikprogramm begrenzung Heizen Abgefragter Automatikprogramm Wert Zirkulationspumpe Automatikprogramm Serviceebene Warmwasser (nur Fachpersonal) Ferienprogramm Zutrittscode „Partyfunktion“ (nur Fachpersonal) www.scheer-heizsysteme.de...
-
Seite 17: Uhrzeit Einstellen
Drehen beschleunigt die Einstellung) Blende schließen » (oder mit Wahlknopf A andere Funktion wählen) Die Einstellung wird gültig Wahlknopf A Wahlknopf B Hinweis: Mit der Einstellung des Datums wird der Wochentag markiert (1 = Montag ... 7 = Sonntag) www.scheer-heizsysteme.de... -
Seite 18: Heizkurvensteilheit Anpassen
Sa - So 6 - 7 P2 = Programm 2, Wohnhaus mit Absenkung während der Arbeitstage (Werkseinstellung) Tagesblöcke Raumheizung Wochentag Markierte Tage Abgesenkt Mo - Do 1 - 4 6:00 8:00 15:30 22:00 6:00 8:00 15:30 23:00 7:00 23:00 7:00 22:00 www.scheer-heizsysteme.de... -
Seite 19: Heiz-Automatikprogramme Einstellen
Einschaltzeit der ersten aktuel- len Heizperiode der Woche Wahlknopf A Tagesblock/Wochentag u. Zeit » wählen Wahlknopf A eine Rasterstel- » lung im Uhrzeigersinn drehen, bis der Doppelpunkt in der Zeitanzeige und der zweiter Cursor beim Symbol “Uhr“ blinken Wahlknopf A www.scheer-heizsysteme.de... - Seite 20 Wahlknopf A eine Rasterstellung im » Uhrzeigersinn drehen, bis der zweite Cursor beim Symbol „Wasserhahn“ blinkt Mit dem Einstellknopf B einstellen: » on = Warmwasserbereitung gemäß eingestelltem Heizautomatikprogramm und Warmwasserautomatikprogramm freigegeben off = Warmwasserbereitung erfolgt nur gemäß besonderem Warmwasserauto- matikprogramm www.scheer-heizsysteme.de...
-
Seite 21: Parameterliste (Werkseinstellung)
Beeinträchtigung der Lebensdauer der Heizungs- Frostgrenze 2.0 °C anlage führen! Min. Fehlerdauer für Vorlauf-Störmeldung 0.0 h • Die „fett“ gedruckten Parameter der Ebenen 6, 7 und 9 dürfen in keinem Fall (vzw. nur nach Rück- sprache mit dem Hersteller) verändert werden! www.scheer-heizsysteme.de... - Seite 22 Pufferfühler MITTE je nach Solaranwendung Speicher UNTEN bei Solaranwendung Pufferfühler UNTEN bei Solaranwendung Pufferfühler OBEN ACHTUNG: Masse für Fühler- Gemeinsamer Vorlauffühler stecker 51 und 52 bei TKR1 Rücklauffühler I, GRÜN Fühlerstecker 50 TKV2 Wärmeerzeuger II Fühler, ROT abnehmen!! Vorlauffühler Heizkreis II, ROT Masse www.scheer-heizsysteme.de...
-
Seite 23: Hyraulischer Anschluss
3-Wege-Ventil auf Steckplatz 7 • Das dargestellte Überstromventil ist abzu- gleichen Eine Erweiterung des dargestellten Prinzips um einen zweiten Heizkreis und bei Verwendung eines entspre- chenden Speichers um regenerative Wärmeerzeugung ist möglich. Die Parametrireung der Regelung ist entsprechend anzupassen. www.scheer-heizsysteme.de... -
Seite 24: Ersatzteile
Ölbrennerdüse 0.30 - 60° - SF für 10/17 kW 022540 Ölbrennerdüse 0.35 - 60° - SF für 11/19 kW, 15/23 kW 022541 Plattenwärmetauscher 036480 Kondensatpumpe 7000110 Kondensatschlauch 21/25 mm (Meterpreis) 169913 Brauchwasserspeicher 80 Liter 036102 Ölfilter FloCo-Top-2KM 040514 *nicht verfügbar in 8/14 kW und 10/17 kW www.scheer-heizsysteme.de... -
Seite 25: Küchenheizzentrale Khz Brennwerttruhe
Küchenheizzentrale KHZ Brennwerttruhe Küchenheizzentrale KHZ Brennwerttruhe SCHEER Heizsysteme & Produktionstechnik GmbH Chausseestr. 16 25797 Wöhrden Tel.: + 49 (0) 4839 / 905-0 Fax.: +49 (0) 4839 / 453 info@scheer-heizsysteme.de www.scheer-heizsysteme.de Höchstmaß an Behaglichkeit und Komfort www.scheer-heizsysteme.de...
