Bremsen

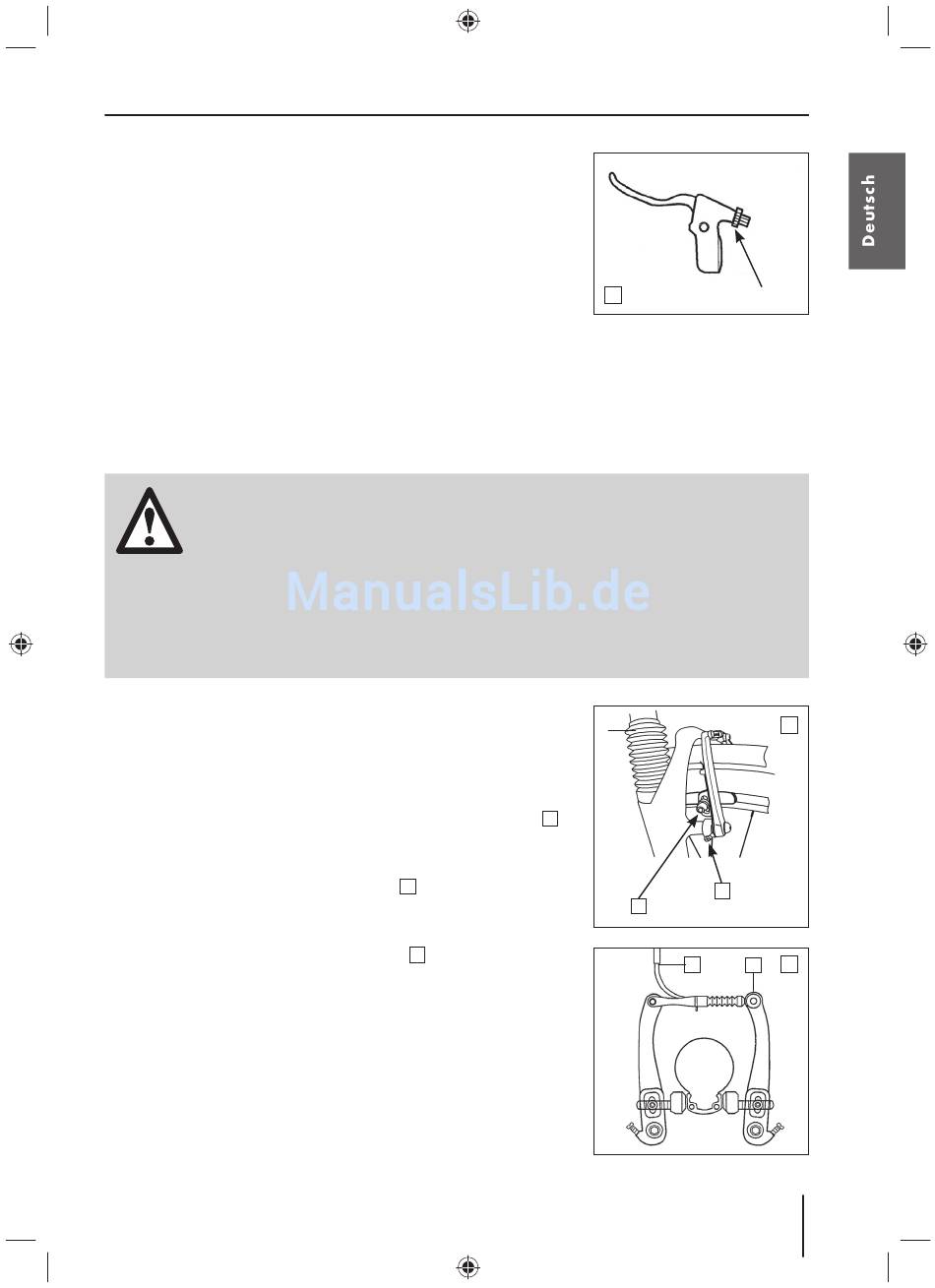

1. Drehen Sie an der Einstellschraube (Abb. M) am Brems-
hebel, um den Leerweg des Bremshebels zu regu-
lieren.
2. Betätigen Sie nach dem Einstellen den Bremshebel ca.
8 – 10 mal im Stand, um Spielräume am Bremshebel
und an den Bremsbelägen zu beseitigen.
3. Justieren Sie den Leerweg des Bremshebels gegebenen-
falls noch einmal nach.
V-Brake-Felgenbremse

Bremsschuhe austauschen

• Kontrollieren Sie vor jeder Fahrt den Abnutzungsgrad der Bremsschuhe.
Beim Fahren mit stark abgenutzten Bremsschuhen kann es zu einem völligen
Bremskraftverlust kommen! Unfallgefahr!
• Tauschen Sie die Bremsschuhe nur gegen Original-Ersatzteile aus. Achten Sie
GEFAHR
unbedingt darauf, dass Sie nur Bremsschuhe verwenden, die für die verwen-
dete Felge geeignet ist (Stahl oder Alu). Eine ordnungsgemäße Funktion ist
sonst nicht gewährleistet. Unfallgefahr!
• Wechseln Sie die Bremsschuhe immer nur paarweise aus, da die Bremse sonst
nicht korrekt arbeitet oder sich die Bremskraft vermindert. Unfallgefahr!
Die Bremsbeläge, bei Felgenbremsen auch Bremsschuhe
genannt, unterliegen dem Verschleiß. Kontrollieren Sie des-
halb regelmäßig den Abnutzungsgrad und tauschen Sie sie
spätestens beim Bemerken eines Bremskraftverlustes aus:
1. Lösen Sie die Schrauben der Bremsschuhe (Abb. N
auf der linken und rechten Seite mit einem 5-mm-Innen-
Sechskant-Schlüssel.
2. Lösen Sie die Schraube (Abb. O
festigung mittels eines 5-mm-Innen-Sechskantschlüssels.
3. Tauschen Sie beide Bremsschuhe aus.
4. Ziehen Sie die Schraube (Abb. O
wieder fest an.
5. Stellen Sie anschließend die Bremsschuhe wie nach-
folgend beschrieben, sowie den Bremshebel, ein.
EBike_Stratos_D_2013.indd 21 EBike_Stratos_D_2013.indd 21
)
1
) der Bremszug-Be-
2
) des Bremszuges
2
M
Einstellschraube
2
1
Einstellschraube
1 2
21
N
O
