5.7.3 Kopfhörer-Anschluss
Mehrere Kopfhörer gleichen Typs können parallel angeschlossen
werden. Die Gesamtimpedanz sollte 60 Ω nicht unterschreiten.
5.7.4 Externer Audio-Eingang
Der externe Audio Eingang dient für Warnsignale aus anderen Quellen.
Falls dieser Eingang nicht benutzt wird, sollte die entsprechende Leitung
(Pin 5) nach GND kurzgeschlossen werden, um Störungen zu vermeiden.
5.7.5 Lautsprecher-Anschluss
Die hohe Lausprecherleistung des KRT2 erfordert einen Differenzial-
Anschluss.
Der Lautsprecher darf daher nicht einseitig geerdet sein, sondern
beide Leitungen müssen isoliert verlegt werden.
Dies ist insbesondere beim Segelflug nach Umrüstung von älteren Geräten
zu beachten.
Zur Sicherheit sollte auf hohen Widerstand zwischen einer
Lautsprecherleitung und KRT2-Gehäuse geprüft werden.

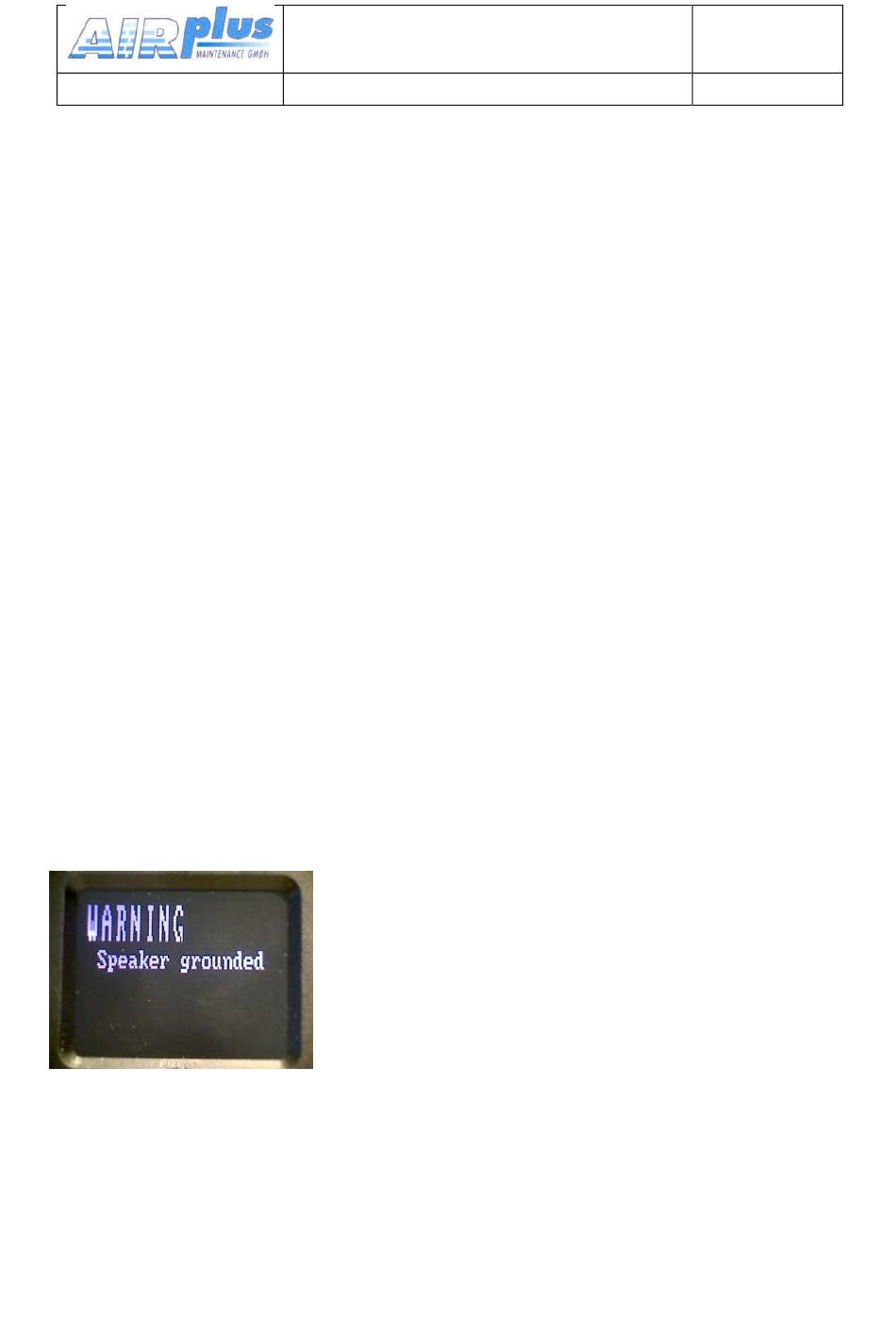

Nach dem Einschalten des Gerätes erscheint im Falle dieser Masse-
Verbindung diese Warnung auf dem Bildschirm.
Ein längerer Betrieb unter diesen Bedingungen kann einen Defekt
hervorrufen.
