Elektrische Anschlüsse

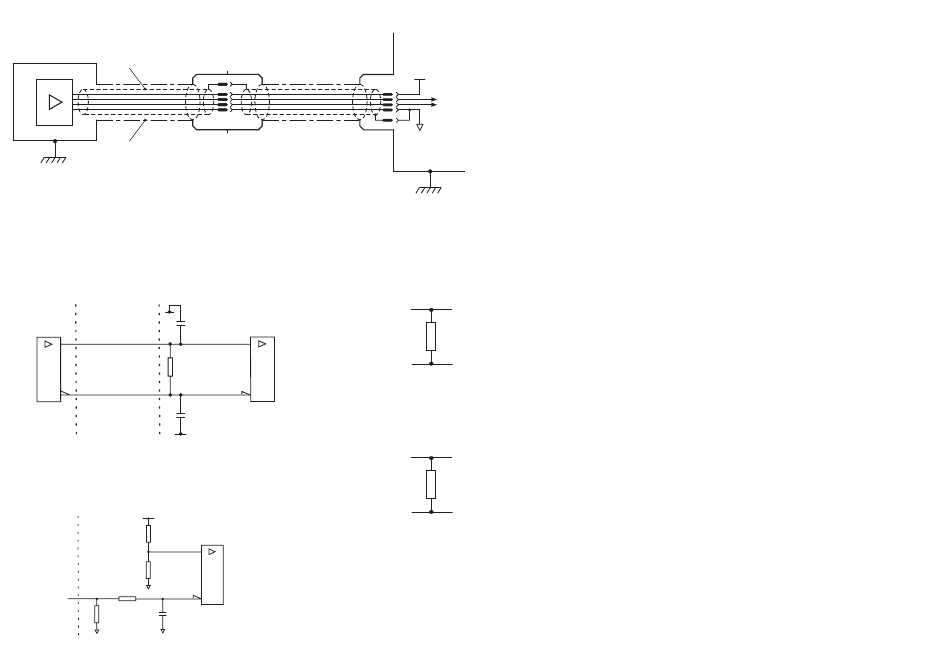

Erdung und Schirmung
RGH40
Innere Schirmung
Äußere Schirmung
*
Informationen zur Verwendung von Verlängerungskabeln erhalten Sie von Renishaw.
WICHTIG: Der äußere Schirm sollte mit der Maschinenerde (Feldmasse) verbunden werden. Der innere Schirm sollte nur an der Folgeelektronik mit
dem 0-V-Anschluss verbunden werden. Es ist darauf zu achten, dass der innere und äußere Schirm voneinander isoliert sind. Falls der innere und der
äußere Schirm miteinander verbunden sind, führt dies zu einem Kurzschluss zwischen 0 V und der Erde, was elektrisches Rauschen bewirken kann.
Empfohlene Signalabschlüsse
Digitalausgänge – RGH40T, D, G, X, N, W, Y, H
0 V
Abtastkopf
220 pF
A B Z+
= 120 Ω
120 Ω
Kabel Z
0
A B Z -
220 pF
0 V
Standard RS422A Leitungsempfänger-Schaltung
Zusätzliche Kondensatoren reduzieren eventuelles Signalrauschen.
Signalabschluss Alarmsignal (single-ended)
(Option 05)
5 V
Abtastkopf
4k7 Ω
Folgeelektronik
1k8 Ω
100 Ω
E-
4k7 Ω
100nF
RGH40 RGS40-G
Installationshandbuch
Folgeelektronik
*
Verlängerungskabel
0 V
Analogausgang – RGH40A
V
V
V
+
0
1
2
Folgeelektronik
V
V
V
-
0
1
2
Ausgang Endschalter
5 V bis 24 V
V
V
P Q
p
q
†
R so groß wählen, dass 20 mA nicht überschritten werden.
Alternativ ein Relais oder einen Optokoppler verwenden.
5 V
Ausgangssignale
120 Ω
†
R
11
