Inhaltszusammenfassung für Hanna Instruments HI96737

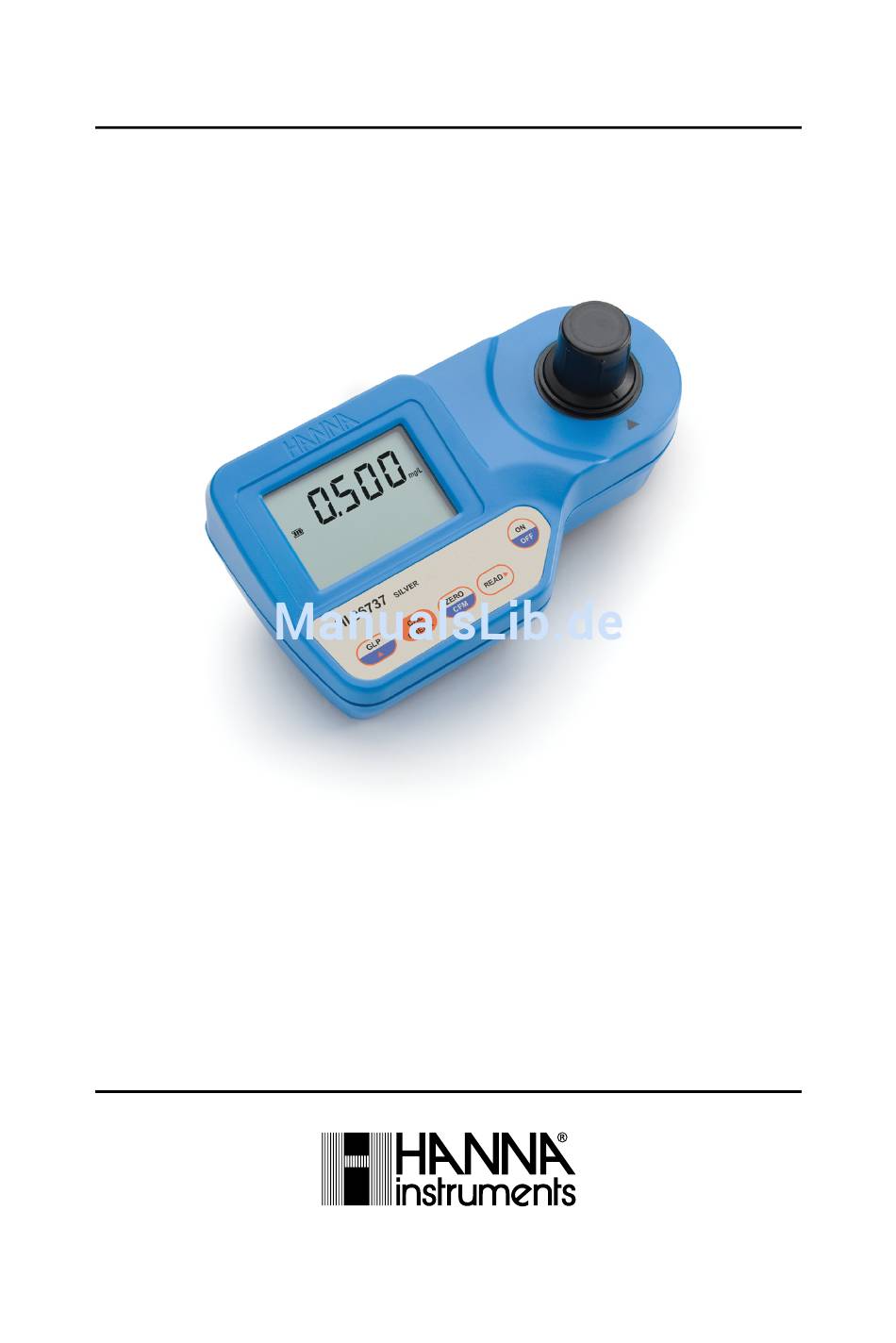

- Seite 1 Bedienungsanleitung HI96737 Photometer für Silber Stand 2017_10 www.hannainst.de...
- Seite 2 Bedienungsanleitung beachtet werden. Hanna Instruments übernimmt keine Haftung für Schäden, die durch unsachge- mäßen Gebrauch bzw. fehlerhafte Bedienung entstehen. Alle Rechte sind Hanna Instruments vorbehalten. Vervielfäl- tigungen im Ganzen oder in Teilen sind ohne schriftliche Ge- nehmigung des Urheberrechtsinhabers (Hanna Instruments Inc., Woonsocket, Rhode Island, 02895, USA) verboten.
-
Seite 3: Anwendungs- Und Sicherheitshinweise
Anwendungs- und Sicherheitshinweise • Untersuchen Sie das Gerät unmittelbar nach der Liefe- rung sorgfältig auf mögliche Transportschäden. Bei Bean- standungen und Garantiefällen kontaktieren Sie Ihre örtliche Hanna-Instruments-Niederlassung und fordern Sie eine Autorisation zur Rücksendung an. Wir bitten Sie, die Ware möglichst in ihrer Originalverpackung an uns zurückzusenden. -
Seite 4: Entsorgung
Geräten, die Sie in der Nähe verwenden, zu Interferenzen kommen. • Membranen und Sensorspitzen von Elektroden niemals direkt berühren, um Beschädigungen zu vermeiden. • Jegliche Veränderungen, die der Benutzer an dem Gerät vornimmt, können die EMV-Leistung verringern und füh- ren zum Erlöschen der Garantie. Entsorgung Dieses Gerät gehört am Ende seiner Lebensdauer nicht in die Mülltonne, sondern ist umweltgerecht zu entsorgen. -
Seite 5: Inhaltsverzeichnis
Inhalt Anwendungs- und Sicherheitshinweise ....3 Entsorgung ......... . . 4 Garantie . -
Seite 6: Allgemeine Beschreibung

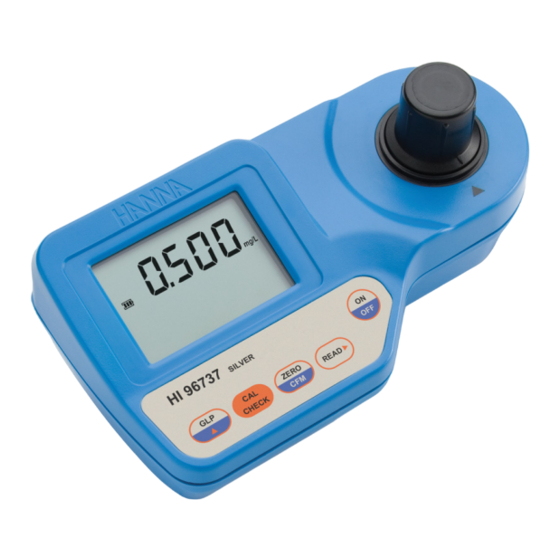

Allgemeine Beschreibung Das HI96737 ist ein mikroprozessorgesteuertes Einzelpara- meter-Photometer modernster Technologie zur Messung von Silber in wässrigen Lösungen. Die Analyse erfolgt im Messbereich zwischen 0,000 bis 1,000 mg/L in Anlehnung an die 1-(2-Pyridylazo)-2-Naphtol-PAN-Methode. Die Reagenzienzugabe erfolgt in flüssiger Form. Für maxima- le Reproduzierbarkeit sind die Reagenzien von Hanna Instru- ments in exakter Konzentration abgepackt erhältlich (s. - Seite 7 • Küvetten-Fixiersystem zur Sicherung konsistenter Küvettenposition und somit identischer Lichtpfadlängen für alle Messungen • Ausgabe der Messergebnisse in für die Messaufgabe pas- senden Einheiten • Hilfreiche Fehlermeldungen zur erleichterten Fehlersu- • Überhitzungsschutz zur Einhaltung der für die Messung korrekten Temperaturen...
-
Seite 8: Technische Daten
Technische Daten Messbereich 0,000 bis 1,000 mg/L (ppm) Auflösung 0,001 mg/L (ppm) Genauigkeit bei 25 °C ±0,005 mg/L; ±10% des Messwerts Methode Anpassung an die 1-(2-Pyridylazo)-2- Naphtol-PAN-Methode Lichtquelle Wolframlampe Lichtdetektor Siliziumphotodiode mit schmalbandi- gem Interferenzfilter bei 575 nm Spannungsversor- 9-V-Batterie gung Automatische Ab- Nach 10 Minuten Nichtbenutzung im... -
Seite 9: Präzision Und Genauigkeit
Präzision und Genauigkeit Die Präzision eines Messge- rätes ist dessen Fähigkeit, systematisch fehlerfrei zu messen. Präzision wird als richtig, zuverlässig richtig, nicht zuverlässig Standardabweichung ange- nicht richtig, zuverlässig nicht richtig, nicht zuverlässig geben. Die Genauigkeit eines Mess- gerätes ist dessen Fähigkeit, bei identischen Messbedin- gungen annähernd gleiche Messergebnisse anzuzei-... -
Seite 10: Das Messprinzip
Das Messprinzip Die Photometrie wird vor allem bei der Analyse von Trink- und Abwasser angewandt. Sie basiert auf dem Prinzip, dass die Farbe einer Substanz durch Absorption und Streuung elektro- magnetischer Lichtwellen entsteht. In der Photometrie kom- men kolorimetrische Verfahren zum Einsatz, dazu werden Bestandteile des Wassers mittels spezieller Chemikalien ein- gefärbt. - Seite 11 Lichtstrahls nach Durchqueren der Messküvette. Eine Lichtquelle erzeugt einen Lichtstrahl mit bekannter Wel- lenlänge und mit einer Lichtintensität Io. Das Hanna Instruments Photometer erzeugt das für die Mes- sung geeignete Licht mittels einer speziellen Subminiatur- Wolframlampe mit Schmalbandinterferenzfilter und bietet eine hohe Leistung bei verlässlichen Messergebnissen.
-
Seite 12: Funktionsbeschreibung
Funktionsbeschreibung 1.GLP//-Taste 2.CAL CHECK-Taste 3.ZERO/CFM-Taste 4.READ/ /TIMER- Taste 5.ON/OFF-Taste 6.LCD 7.Küvetten-Fixierung • ON/OFF: Ein- und Ausschalten des Photometers • ZERO/CFM: Durchführung des Nullabgleichs, Bestäti- gung von Messwerten oder Wiederherstellung der Werk- seinstellungen • READ/ /TIMER: • Im Messmodus: Drücken: Durchführung einer Messung Halten: Starten eines vorprogrammierten Countdowns •... -
Seite 13: Funktionsmodi
Funktionsmodi • Messmodus Zur Durchführung einer Messung (voreingestellt) • Kalibriermodus Zur Durchführung der Gerätekalibrierung. Halten Sie zum Starten des Kalibriermodus die CAL CHECK-Taste für 3 Sekunden gedrück. Im Display erscheint “CAL”. • GLP-Modus Zum Aufrufen von Kalibrierdaten oder zur Wiederherstel- lung der Werkseinstellungen Drücken Sie zum Starten des GLP-Modus die GLP/-Taste. -
Seite 14: Display
Display 1. Lampen-, Küvetten- und Detektor-Symbol (Nullabgleich oder Messvorgang) 2. Fehler- und Warnmeldungen 3. Batterie-Symbol (Batterieladestatus) 4. Sanduhr-Symbol (interner Check) 5. Statusmeldungen 6. Uhr-Symbol (Reaktionszeit) 7. Datumsanzeige 8. Hauptdisplay 9. Messeinheiten 10.Sekundärdisplay... -
Seite 15: Fehler Und Warnhinweise
Fehler und Warnhinweise Im Falle eines fehlerhaften Zustands des Geräts oder einer Fehlmessung (z.B. bei Messwerten außerhalb des erwarteten Bereichs) wird ein Signalton ausgegeben und eine Fehlermel- dung angezeigt. Fehler während des Nullabgleichs Light High (Zuviel Licht): Für eine Mes- sung ist zuviel Licht vorhanden. -
Seite 16: Fehler Während Der Kalibrierung
Zero: Es wurde kein Nullabgleich durchge- führt. Befolgen Sie die entsprechenden Hinweise in der Methodenbeschreibung. Wert unterhalb des Messbereichs: Die blinkende Anzeige „0.00“ weist dar- auf hin, dass die Probe weniger Licht als die Blindprobe absorbiert. Überprüfen Sie den Vorgang und stellen Sie sicher, dass für Nullabgleich und Messung die- selbe Küvette verwendet wird. -
Seite 17: Weitere Fehler Und Warnhinweise
Weitere Fehler und Warnhinweise Cap error: Licht dringt in die Messzelle ein. Vergewissern Sie sich, dass der Küvet- tendeckel geschlossen ist. Cooling lamp: Die Lampe muss abkühlen, um Überhitzung zu vermeiden. Battery low: Batterieladestatus niedrig. Wechseln Sie die Batterie so bald wie mög- lich. -
Seite 18: Tipps Für Genaue Messergebnisse
Tipps für genaue Messergebnisse Generelle Hinweise • Um genaue Messungen zu gewährleisten, ist die Ent- nahme einer aussagekräftigen Probe erforderlich. Ver- wenden Sie daher zur Probenahme immer saubere Behältnisse. • Eigenfärbung oder Schwebstoffgehalt der Probe können zu Interferenzen führen. Falls erforderlich behandeln Sie die Probeflüssigkeit mit Aktivkohle vor oder filtrieren Sie sie. -
Seite 19: Verwendung Von Spritzen
Reaktionstemperatur von 25 °C. Im Allgemeinen muss die Reaktionszeit für Temperaturen unter 20 °C verlängert und für Temperaturen über 25 °C verkürzt werden. Verwendung von Spritzen Um mit der 1 mL Spritze genau zu dosieren: • Schieben Sie den Kolben vollständig in die Spritze und tauchen Sie deren Spitze in die Lösung. -
Seite 20: Verwendung Von Küvetten
Verwendung von Küvetten • Verschließen Sie die Küvette stets mit dem HDPE-Kunststoff- stopfen und der Kappe, um Kon- tamination, Auslaufen oder Verdunstung von Substanzen zu vermeiden. Die Küvettenkappe verhindert ebenfalls das Eindrin- gen von externem Licht während des Messvorgangs. Für reproduzierbare Ergebnisse ach- ten Sie darauf, die Kappe jeweils gleich fest aufzuschrau- ben. - Seite 21 warten Sie, bis sich das Reagenz an der Unterseite gesammelt hat (s. „(2)“ in der Abbildung). Stellen Sie dann die Küvette in die Ausgangsposition zurück. Wiederholen Sie den Vorgang mehrmals, bis sich das gesamte Reagenz gelöst hat. • Schütteln: Schütteln Sie die Küvette durch Schwen- ken oder sanfte bzw.
-
Seite 22: Vor Dem Ersten Gebrauch
Vor dem ersten Gebrauch Bereiten Sie das Gerät vor dem ersten Gebrauch wie folgt vor: • Entfernen Sie die Staubschutzhülle vom Messschacht. • Setzen Sie die Batterie ein wie unter “Batteriewechsel” auf Seite 37 beschrieben. • Stellen Sie das Gerät auf eine ebene Unterlage. •... - Seite 23 3. Geben Sie 1,0 mL Reagenz A (HI93737A-0) in den ersten Becher (#1) und rühren Sie die Lösung vorsichtig um. Dies ist die Nullprobe. 4. Geben Sie 1,0 mL Reagenz B (HI93737B-0) in den zweiten Becher (#2) und rühren Sie die Lösung vorsichtig um.
- Seite 24 10.Halten Sie die READ/ /TIMER- Taste für 3 Sekunden gedrückt. Das Display zeigt den Countdown bis zum nächsten Schritt. Alternativ warten Sie 2 Minuten. 11.Füllen Sie eine Küvette (#1) bis zur 10 mL 10 mL-Markierung mit der Lösung aus dem ersten Messbecher (Null- probe).
- Seite 25 16.Setzen Sie die Küvette in den Messschacht. Stellen Sie dabei sicher, dass die Küvette richtig einrastet. 17.Drücken Sie die READ/ /TIMER- Taste, um die Messung zu starten. Im Display erscheinen das Lam- pen-, Küvetten- und Detektor- symbol, abhängig von der Messphase. Nach erfolgter Messung zeigt das Display den Gehalt an Silber (Ag) in mg/L an.
-
Seite 26: Interferenzen
Interferenzen Interferenzen können verursacht werden durch: • Aluminium (Al ) > 30 mg/L • Calcium (Ca ) > 1000 mg/L (als CaCO • Cadmium (Cd ) > 20 mg/L • Chlorid (Cl ) > 8000 mg/L • Kohlendioxid (CO ) > 1,5 mg/L •... -
Seite 27: Validierung Mit Cal Check
Sie mit den CAL Check™ Standards von Hanna Instru- ments eine Validierung durchführen. Achtung Führen Sie eine Validierung oder Kalibrierung nur mit den CAL Check Standards von Hanna Instruments und bei einer Temperatur zwischen 18 und 25°c durch. 1. Drücken Sie die ON/OFF-Taste, um das Gerät einzuschalten. - Seite 28 Gerät ist zur Validierung bereit. 4. Nehmen Sie die Küvette aus dem Messschacht. 5. Setzen Sie die CAL-Check-Küvette B für die Messung (HI96737-11) in den Messschacht. Stellen Sie dabei sicher, dass die Küvette richtig einrastet. 6. Drücken Sie die CAL CHECK- Taste.
- Seite 29 Nach erfolgreicher Validierung erscheint im Display der für den CAL Check Standard ermittelte Wert. Vergleichen Sie diesen Wert mit dem im CAL-Check-Zertifikat notierten Wert des Standards. 7. Liegt der Wert außerhalb des im Zertifikat beschriebenen Tole- ranzbereichs, prüfen Sie die Küvette auf Verschmutzungen (z.B.
-
Seite 30: Kalibrierung Mit Cal Check
CAL CHECK-Taste oder der ON/OFF-Taste unterbrochen werden. Achtung Führen Sie eine Validierung oder Kalibrierung nur mit den CAL Check Standards von Hanna Instruments und bei einer Temperatur zwischen 18 und 25°c durch. 1. Drücken Sie die ON/OFF-Taste, um das Gerät einzuschalten. - Seite 31 Gerät ist zur Kalibrierung bereit. 5. Nehmen Sie die Küvette aus dem Messschacht. 6. Setzen Sie die CAL-Check-Küvette B für die Messung (HI96737-11) in den Messschacht. Stellen Sie dabei sicher, dass die Küvette richtig einrastet. 7. Drücken Sie die READ/ / TIMER-Taste, um die Messung zu starten.
- Seite 32 Im Display erscheinen das Lam- pen-, Küvetten- und Detektorsym- bol, abhängig von der Messphase. Nach erfolgreicher Kalibrierung zeigt das Display für einige Sekun- den den Wert des Kalibrierstan- dards. Hinweise • Erscheint die Anzeige "STD HIGH", liegt der ermittelte Wert über dem Toleranzbereich für den Standard.
- Seite 33 b. Bestätigen Sie die Eingabe mit oder der ZERO/CFM-Taste oder mit der READ/ /TIMER-Taste. Die Ziffern der Monatsanzeige blinken. c. Drücken Sie die GLP/-Taste, um den gewünschten Monat anzuzeigen (01-12). Halten Sie die Taste gedrückt, um die Monatsanzeige zu ändern (auf- steigend).
- Seite 34 f. Bestätigen Sie die Eingabe f oder mit der ZERO/CFM-Taste oder mit der READ/ /TIMER- Taste. Hinweis Durch Drücken der READ/ / TIMER-Taste kann zwischen Tag, Monat und Jahr gewech- selt werden. Das Display zeigt für eine Sekunde die Anzeige "STOR". Die Kalibrier- werte sind nun gespeichert.
-
Seite 35: Glp (Gute Laborpraxis)
GLP (Gute Laborpraxis) Im GLP-Modus kann das Datum der letzten Kalibrierung eingesehen und das Gerät auf die Werkskalibrierung zurück- gesetzt werden. Anzeige des letzten Kalibrierdatums 1. Drücken Sie die GLP/-Taste. Das Gerät wechselt in den GLP- Modus und zeigt das letzte Kali- brierdatum an. - Seite 36 2. Drücken Sie die READ/ /TIMER- Taste. Das Gerät wechselt zur Anzeige „CAL“ und die blinkende Anzeige „CLR CFM“ erscheint. 3. Um die Löschung der bisherigen Kalibrierung und das Zurückset- zen des Geräts auf die Werkskali- brierung zu bestätigen, drücken Sie die ZERO/CFM-Taste.
-
Seite 37: Batteriemanagement
Batteriemanagement Zum Schonen der Batterie schaltet sich das Gerät nach 10 Mi- nuten Messpause im Messmodus und nach einer Stunde im Kalibriermodus aus. Falls vor dem automatischen Abschalten ein gültiger Mess- wert im Display angezeigt wurde, erscheint dieser nach er- neutem Einschalten in der Anzeige. -
Seite 38: Batteriewechsel
Batteriewechsel Zum Wechseln der Batterie gehen Sie wie folgt vor: Schalten Sie das Gerät durch Drücken der ON/OFF-Taste aus. 1. Öffnen Sie die Batteriefach- abdeckung auf der Unter- seite des Geräts durch Drehen im Uhrzeigersinn (siehe Abbildung). 2. Entnehmen Sie die alte Bat- terie und ersetzen Sie sie durch eine neue (9-V-Block). -
Seite 39: Zubehör
Reagenzien-Kit für Silber (50 Tests) HI93737-01 Reagenzien-Kit für Nickel (150 Tests) HI93737-03 Weiteres Zubehör Artikelnummer Beschreibung CAL Check™ Standardküvetten (1 Set) HI96737-11 9-Volt-Blockbatterie (10 Stück) HI721310 Reinigungtuch für Küvetten (4 Stück) HI731318 Glasküvetten (4 Stück) HI731331 Deckel für Glasküvetten (4 Stück) HI731335 Reinigungslösung für Messküvetten... - Seite 40 Nachdruck - auch auszugsweise - nur mit schriftlicher Genehmigung gestattet. Hanna Instruments ist eine eingetragene Marke von Hanna Instruments Inc. Das Hanna Instruments Logo und CAL Check sind Marken von Hanna Instru- ments Inc. * Andere Firmen- und Produktnamen sind Marken oder eingetragene Marken...
