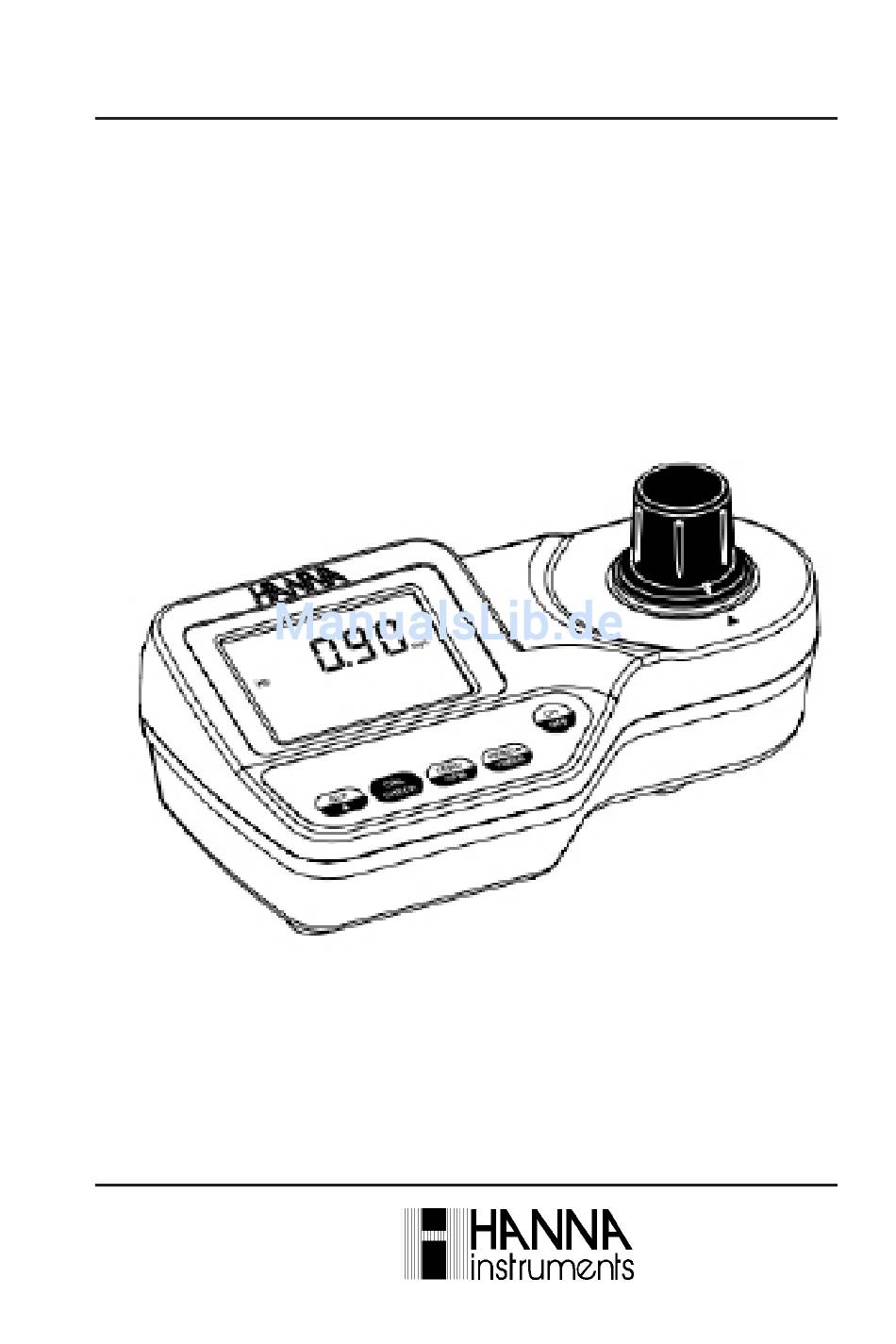

- Seite 1 Bedienungsanleitung HI 96748 Photometer für Mangan Messbereich - niedrig Stand: V1 02/14 w w w . h a n n a i n s t . d e...
-
Seite 2: Inhaltsverzeichnis
96748 ist sehr einfach in der anwendung. wir empfehlen die durchführung der messung ausschließlich an einem trockenen und sauberen messort durchzuführen und das photometer inkl. -
Seite 3: Eingangsprüfung
überprüfen sie die lieferung auf vollständigkeit. hi 96748 umfasst: • 2 Messküvetten mit Deckel • 9 V Batterie • Bedienungsanleitung reagenzien sowie cal checK standards sind separat zu bestellen. -
Seite 4: Allgemeine Beschreibung
10 minuten (Kalibriermodus 1 stunde) nicht benutzt, schaltet es sich automatisch ab. hi 96748 misst den gehalt an gelösten mangan in einer wasserprobe im niedrigen messbereich zwischen bis 300 µg/l. die untersuchungsmethode basiert auf der pan-methode( 1-(2- pyridylazo)-2-naphthol- reagenz) unter bildung eines orangefarbenen farbkomplexes. -
Seite 5: Technische Daten
TeCHNIsCHe DATeN messbereich bis 300 µg/l auflösung 1 µg/l genauigkeit ± 10 µg/l ± 3% der anzeige @ 25°c typische emv- abweichung ± 1 µg/l lichtquelle wolframlampe lichtdetektor silizium-photozelle mit schmalband-interferenzfilter @ 525 methode anlehnung an pan-methode. die reagenzien erzeugen einen orangenfarbenen Farbkomplex bei Anwesenheit von Mangan. -
Seite 6: Messprinzip
MessprINZIp Eine Vielzahl von Wasserinhaltsstoffen verursachen mit bestimmten Reagenzien eine ganz spezifische farbreaktion. die sich bildende farbintensität ist ein maß für die Konzentration des wasserinhaltsstoffes. um diese farbintensität zu messen, ist es notwendig, dass das Messgerät mit einer Lichtquelle ausgestattet ist. Diese erzeugt mittels einem vorgeschalteten filter ein licht mit einer definierten wellenlänge, die innerhalb des für das auge sichtbaren wellenlängenspektrums liegt. -
Seite 7: Funktionsbeschreibung
Ein speziell geformter Küvettendeckel verhindert während der Messung einen störenden einfluß durch fremdlichteinfall. vor einer jeden messserie muß ein nullabgleich mittels einer blindprobe durchgeführt werden. dieses stellt sicher, daß nur die extinktion des gebildeten farbkomplexes gemessen wird und nicht die grundextinktion der ungefärbten probe und des Küvettenmaterials. Hierzu wird die zu untersuchende Probe in die Küvette gefüllt und der abgleich durch drücken der Zero-taste durchgeführt. -
Seite 8: Tastenbeschreibung
tastenbeschreibung • ON/OFF: zum ein- und ausschalten des Photometers • Z E R O / C F M : z u r D u r c h f ü h r u n g d e s N u l l a b g l e i c h s , z u r B e s t ä... -
Seite 9: Fehler Und Warnhinweise
feHLer uND wArNHINweIse im falle eines fehlerhaften Zustands zeigt das gerät eine klare meldung an. auch falls die messwerte ausserhalb des erwarteten bereichs liegen, wird eine meldung angezeigt. bei einem fehler ertönt ein signalton. a) bei einem nullabgleich Light High (Zuviel Licht): für eine Messung ist zuviel Licht vorhanden. Bitte überprüfen Sie die Blindprobenküvette. light low (Zu wenig licht): es ist nicht genügend licht für eine Messung vorhanden. Bitte überprüfen Sie die Blindprobenküvette. - Seite 10 unter dem messbereich: die blinkende anzeige “0” weist darauf hin, wass die probe weniger licht als die blindprobe absorbiert. überprüfen sie den vorgang und stellen sie sicher, dass für nullabgleich und messung ein- und dieselbe Küvette verwendet wird. über dem messbereich: ein blinkender wert der maximalen Konzentration zeigt an, dass der messbereich überschritten wurde.
-
Seite 11: Generelle Tipps Für Genaue Messungen
dead battery: batterie leer. dies zeigt an, dass die batterie leer und ein batterie erforderlich ist. sobald diese meldung erscheint, blockiert das gerät. wechseln sie die batterie und schalten sie das gerät wieder ein. cap error: erscheint bei Eindringen von Licht in die Messzelle. Vergewissern Sie sich, dass der Küvettendeckel vorhanden ist. - Seite 12 • Korrekter Gebrauch der Pulverreagenzien: (a) beutel mit mitgelieferter schere aufschneiden. vor dem aufschneiden leicht auf den Beutel klopfen, damit das gesamte Pulver nach unten fällt. (b) beutel trichterförmig öffnen. (c) Beutelinhalt vorsichtig in die Küvette schütten. • Führen Sie die Messung sofort nach Dosierung der Reagenzien durch. Zu langes Warten nach dem befüllen der reagenzien beeinträchtigt die messgenauigkeit. • Achten Sie bitte immer darauf, bevor Sie die Messküvette in den Messschacht stellen, dass diese stets sauber und frei von Schmutz oder Fingerabdrücke ist. Ansonsten mit HI 93703-50 Küvettenreiniger und HI 731318 Reinigungstüchern säubern. • Drehen Sie den Verschlussdeckel der Küvette immer mit gleicher Kraft zu. • Mehrere Messungen ohne Nullabgleich können nacheinander durchgeführt werden. Wir empfehlen jedoch, einen Nullabgleich vor jeder Messung durchzuführen, um die messgenauigkeit zu erhöhen.
-
Seite 13: Durchführung Einer Messung
DurCHfüHruNg eINer MessuNg schalten sie das gerät mittels der on/off-taste ein. im display erscheinen kurz alle display-segmente. das gerät ist bereit, wenn ein kurzer signalton ertönt und im display striche angezeigt werden. Blinken von “ZERO” weist darauf hin, dass zuerst ein nullabgleich durchgeführt werden muss. (3) Befüllen Sie 1 Küvette mit 10 ml deionisiertem Wasser (#1) und 1 Küvette... - Seite 14 (7) Setzen Sie die Küvette #1 in den messchacht des photometers ein (blank=blindprobe). achten sie darauf dass die Küvette einrastet. drücken sie die read/ /timer- ► taste. im display startet ein timer (0:30 min), der die Zeit bis zur messung kennzeichnet. Oder warten Sie alternativ 30 Sekunden lang und drücken sie dann Zero/cfm.
-
Seite 15: Durchführung Einer Validierung
info: bei temperatur > 30 °c können trübung in den messproben entstehen. in diesem Fall ist empfohlen, beide Küvette mit jeweils 2-3 Tropfen Lösung HI 93703-51 (Dispergierlösung, optional erhältlich) zu versetzen. interferenZen Können auftreten bei anwesenheit folgender störionen: aluminium (al > 20 mg/l) cadmium (cd > 10 mg/l calcium (caco3 > 200 mg/l) cobalt (co > 20 mg/l) Kupfer (cu >... - Seite 16 • Das Gerät ist bereit, wenn ein kurzer Signalton ertönt und im display striche angezeigt werden. • Setzen Sie den CAL CHECK -standard hi 96748-11 Küvette A in den messschacht. Stellen Sie dabei sicher, dass die Küvette richtig einrastet. • Drücken Sie ZERO/CFM. Im Display erscheinen das Lampen-, Küvetten- und Detektor-Symbol, abhängig von der Messphase. • Nach wenigen Sekunden erscheint in der anzeige “-0.0-”. der nullabgleich ist durchgeführt, das gerät kann nun validiert werden.
-
Seite 17: Durchführung Einer Kalibrierung
DurCHfüHruNg eINer KALIBrIeruNg hinweis: Die Kalibrierung kann jederzeit durch drücken von CAL CHECK oder der ON/OFF-Taste unterbrochen werden. warnung: führen sie eine validierung oder Kalibrierung stets mit hanna cal checK tm standards und bei temperaturen zwischen 18-25°c durch. • Schalten Sie das Gerät mittels der on/off-taste ein. • Das Gerät ist bereit, wenn ein kurzer Signalton ertönt und im display striche angezeigt werden. • Drücken Sie die CAL CHECK Taste und halten Sie sie 3 sek. - Seite 18 • Nach ein paar Sekunden erscheint in der anzeige “-0.0-”. der nullabgleich ist durchgeführt, das gerät kann nun kalibriert werden. • Entfernen Sie die Küvette. • Setzen Sie den CAL CHECK -standard hi 96748-11 Küvette B in den messschacht. Stellen Sie dabei sicher, dass die Küvette richtig einrastet. • Drücken Sie READ/ /timer.
- Seite 19 eingabe des datums: • Drücken Sie GLP/ , um das gewünschte ▲ Jahr anzuzeigen (2000-2099). wird die taste gedrückt gehalten, steigt die Jahreszahl automatisch. oder • Um das gewünschte Jahr zu setzen, drücken Sie Zero/cfm oder read/ /timer. Jetzt blinkt ► der monat. • Drücken Sie GLP/ , um den gewünschten ▲...
-
Seite 20: Glp
• Das Gerät kehrt nun automatisch in den messmodus zurück. im display erscheinen dann striche. i m g l p - m o d u s k a n n d a s d a t u m d e r l e t z t e n K a l i b r i e r u n g eingesehen und die werkskalibrierung wiederhergestellt werden. -
Seite 21: Batteriemanagement
• Mit READ/ /timer den bildschirm zur ► wiederherstellung der werkskalibrierung aufrufen. das gerät fordert eine Bestätigung an, bevor die Daten der Kalibrierung gelöscht werden. • ZERO/CFM stellt die Werkskalibrierung wieder her. durch nochmaliges drücken von GLP/ kann die wiederherstellung ▲ der werkskalibrierung abgebrochen werden. • Das Gerät bestätigt die Wiederherstellung der werkskalibrierung kurz mit “done”... -
Seite 22: Batteriewechsel
• Schliessen Sie wieder den Batteriefachdeckel durch Drehen im uhrzeigersinn. ZuBeHÖr reagenZien hi 93748-01 reagenzien-set mangan niedrig, 100 tests hi 93748-03 reagenzien-set mangan niedrig, 300 tests weiteres Zubehör hi 96748-11 cal checK standard (1 set) hi 721310 9 v blockbatterien (10 stück) HI 731318 Reinigungstücher für Küvetten (4 Stück) HI 731331 Glasküvetten (4 Stück) HI 731335 Deckel für Glasküvetten (4 Stück) -
Seite 23: Empfehlungen Für Den Anwender
über die anfallenden Kosten informiert. Wenn Sie das Gerät einsenden, stellen Sie sicher, dass die Rücksendung ordnungsgemäss verpackt ist und mit Originalverpackung und Zubehör erfolgt. Hanna Instruments Deutschland GmbH An der Alten Ziegelei 7 89269 Vöhringen Tel 07306 3579 100 Fax 07306 3579 101...
