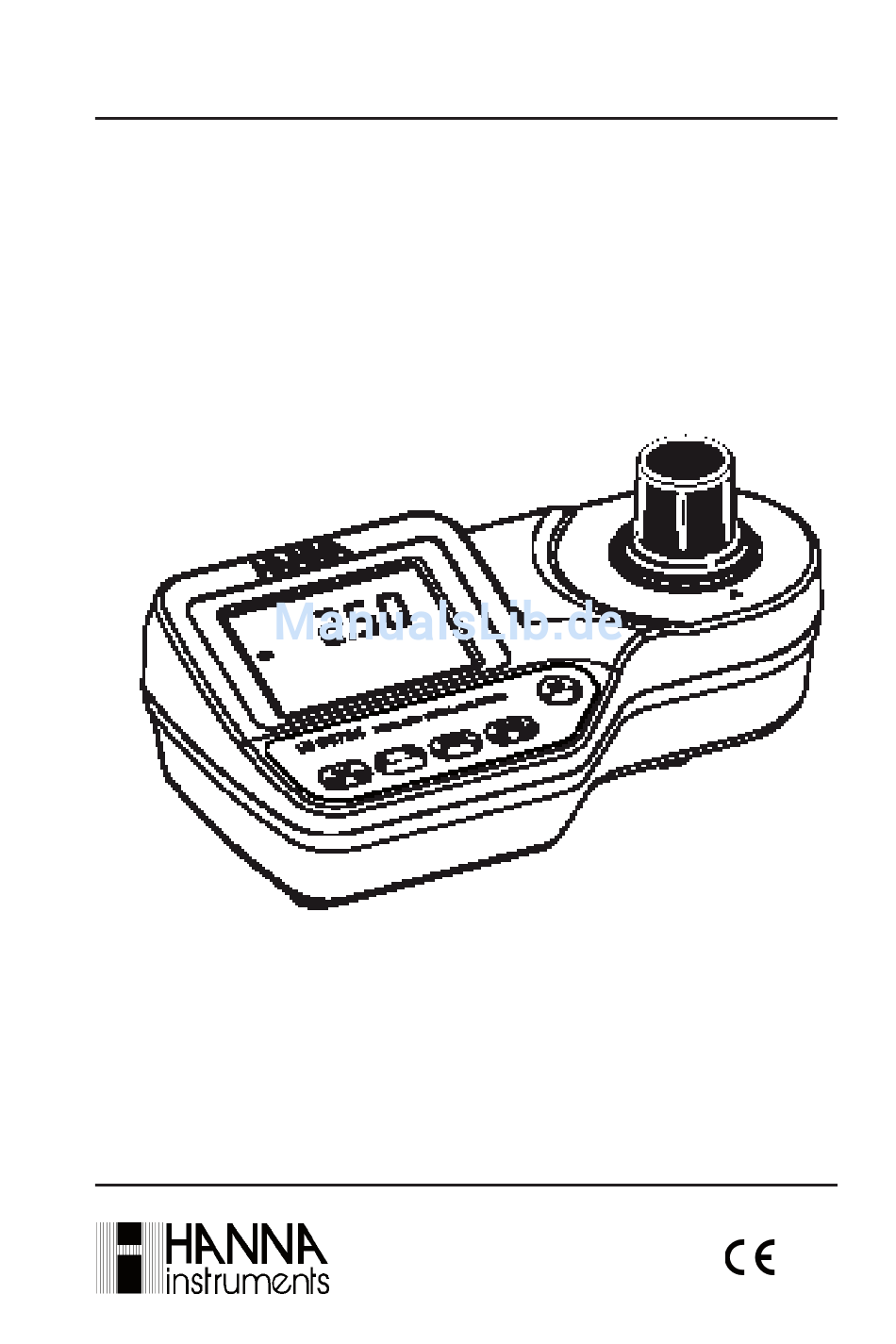

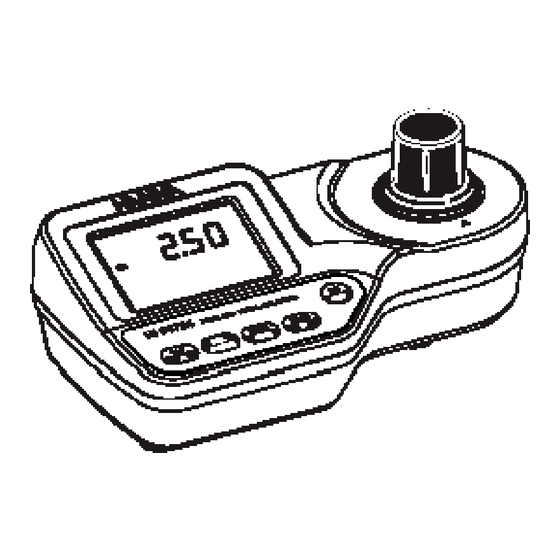

- Seite 1 Bedienungsanleitung HI 96734 Photometer Freies und Gesamtchlor Hoher Bereich Stand: 04/10 Messgerät entspricht den w w w . h a n n a i n s t . c h CE-Richtlinien...
-
Seite 2: Inhaltsverzeichnis
sehr geehrter Kunde, wir danken ihnen, dass sie sich für ein erzeugnis aus unserem hause entschieden haben und sind überzeugt, dass das photometer ihren erwartungen voll und ganz gerecht wird. das photometer hi 96734 ist sehr einfach in der anwendung. wir empfehlen ihnen jedoch, diese bedienungsanleitung vor dem ge- brauch des gerätes sorgfältig zu lesen. -
Seite 3: Eingangsprüfung
eINgANgsprüfuNg untersuchen sie das ausgepackte gerät sorgfältig auf mögliche transportschäden. sollten sie einen defekt bemerken, benachrichtigen sie umgehend ihren spediteur, sowie ihre handelsniederlassung. überprüfen sie die lieferung auf Vollständigkeit. HI 96734 umfasst: 2 messküvetten mit deckel • • 9 V Batterie • Bedienungsanleitung reagenzien sowie cal checK standards sind separat zu bestellen. -
Seite 4: Allgemeine Beschreibung
Küvette aus speziellem glas für ein einfaches Zudosieren von messprobe und reagenzien sowie einem staub- und schmutzdichten messschacht. das photometer ist von hanna instruments werkskalibriert. durch die exklusive CAL CHECK-Funktion ist jederzeit eine überprüfung und Kalibrierung des messgerätes mittels nist-cal- checK standardlösungen möglich. -
Seite 5: Technische Daten
TeCHNIsCHe DATeN messbereiche freies chlor: 0,00 bis 10,00 mg/l gesamtchlor: 0,00 bis 10,00 mg/l Auflösung 0,01 mg/l zwischen 0,00 bis 3,50 mg/l; 0,10 mg/l oberhalb 3,50 mg/l genauigkeit ±0,06 mg/l @ 3,00 mg/l typische emV- abweichung ±0,01 mg/l lichtquelle wolframlampe Lichtdetektor Silizium-Photozelle mit Schmalband-Interferenzfilter @ 525 nm methode anlehnung an die usepa-methode 330.5 und standard- methode 4500-cl g. -
Seite 6: Präzision Und Abweichung
präZIsIoN uND ABweICHuNg nach din 55350 teil 13 beinhaltet der be- präzise, präzise, griff Genauigkeit 2 Kriterien, die Präzision geringe abweichung grosse abweichung und die Abweichung . Präzision: betrachtung: wie nahe stehen mehrere messergebnisse zueinander ? die präzision wird mit der standardabweichung ausgedrückt. - Seite 7 Nachfolgend finden Sie ein Schema der Funktionsweise in der messzelle: das lambert-beer‘sche-gesetz stellt einen mathematisch einfach zu erfassenden Zusammenhang her: a = log I a = e = Extinktionskoeffizient; dieser ist vom verwendeten Lösungsmittel abhängig d = schichtdicke der Küvette die gemessene extinktion e ist zur Konzentration des wasserinhaltsstoffes direkt proportional.
-
Seite 8: Funktionsbeschreibung
fuNKTIoNsBesCHreIBuNg 1) RANGE/GLP/▲Taste 2) cal checK taste 3) Zero/cfm taste 4) read//timer taste 5) on/off taste 6) lcd 7) Küvetten-einrastung 8) messschacht tastenbeschreibung • ON/OFF: zum ein- und ausschalten des Photometers • ZERO/CFM: zur Durchführung des Nullabgleichs, zur bestätigung von messwerten oder der wiederherstellung der werkseinstellungen. • READ/►/TIMER: multifunktionale Taste. Im Messmodus: zur durchführung einer messung oder durch 3 sek. -
Seite 9: Displaybeschreibung
displaYbeschreibung 1) lampen-, Küvetten- und detektor-symbol: erscheinen während des nullabgleiches oder während des messvorgangs. 2) fehler- und warnmeldungen 3) batterie-symbol: zeigt den batterieladestatus an. 4) sanduhr-symbol: erscheint, wenn ein interner check durchgeführt wird. 5) status-meldungen 6) uhr-symbol: erscheint, wenn der timer gestartet ist. 7) monat und tag: bei anzeige eines datums 8) hauptdisplay 9) messeinheiten... -
Seite 10: Zero: Ein Nullabgleich Wurde Nicht
No Light Low (Kein Licht) das gerät kann die lichtmenge nicht anpassen. bitte überprüfen sie, dass die proben keine fremdkörper enthalten. b) bei einer probenmessung Vertauschte Küvetten: proben- und blindprobenküvette sind vertauscht. Zero: ein nullabgleich wurde nicht durchgeführt und muss zuerst durchgeführt w e r d e n . -
Seite 11: Generelle Tipps Für Genaue Messungen
d) weitere fehler- und warnhinweise Cap error: diese meldung erscheint, wenn externes licht in die messzelle dringt. stellen sie sicher, dass ein Küvettendeckel vorhanden ist. Cooling lamp: das gerät wartet, dass die lampe abkühlt. Battery low: es ist bald ein batteriewechsel erforderlich. - Seite 12 • Korrekter Gebrauch von Tropfflaschen: (a) um reproduzierbare ergebnisse zu erzielen, klopfen sie die Tropfflasche einige Male auf den Tisch und wischen Sie die aussenseite der pipettenspitze anschliessend mit einem tuch (b) W ährend der Reagenz-Dosierung, Tropfflasche immer vertikal halten. • um mit der 1 ml spritze genau 5 ml reagenz zu dosieren: (a) schieben sie den Kolben vollständig in die spritze und tauchen sie deren spitze in das reagenz.
- Seite 13 • Korrekter Gebrauch der Pulverreagenzien: (a) beutel mit mitgelieferter schere aufschneiden. Vor dem aufschneiden leicht auf den beutel klopfen, damit das gesamte pulver nach unten fällt. (b) beutel trichterförmig öffnen. (c) beutelinhalt vorsichtig in die Küvette schütten. • Führen Sie die Messung sofort nach Dosierung der Reagenzien durch.
-
Seite 14: Vorbereitung
VorBereITuNg nehmen sie für den messvorgang folgende Vorbereitungen vor: • Packen Sie das Gerät aus und entfernen Sie den Staubschutz vom messschacht des gerätes. • Legen Sie die Batterie in das Gerät ein (siehe Abschnitt batteriewechsel). • Stellen Sie das Gerät auf einen flachen Tisch. • Vermeiden Sie eine direkte Sonneneinstrahlung auf das Gerät. AuswAHL Des MessBereICHs hi 96734 verfügt über zwei messbereiche: freies chlor (p1) und gesamtchlor (p2). Zur auswahl eines messbereiches gehen sie wie folgt vor: • Schalten Sie das Gerät mit der on/off-taste an. -
Seite 15: Durchführung Einer Messung
DurCHfüHruNg eINer MessuNg die messung erfolgt in zwei etappen. Zuerst wird mit der unreagierten probe ein nullabgleich durchgeführt. dann wird nach Zugabe des reagenz die reagierte probe gemessen. hinweis: freies und gesamtchlor müssen separat mit frischen unreagierten proben gemessen werden, sollten beide werte gewünscht werden. - Seite 16 • Setzen Sie die Küvette in den messschacht. stellen sie dabei sicher, dass die Küvette richtig einrastet. • Drücken Sie ZERO/CFM. Im display erscheinen das lampen-, Küvetten- und detektor-symbol, abhängig von der messphase. • Nach wenigen Sekunden erscheint in der anzeige “-0.0-”. d e r n u l l a b g l e i c h i s t n u n...
- Seite 17 • Drücken Sie READ/►/TIMER 3 sekunden lang. das display zeigt den countdown bis zur messung an. ein signalton gibt das ende des countdowns an. oder warten sie alternativ 1 minute lang bei der messung von freiem chlor bzw. 2 minuten und 30 sekunden lang bei der messung von gesamtchlor und drücken Sie dann READ/►/...
-
Seite 18: Durchführung Einer Validierung
DurCHfüHruNg eINer VALIDIeruNg führen sie eine Validierung durch, um festzustellen ob das photometer korrekt kalibriert ist. warnung: führen sie eine Validierung oder Kalibrierung stets mit hanna cal checK standards und bei temperaturen zwischen 18-25°c durch. hinweis: die Validierung wird nur für den ausgewählten messbereich durchgeführt. -
Seite 19: Durchführung Einer Kalibrierung
• Entfernen Sie die Küvette. • Setzen Sie den CAL CHECK standard hi 95734-11 Küvette b in den messschacht. stellen sie dabei sicher, dass die Küvette richtig einrastet. • Drücken Sie CAL CHECK. Im display erscheinen das lampen-, Küvetten- und detektor-symbol sowie cal checK, abhängig von der messphase. - Seite 20 • Drücken Sie die CAL CHECK taste und halten sie sie 3 sek. gedrückt, um in den Kalibriermodus zu gelangen. im display erscheint “cal”. blinken von “Zero” weist darauf hin, dass zuerst ein nullabgleich durchgeführt werden muss. • Setzen Sie den CAL CHECK standard hi 95734-11 Küvette a in den messschacht.
- Seite 21 hinweis: erscheint im display “std high” ist der standardwert zu hoch. erscheint im display “std low” ist der standardwert zu niedrig. überprüfen sie, ob die Küvetten a und b des cal checK standards hi 95734-11 frei von fingerabdrücken und schmutz sind, und korrekt in den messschacht eingesetzt wurden.
-
Seite 22: Glp
• Um den gewünschten Tag zu setzen, drücken sie Zero/cfm. • Im Display erscheint eine Sekunde lang “stor”, die Kalibrierwerte sind nun gespeichert. • Das Gerät kehrt nun automatisch in den messmodus zurück. im display erscheinen dann striche. im glp-modus kann das datum der letzten Kalibrierung eingesehen und die werkskalibrierung wiederhergestellt werden. datum der letZten Kalibrierung anzeigen des Kalibrierdatums:... -
Seite 23: Batteriemanagement
• M i t R E A D / ► / T I M E R d e n b i l d s c h i r m z u r w i e d e r h e r s t e l l u n g d e r werkskalibrierung aufrufen. -
Seite 24: Batteriewechsel
BATTerIeweCHseL Zum wechseln der batterie gehen sie wie folgt vor: • Schalten Sie das Gerät durch Drücken der on/off-taste aus. • Kehren Sie das Gerät um. Entfernen Sie den batteriefachdeckel durch drehen entgegen dem uhrzeigersinn (siehe abbildung). • Entnehmen Sie die Batterie und ersetzen Sie sie durch eine neue. • Schliessen Sie wieder den Batteriefachdeckel durch drehen im uhrzeigersinn. -
Seite 25: Garantie
über 24 Vac oder 60 Vdc verwenden. um schäden oder brand zu vermeiden, keine messungen in mikrowel- lengeräten durchführen. Hanna instruments behält das Recht vor, seine Produkte ohne Vorankündung in Bezug auf Design und Technik abzuändern. - Seite 26 KoNTAKT hanna Instruments Switzerland AG Wassergrabe 14, 6210 Sursee Tel. +41 41 925 66 46 E-Mail: info@hannainst.ch www.hanna-de.com...
