Verwandte Anleitungen für Hanna Instruments HI 96721
Inhaltszusammenfassung für Hanna Instruments HI 96721

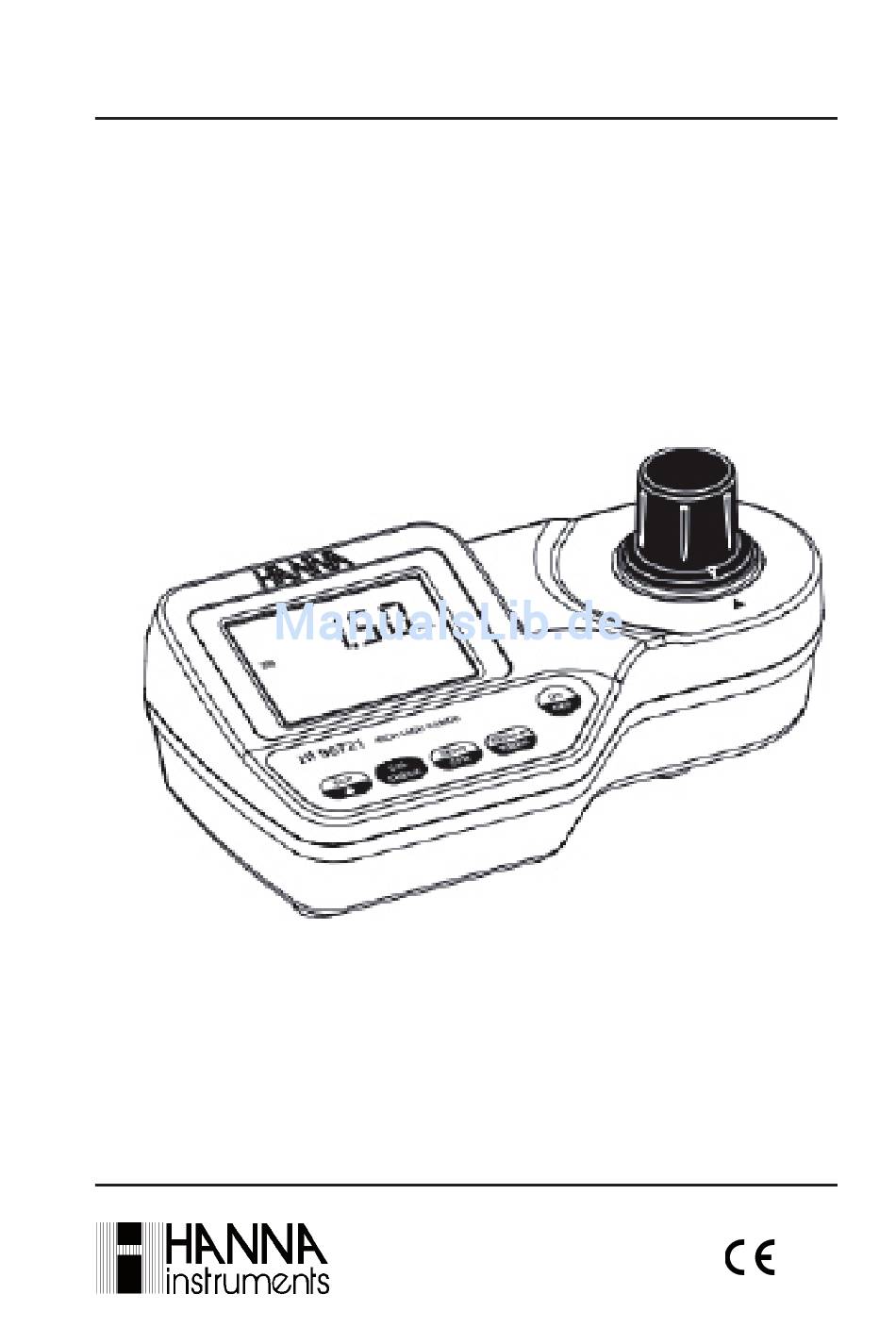

- Seite 1 Bedienungsanleitung HI 96721 Photometer Eisen Hoch Stand: 07/10 Messgerät entspricht den w w w . h a n n a i n s t . d e CE-Richtlinien...
-
Seite 2: Inhaltsverzeichnis
überzeugt, dass das photometer ihren erwartungen voll und ganz gerecht wird. das photometer hi 96721 ist sehr einfach in der anwendung. wir empfehlen ihnen jedoch, diese bedienungsanleitung vor dem ge- brauch des gerätes sorgfältig zu lesen. das gerät entspricht den ce-richtlinien. -
Seite 3: Eingangsprüfung
EINgANgSPRüfuNg untersuchen sie das ausgepackte gerät sorgfältig auf mögliche transportschäden. sollten sie einen defekt bemerken, benachrichtigen sie umgehend ihren händler. überprüfen sie die lieferung auf Vollständigkeit. HI 96721 umfasst: 2 messküvetten mit deckel • • 9V Batterie • Bedienungsanleitung reagenzien sowie cal checK standards sind separat zu bestellen. -
Seite 4: Allgemeine Beschreibung
(Kalibriermodus 1 stunde) nicht benutzt, schaltet es sich automatisch ab. HI 96721 misst den eisen-wert einer wasserprobe von 0,00 bis 5,00 mg/l (ppm). die untersuchungsmethode ist eine anlehnung an die USEPA Methode 315B für Rohwasser und aufbereitetes Wasser und an die Standard Methode 3500-Fe B für Wasser und Abwasser. -
Seite 5: Technische Daten
TECHNISCHE DATEN messbereich 0,00 bis 5,00 mg/l Auflösung 0,01 mg/l genauigkeit ±0,01 mg/l @ 1,50 mg/l typische emV- abweichung ±0,01 mg/l lichtquelle wolfram-lampe Lichtdetektor Silizium-Photozelle mit Engband-Interferenzfilter @ 525 nm methode anlehnung an die USEPA Methode 315B und an die Standard Methode 3500-Fe B.Methode 4500-Cl G. bei anwesenheit von eisen erzeugen die penantrolin- reagenzien einen orangen farbkomplex. -
Seite 6: Präzision Und Abweichung
Abweichung: wie weit ist das messergebnis vom wirklichen wert entfernt ? ein messergebnis ist nur dann genau, wenn es sowohl präzise ist als auch eine geringe abweichung besitzt. hi 96721 besitzt eine standardabweichung von 0,010 mg/l bezogen auf einen 1,50 mg/l standard. unpräzise, unpräzise,... - Seite 7 Nachfolgend finden Sie ein Schema der Funktionsweise in der messzelle: das lambert-beer‘sche-gesetz stellt einen mathematisch einfach zu erfassenden Zusammenhang her: a = log I a = e = Extinktionskoeffizient; dieser ist vom verwendeten Lösungsmittel abhängig d = schichtdicke der Küvette die gemessene extinktion e ist zur Konzentration des wasserinhaltsstoffes direkt proportional.
-
Seite 8: Funktionsbeschreibung

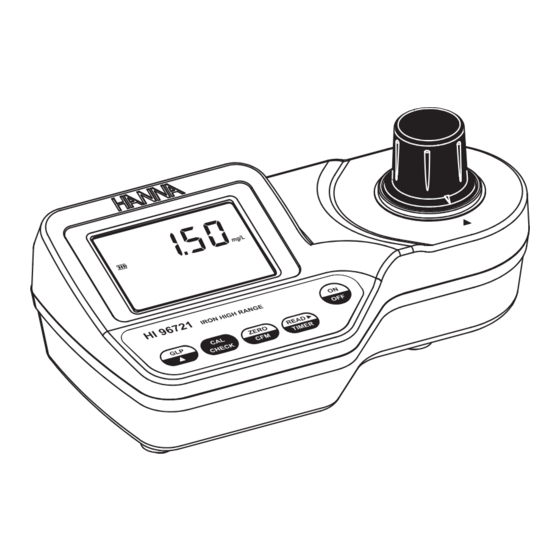

fuNKTIoNSBESCHREIBuNg 1) GLP/▲Taste 2) cal checK taste 3) Zero/cfm taste 4) READ/►/TIMER Taste 5) on/off taste 6) lcd 7) Küvetten-einrastung 8) messschacht tastenbeschreibung • ON/OFF: zum ein- und ausschalten des Photometers • ZERO/CFM: zur Durchführung des Nullabgleichs, zur bestätigung von messwerten oder der wiederherstellung der werkseinstellungen. • READ/►/TIMER: binfunktionale Taste. Im Messmodus: zur durchführung einer messung oder zum starten eines vorprogrammierten countdowns;... -
Seite 9: Displaybeschreibung
displaYbeschreibung 1) lampen-, Küvetten- und detektor-symbol: erscheinen während des nullabgleiches oder während des messvorgangs. 2) fehler- und warnmeldungen 3) batterie-symbol: zeigt den batterieladestatus an. 4) sanduhr-symbol: erscheint, wenn ein interner check durchgeführt wird. 5) status-meldungen 6) uhr-symbol: erscheint, wenn eine reaktion stattfindet. 7) monat und tag: bei anzeige eines datums 8) hauptdisplay 9) messeinheiten... -
Seite 10: Zero: Ein Nullabgleich Wurde Nicht
No Light Low (Kein Licht) das gerät kann die lichtmenge nicht anpassen. bitte überprüfen sie, dass die proben keine fremdkörper enthalten. b) bei einer probenmessung Zero Inv / Read (Vertauschte Küvetten): proben- und blindprobenküvette sind vertauscht. Zero: ein nullabgleich wurde nicht durchgeführt und muss zuerst durchgeführt w e r d e n . -
Seite 11: Generelle Tipps Für Genaue Messungen
d) weitere fehler- und warnhinweise Cap error: diese meldung erscheint, wenn externes licht in die messzelle dringt. stellen sie sicher, dass ein Küvettendeckel vorhanden ist. Cooling lamp: das gerät wartet, dass die lampe abkühlt. Battery low: es ist bald ein batteriewechsel erforderlich. - Seite 12 • Korrekter Gebrauch der Pulverreagenzien: (a) beutel mit mitgelieferter schere aufschneiden. Vor dem aufschneiden leicht auf den beutel klopfen, damit das gesamte pulver nach unten fällt. (b) beutel trichterförmig öffnen. (c) beutelinhalt vorsichtig in die Küvette schütten. • Führen Sie die Messung sofort nach Dosierung der Reagenzien durch.
-
Seite 13: Vorbereitung
VoRBEREITuNg nehmen sie für den messvorgang folgende Vorbereitungen vor: • Packen Sie das Gerät aus und entfernen Sie den Staubschutz vom messschacht des gerätes. • Legen Sie die Batterie in das Gerät ein (siehe Abschnitt batteriewechsel). • Stellen Sie das Gerät auf einen flachen Tisch. • Vermeiden Sie eine direkte Sonneneinstrahlung auf das Gerät. DuRCHfüHRuNg EINER MESSuNg die messung erfolgt in zwei etappen. Zuerst wird mit der unreagierten probe ein nullabgleich durchgeführt. dann wird nach Zugabe des reagenz die reagierte probe gemessen. - Seite 14 • Setzen Sie die Küvette in den messschacht. stellen sie dabei sicher, dass die Küvette richtig einrastet. • Drücken Sie ZERO/CFM. Im display erscheinen das lampen-, Küvetten- und detektor-symbol, abhängig von der messphase. • Nach wenigen Sekunden erscheint in der anzeige “-0.0-”. d e r n u l l a b g l e i c h i s t n u n...
- Seite 15 • Drücken Sie READ/►/TIMER 3 sekunden lang. das display zeigt den countdown bis zur messung an. ein signalton gibt das ende des countdowns an. oder warten sie alternativ 3 3‘ minuten lang und drücken sie dann READ/►/TIMER. in beiden fällen erscheinen im display das lampen-, Küvetten- und detektor-symbol, abhängig von der messphase.
-
Seite 16: Durchführung Einer Validierung
DuRCHfüHRuNg EINER VALIDIERuNg führen sie eine Validierung durch, um festzustellen ob das photometer korrekt kalibriert ist. warnung: führen sie eine Validierung oder Kalibrierung stets mit hanna cal checK standards und bei temperaturen zwischen 18-25°c durch. • Schalten Sie das Gerät mittels der on/off-taste ein. • Das Gerät ist bereit, wenn ein kurzer signalton ertönt und im display striche angezeigt werden. -
Seite 17: Durchführung Einer Kalibrierung
• Entfernen Sie die Küvette. • Setzen Sie den CAL CHECK standard Küvette B in den messschacht. stellen sie dabei sicher, dass die Küvette richtig einrastet. • Drücken Sie CAL CHECK. Im display erscheinen das lampen-, Küvetten- und detektor-symbol sowie cal checK, abhängig von der messphase. - Seite 18 • Drücken Sie die CAL CHECK taste und halten sie sie 3 sek. gedrückt, um in den Kalibriermodus zu gelangen. im display erscheint “cal”. blinken von “Zero” weist darauf hin, dass zuerst ein nullabgleich durchgeführt werden muss. • Setzen Sie den CAL CHECK standard HI 95721-11 Küvette A in den messschacht.
- Seite 19 hinweis: erscheint im display “std high” ist der standardwert zu hoch. erscheint im display “std low” ist der standardwert zu niedrig. überprüfen sie, ob die Küvetten a und b des cal checK -standards HI 95721-11 frei von fingerabdrücken und schmutz sind, und korrekt in den messschacht eingesetzt wurden.
-
Seite 20: Glp
• Um den gewünschten Tag zu setzen, drücken sie Zero/cfm. • Im Display erscheint eine Sekunde lang “stor”, die Kalibrierwerte sind nun gespeichert. • Das Gerät kehrt nun automatisch in den messmodus zurück. im display erscheinen dann striche. im glp-modus kann das datum der letzten Kalibrierung eingesehen und die werkskalibrierung wiederhergestellt werden. datum der letZten Kalibrierung anzeigen des Kalibrierdatums:... -
Seite 21: Batteriemanagement
• M i t R E A D / ► / T I M E R d e n b i l d s c h i r m z u r w i e d e r h e r s t e l l u n g d e r werkskalibrierung aufrufen. -
Seite 22: Batteriewechsel
BATTERIEwECHSEL Zum wechseln der batterie gehen sie wie folgt vor: • Schalten Sie das Gerät durch Drücken der on/off-taste aus. • Kehren Sie das Gerät um. Entfernen Sie den batteriefachdeckel durch drehen entgegen dem uhrzeigersinn (siehe abbildung). • Entnehmen Sie die Batterie und ersetzen Sie sie durch eine neue. • Schliessen Sie wieder den Batteriefachdeckel durch drehen im uhrzeigersinn. -
Seite 23: Garantie
96721 besitzt eine garantie von 2 Jahren auf fehler in ausführung und material, wenn es für den beabsichtigten Zweck genutzt und nach den anweisungen gewartet wird. diese garantie beschränkt sich nur auf kostenlose reparatur oder ersatz des messgerätes. schäden aufgrund von unfällen, falschen gebrauchs, Verstopfungen/Verschmu-... - Seite 24 KoNTAKT hanna Instruments deutschland gmbh An der Alten Ziegelei 7 89269 Vöhringen tel.: +49 7306 3579 100 fax: +49 7306 3579 101 e-mail: info@hannainst.de www.hannainst.de...
