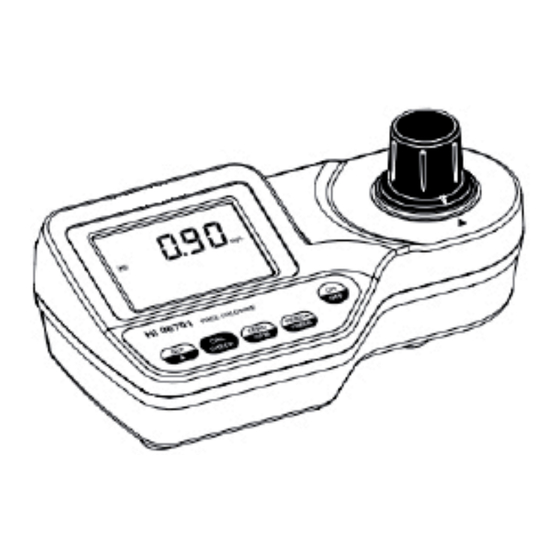

Hanna Instruments HI 96732 Bedienungsanleitung
Photometer für gelösten sauerstof
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Hanna Instruments HI 96732
Inhaltszusammenfassung für Hanna Instruments HI 96732

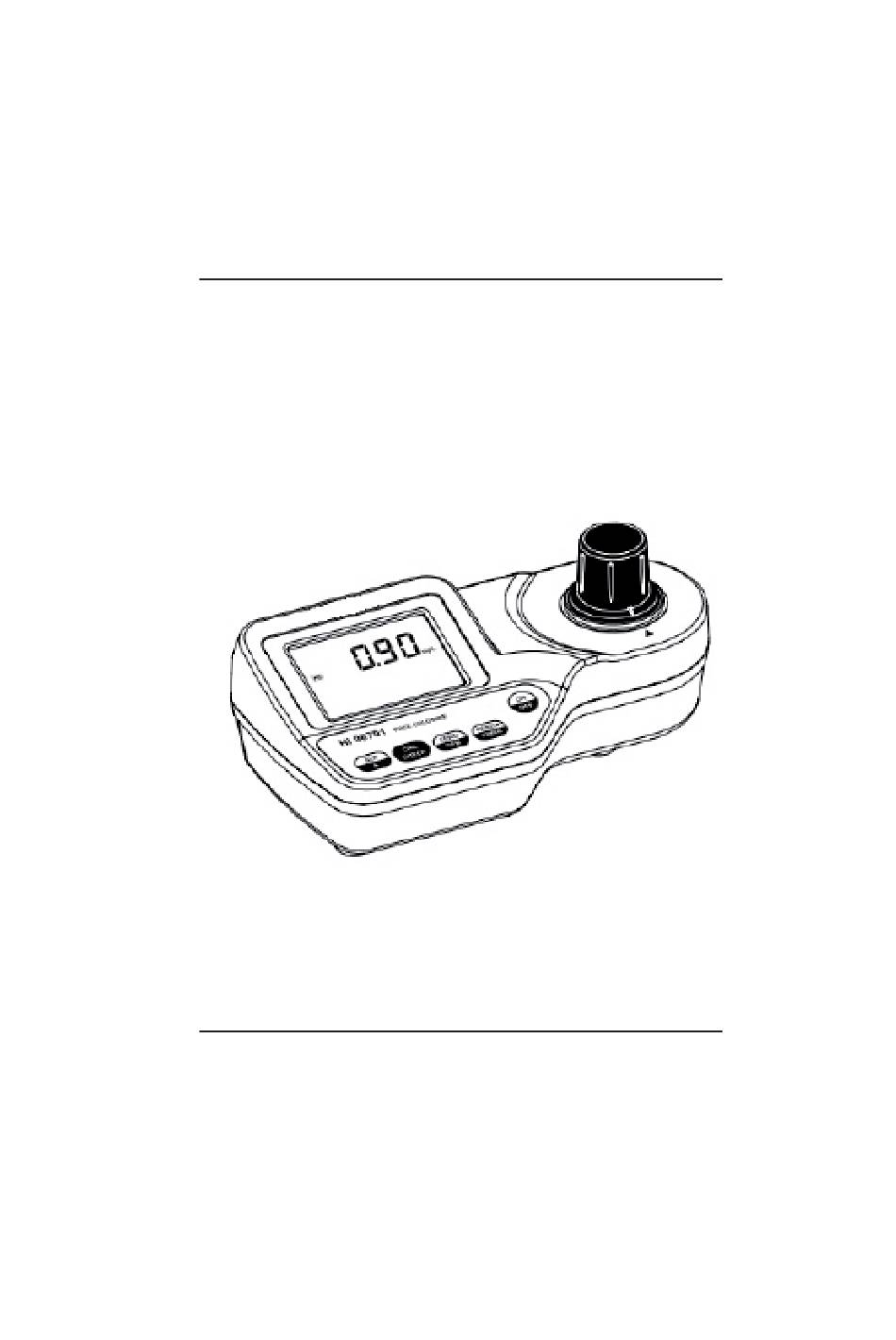

- Seite 1 Bedienungsanleitung HI 96732 Photometer für gelösten Sauerstoff Stand: 02/11...
-
Seite 2: Inhaltsverzeichnis
überzeugt, dass das Photometer Ihren Erwartungen voll und ganz gerecht wird. Das Photometer HI 96732 ist sehr einfach in der Anwendung. Wir empfehlen Ihnen jedoch, diese Bedienungsanleitung vor dem Ge- brauch des Gerätes sorgfältig zu lesen. Das Gerät entspricht den CE-Richtlinien. -
Seite 3: Eingangsprüfung
Untersuchen Sie das ausgepackte Gerät sorgfältig auf mögliche Transportschäden. Sollten Sie einen Defekt bemerken, benachrichtigen Sie umgehend Ihren Spediteur, sowie Ihre Handelsniederlassung. Überprüfen Sie die Lieferung auf Vollständigkeit. HI 96732 umfasst: 2 Messküvetten mit Deckel • • 9 V Batterie •... -
Seite 4: Allgemeine Beschreibung
Minuten (Kalibriermodus 1 Stunde) nicht benutzt, schaltet es sich automatisch ab. HI 96732 misst den Gehalt an gelöstem Sauerstoff im Messbereich zwischen 0,0 bis 10,0 mg/l (ppm). Die Untersuchungsmethode ist eine Anlehnung an die Standard Methods for Examination of Water and Wastewater (18. -
Seite 5: Technische Daten
TECHNISCHE DATEN Messbereich 0,0 bis 10,0 mg/l Auflösung 0,1 mg/l Genauigkeit ±0,4 mg/l ±3% der Anzeige (@25°C) Typische EMV- Abweichung ± 0,1 mg/l Lichtquelle Lichtdetektor Silizium-Photozelle mit Schmalband-Interferenzfilter @ 466 nm Methode Anlehnung an die Standard Methods for the Examination of Water and Wastewater (18. -
Seite 6: Messprinzip
Analog-Digital-Wandler der Messelektronik zugeführt. Hier wird nun die Menge der absorbierten Strahlung ermittelt und die Konzentration berechnet. Das Single-Parameter Photometer HI 96732 erzeugt das für die Messung geeignete Licht mittels einer LED. Nachfolgend finden Sie ein Schema der Funktionsweise in der Messzelle: Das Lambert-Beer‘sche-Gesetz stellt einen mathematisch einfach zu... -
Seite 7: Funktionsbeschreibung
Die gemessene Extinktion E ist zur Konzentration des Wasserinhaltsstoffes direkt proportional. Die Extinktion hängt bei gegebenem Extiktionskoeffizient und konstanter Schichtdicke der Küvette ausschließlich von der Konzentration ab. Das Gesetz hat nicht uneingeschränkte Gültigkeit, sondern setzt Licht einer einzigen Wellenlänge, sogenanntes monochromatisches Licht, voraus. - Seite 8 TASTENBESCHREIBUNG • ON/OFF: zum ein- und ausschalten des Photometers • ZERO/CFM: zur Durchführung des Nullabgleichs, zur Bestätigung von Messwerten oder der Wiederherstellung der Werkseinstellungen. • READ/►: Im Messmodus: zur Durchführung einer Messung; im GLP-Modus: zur Ansicht des nächsten Fensters. • CAL CHECK: Zur Überprüfung des Gerätes; durch Drücken und 3 Sekunden lang gedrückt halten zum Starten der Kalibrierung.
-
Seite 9: Fehler Und Warnhinweise
FEHLER UND WARNHINWEISE Im Falle eines fehlerhaften Zustands zeigt das Gerät eine klare Meldung an. Auch falls die Messwerte ausserhalb des erwarteten Bereichs liegen, wird eine Meldung angezeigt. Bei einem Fehler ertönt ein Signalton. a) Bei einem Nullabgleich Light High (Zuviel Licht): für eine Messung ist zuviel Licht vorhanden. - Seite 10 Unter dem Messbereich: die blinkende Anzeige “0.00” weist darauf hin, dass die Probe weniger Licht als die Blindprobe absorbiert. Überprüfen Sie den Vorgang und stellen Sie sicher, dass für Nullabgleich und Messung ein- und dieselbe Küvette verwendet wird. Über dem Messbereich ein blinkender Wert der maximalen Konzentration zeigt an, dass der Messbereich überschritten...
-
Seite 11: Generelle Tipps Für Genaue Messungen
Dead battery: Batterie leer. Dies zeigt an, dass die Batterie leer und ein Batterie erforderlich ist. Sobald diese Meldung erscheint, blockiert das Gerät. Wechseln Sie die Batterie und schalten Sie das Gerät wieder ein. Cap error: erscheint bei Eindringen von Licht in die Messzelle. - Seite 12 • Führen Sie die Messung sofort nach Dosierung der Reagenzien durch. Zu langes Warten nach dem Befüllen der Reagenzien be- einträchtigt die Messgenauigkeit. • Achten Sie bitte immer darauf, bevor Sie die Messküvette in den Messschacht stellen, dass diese stets sauber und frei von Schmutz oder Fingerabdrücke ist.
-
Seite 13: Durchführung Einer Messung
DURCHFÜHRUNG EINER MESSUNG Die Messung erfolgt in zwei Etappen. Zuerst wird mit der unreagierten Probe ein Nullabgleich durchgeführt. Dann wird nach Zugabe des Reagenz die reagierte Probe gemessen. • Schalten Sie das Gerät mittels der ON/OFF-Taste ein. Im Display erscheinen kurz alle Display- Elemente. - Seite 14 wird sich absetzen. • Nach ca. 2 Minuten, wenn die obere Hälfte des Fläschchen klar 10 x wird, geben Sie 10 Tropfen HI 93732C-0 zu. • Verschliessen Sie das Fläschchen mit dem Deckel und schütteln Sie, bis sich das abgesetzte Flockungsmittel vollständig aufgelöst hat.
-
Seite 15: Durchführung Einer Validierung
• Drücken Sie READ/► und auf jeden Fall werden Lampe, Küvette und Detektor im Display erscheinen abhängig von der Messphase. • Das Gerät zeigt die Konzentration an gelöstem Sauerstoff in mg/l im Display an. INTERFERENZEN Interferenzen können entstehen durch reduzierende und oxidierende Substanzen. - Seite 16 • Das Gerät ist bereit, wenn ein kurzer Signalton ertönt und im Display Striche angezeigt werden. • Setzen Sie den CAL CHECK Standard HI 96732-11 Küvette A in den Messschacht. Stellen Sie dabei sicher, dass die Küvette richtig einrastet. • Drücken Sie ZERO/CFM. Im Display erscheinen das Lampen-, Küvetten-...
-
Seite 17: Durchführung Einer Kalibrierung
“CAL”. Blinken von “ZERO” weist darauf hin, dass zuerst ein Nullabgleich durchgeführt werden muss. • Setzen Sie den CAL CHECK Standard HI 96732-11 Küvette A in den Messschacht. Stellen Sie dabei sicher, dass die Küvette richtig einrastet. • Drücken Sie ZERO/CFM. Im Display erscheinen das Lampen-, Küvetten-... - Seite 18 Gerät kann nun kalibriert werden. • Entfernen Sie die Küvette. • Setzen Sie den CAL CHECK Standard HI 96732-11 Küvette B in den Messschacht. Stellen Sie dabei sicher, dass die Küvette richtig einrastet. • Drücken Sie READ/►. Im Display erscheinen das Lampen-, Küvetten-...
- Seite 19 EINGABE DES DATUMS: • Drücken Sie GLP/▲, um das gewünschte Jahr anzuzeigen (2000- 2099). Wird die Taste gedrückt gehalten, steigt die Jahreszahl automatisch. oder • Um das gewünschte Jahr zu setzen, drücken Sie ZERO/CFM oder READ/►. Jetzt blinkt der Monat. •...
-
Seite 20: Glp
• Das Gerät kehrt nun automatisch in den Messmodus zurück. Im Display erscheinen dann Striche. Im GLP-Modus kann das Datum der letzten Kalibrierung eingesehen und die Werkskalibrierung wiederhergestellt werden. DATUM DER LETZTEN KALIBRIERUNG Anzeigen des Kalibrierdatums: • GLP/▲ startet den GLP- Modus. -
Seite 21: Batteriemanagement
• Mit READ/► den Bildschirm zur Wiederherstellung der Werkskalibrierung aufrufen. Das Gerät fordert eine Bestätigung an, bevor die D a t e n d e r K a l i b r i e r u n g gelöscht werden. •... -
Seite 22: Batteriewechsel
Reagenzien gelöster Sauerstoff 100 Tests HI 93732-03 Reagenzien gelöster Sauerstoff 300 Tests WEITERES ZUBEHÖR HI 96732-11 CAL CHECK Standard (1 Set) HI 721310 9 V Blockbatterien (10 Stück) HI 731318 Reinigungstücher für Küvetten (4 Stück) HI 731331 Glasküvetten (4 Stück) HI 731335 Deckel für Glasküvetten (4 Stück)
