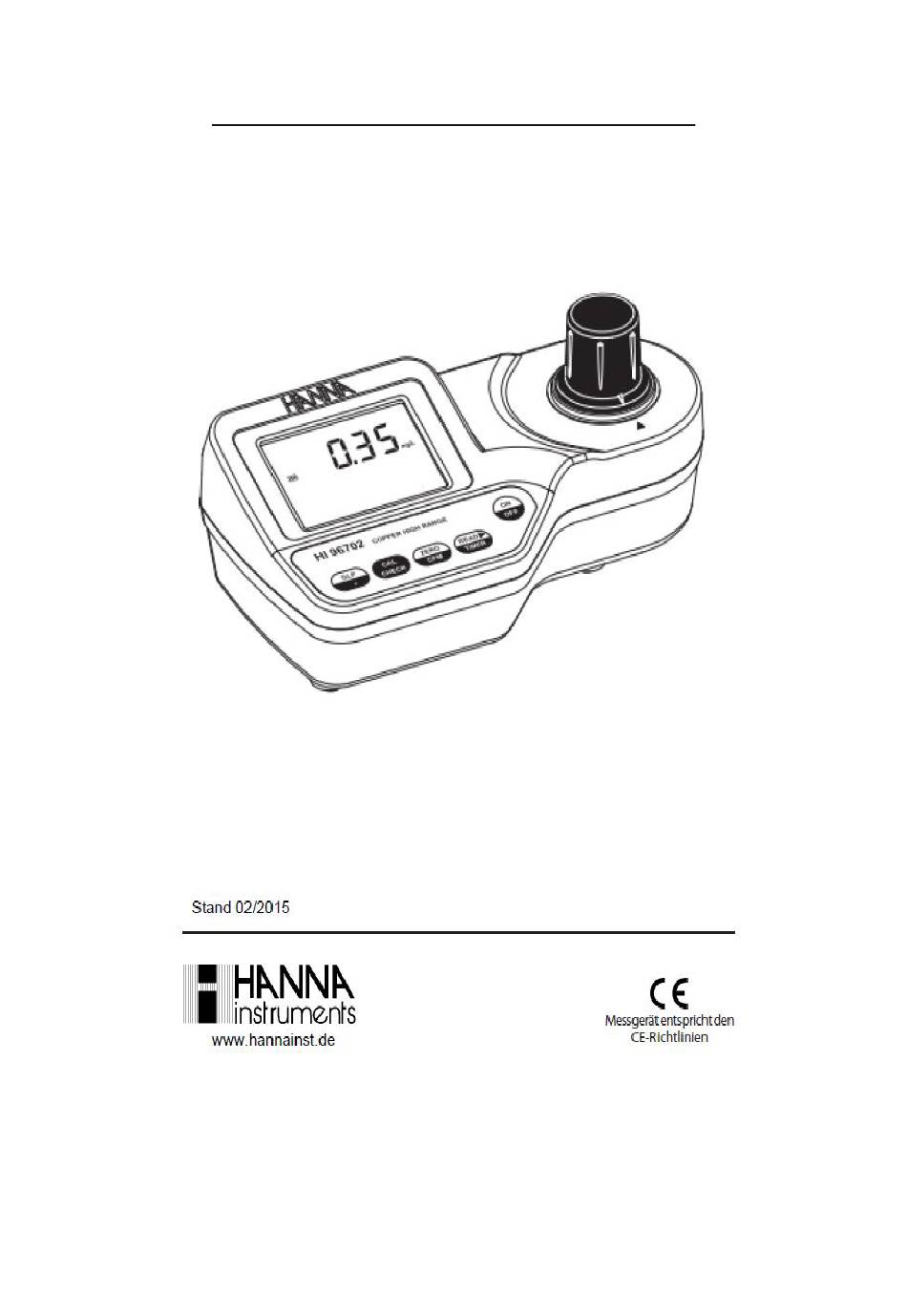

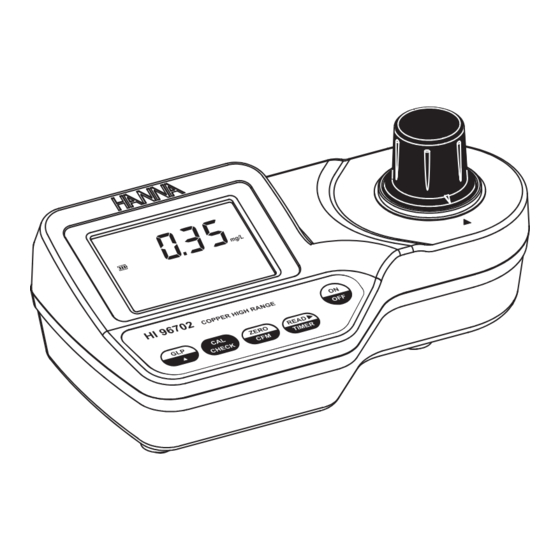

- Seite 1 Bedienungsanleitung HI 96702 Photometer Kupfer...
-
Seite 2: Inhaltsverzeichnis
überzeugt, dass das Photometer Ihren Erwartungen voll und ganz gerecht wird. das Photometer HI 96702 ist sehr einfach in der Anwendung. Wir empfehlen Ihnen jedoch, diese Bedienungsanleitung vor dem Gebrauch des Gerätes sorgfältig zu lesen. Das Gerät entspricht den CE-richtlinien. -
Seite 3: Eingangsprüfung
Untersuchen Sie das ausgepackte Gerät sorgfältig auf mögliche Transportschäden. Sollten Sie einen Defekt bemerken, benachrichtigen Sie umgehend Ihren Spediteur, sowie Ihre Handelsniederlassung. Eingangsprüfung Überprüfen Sie die Lieferung auf Vollständigkeit. HI 96702 umfasst: Eingangsprüfung 2 Messküvetten mit Deckel Reagenzien sowie CAL CHECK Standards sind separat zu bestellen Version HI 96702C umfasst das Gerät, 2 Messküvetten mit Deckel, Reinigungstuch für... -
Seite 4: Allgemeine Beschreibung
Kalibriervorgang. Wird das Messgerät im Messaouds 10 Minuten (Kalibriermodus 1 stunde) nicht benutzt, schaltet es sich automatisch ab. HI 96702 misst den Gehalt an Kupfer in einer Wasserprobe im Messbereich zwischen 0,00 bis 5,00 mg/l (ppm). Die Untersuchungsmethode ist eine Anlehnung an die Bicinchoninatmethode. -
Seite 5: Technische Daten
Technische Daten Messbereich 0,00 bis 5,00 mg/l Präzision und AbweichungTechnische Daten Auflösung 0,01 mg/l; Genauigkeit ± 0,02 mg/l ± 4% der Anzeige typische EMV-Abweichung ± 0,01 mg/l Präzision und Abweichung Lichtquelle Wolframlampe Lichtdetektor Silizium-Photozelle mit Schmalband Störungsfilter @ 575 nm MessprinzipPräzision und AbweichungTechnische Daten Methode Anlehnung an USEPA-Methode. -
Seite 6: Messprinzip
Messprinzip Eine Vielzahl von Wasserinhaltsstoffen verursachen mit bestimmten Reagenzien eine ganz spezifische Farbreaktion. Die sich bildende Farbintensität ist ein Maß für die FunktionsbeschreibungMessprinzip Konzentration des Wasserinhaltsstoffes. Um diese Farbintensität zu messen, ist es notwendig, dass das Messgerät mit einer Lichtquelle ausgestattet ist. Diese erzeugt mittels einem vorgeschalteten Filter ein Licht mit einer definierten Wellenlänge, die Funktionsbeschreibung innerhalb des für das Auge sichtbaren Wellenlängenspektrums liegt. -
Seite 7: Funktionsbeschreibung
Menge an Durchlicht erfassen kann und nicht durch die Sonne oder durch Lampen beeinflusst wird. Ein speziell geformter Küvettendeckel verhindert während der Messung einen störenden Einfluss durch Fremdlichteinfall. Vor einer jeden Messserie muss ein Nullabgleich mittels einer Blindprobe durchgeführt werden. Dieses stellt sicher, dass nur die Extinktion des gebildeten Farbkomplexes gemessen wird und nicht die Grundextinktion der ungefärbten Probe und des Küvettenmaterials. - Seite 8 Modi • Messmodus: Standard-Modus. Zur Messung und zur Überprüfung des Gerätes. • Kalibriermodus: zum Starten des Kalibriermodus CAL CHECK Taste drücken und 3 Sek. gedrückt halten (im Display erscheint “cal”). Der Kalibriermodus dient der Kalibrierung des Gerätes. GLP-Modus: zum Starten des GLP Modus GLP/▲ drücken (im Display erscheint •...
-
Seite 9: Fehler Und Warnhinweise
Fehler und Warnhinweise Im Falle eines fehlerhaften Zustands zeigt das Gerät eine klare Meldung an. Auch falls Generelle Tipps für genaue MessungenFehler und Warnhinweise die Messwerte außerhalb des erwarteten Bereichs liegen, wird eine Meldung angezeigt. Bei einem Fehler ertönt ein Signalton. Generelle Tipps für genaue Messungen a) Bei einem Nullabgleich Durchführung einer MessungGenerelle Tipps für genaue MessungenFehler... - Seite 10 Unter dem Messbereich: Die blinkende Anzeige “0.00” weist darauf hin, dass die Probe weniger Licht als die Blindprobe absorbiert. Überprüfen Sie den Vorgang und stellen Sie sicher, dass für Nullabgleich und Messung ein- und dieselbe Küvette verwendet wird. Über dem Messbereich: ein blinkender Wert der maximalen Konzentration zeigt an, dass der Messbereich überschritten wurde.
-
Seite 11: Generelle Tipps Für Genaue Messungen
Generelle Tipps für genaue Messungen Durchführung einer MessungGenerelle Tipps für genaue Messungen Die nachfolgenden Hinweise bitte bei der Durchführung einer Messung beachten, um eine hohe Präzision der Messergebnisse zu gewährleisten. VorbereitungGenerelle Tipps für genaue Messungen • Messlösungen hoher Grundfärbung oder suspendierten Feststoffen erzeugen Interferenzen. -
Seite 12: Vorbereitung
Vorbereitung Bereiten Sie das Gerät vor der Messung wie folgt beschrieben vor: Durchführung einer Messung • Packen Sie das Gerät vorsichtig aus und ziehen Sie die Staubschutzhülle des Küvettenhalters vorsichtig ab Platzieren Sie die Batterie, wie im „Batteriewechsel“ Kapitel beschrieben •... - Seite 13 • Entfernen Sie die Küvette. • Geben Sie den Inhalt eines Beutels HI 93702-0 Reagenz Kupfer in die Küvette. Setzen Sie den Deckel Inhalt eines auf und schütteln Sie vorsichtig 20 Sekunden lang (bzw. 2 Minuten lang bei Seewasser). • Setzen Sie die Küvette in den Messschacht des Gerätes.
-
Seite 14: Durchführung Einer Validierung
Signalton ertönt und im Display Striche angezeigt werden. • Setzen Sie den CAL CHECK Standard HI 96702-11 Küvette A in den Messschacht. Stellen Sie dabei sicher, dass die Küvette richtig einrastet. • Drücken Sie ZERO/CFM. Im Display erscheint das Lampen-, Küvetten und Detektor-Symbol, abhängig... -
Seite 15: Durchführung Einer Kalibrierung
“CAL”. Blinken von “ZERO” weist darauf hin, dass zuerst ein Nullabgleich durchgeführt werden muss. • Setzen Sie den CAL CHECK Standard HI 96702-11 Küvette A in den Messschacht. stellen Sie dabei sicher, dass die Küvette richtig einrastet. • Drücken ZERO/CFM. - Seite 16 Drücken Sie READ/►/TIMER. Im Display erscheint • das Lampen-, Küvetten- und Detektor-Symbol, abhängig von der Messphase. • I m Display erscheint ein paar Sekunden lang der Wert des Kalibrierstandards. “Std. high” Hinweis:erscheint Display Standardwert zu hoch. Erscheint im Display “Std. low” ist der Standardwert zu niedrig.
- Seite 17 • Um den gewünschten Tag zu setzen, drücken Sie ZERO/CFM. Im Display erscheint eine Sekunde lang “stor”, die • Kalibrierwerte sind nun gespeichert. • Das Gerät kehrt nun automatisch in den Messmodus zurück. Im Display erscheinen dann Striche.
-
Seite 18: Glp
Im GLP-Modus kann das Datum der letzten Kalibrierung eingesehen und die BatteriemanagementGLP Werkskalibrierung wiederhergestellt werden. Datum der letzten Kalibrierung Batteriemanagement anzeigen des Kalibrierdatums: BatteriewechselBatteriemanagementGLP GLP/▲ startet den GLP-Modus. Im Hauptdisplay • erscheinen Kalibriermonat -tag, Sekundärdisplay das Kalibrierjahr. BatteriemanagementGLP • Falls keine Kalibrierung vorgenommen wurde, erscheint im Hauptdisplay der Hinweis auf die Werkskalibrierung (“F.CAL”). -
Seite 19: Batteriemanagement
Batteriemanagement Zum Schonen der Batterie schaltet das Gerät nach 10 Minuten BatteriewechselBatteriemanagement Messpause im Messmodus und nach einer Stunde im Kalibriermodus ab. Falls vor dem automatischen Abschalten ein gültiger Messwert im Display angezeigt wurde, erscheint dieser Batteriewechsel Wert nach erneutem Einschalten in der Anzeige. wenn “Zero” blinkt, muss ein neuer Nullabgleich erfolgen. -
Seite 20: Zubehör
Zubehör GarantieZubehör Reagenzien HI 93702-01 100 Tests Garantie HI 93702-03 300 Tests VorbereitungGarantieZubehör Weiteres Zubehör HI 96702-11 CAL CHECK Standard (1 Set) GarantieZubehör HI 721310 9 V Blockbatterien (10 Stück) HI 731318 Reinigungstücher für Küvetten (4 Stück) HI 731331 Glasküvetten (4 Stück) HI 731335 Deckel für Glasküvetten (4 Stück) -
Seite 21: Garantie
Garantie HI 96702 besitzt eine Garantie von 2 Jahren auf Fehler in Ausführung und Material, wenn es für den beabsichtigten Zweck genutzt und nach den VorbereitungGarantie Anweisungen gewartet wird. Diese Garantie beschränkt sich nur auf kostenlose Reparatur oder Ersatz des Messgerätes. Schäden aufgrund von Unfällen, falschen Gebrauchs, Verstopfungen/ Verschmutzungen oder...
