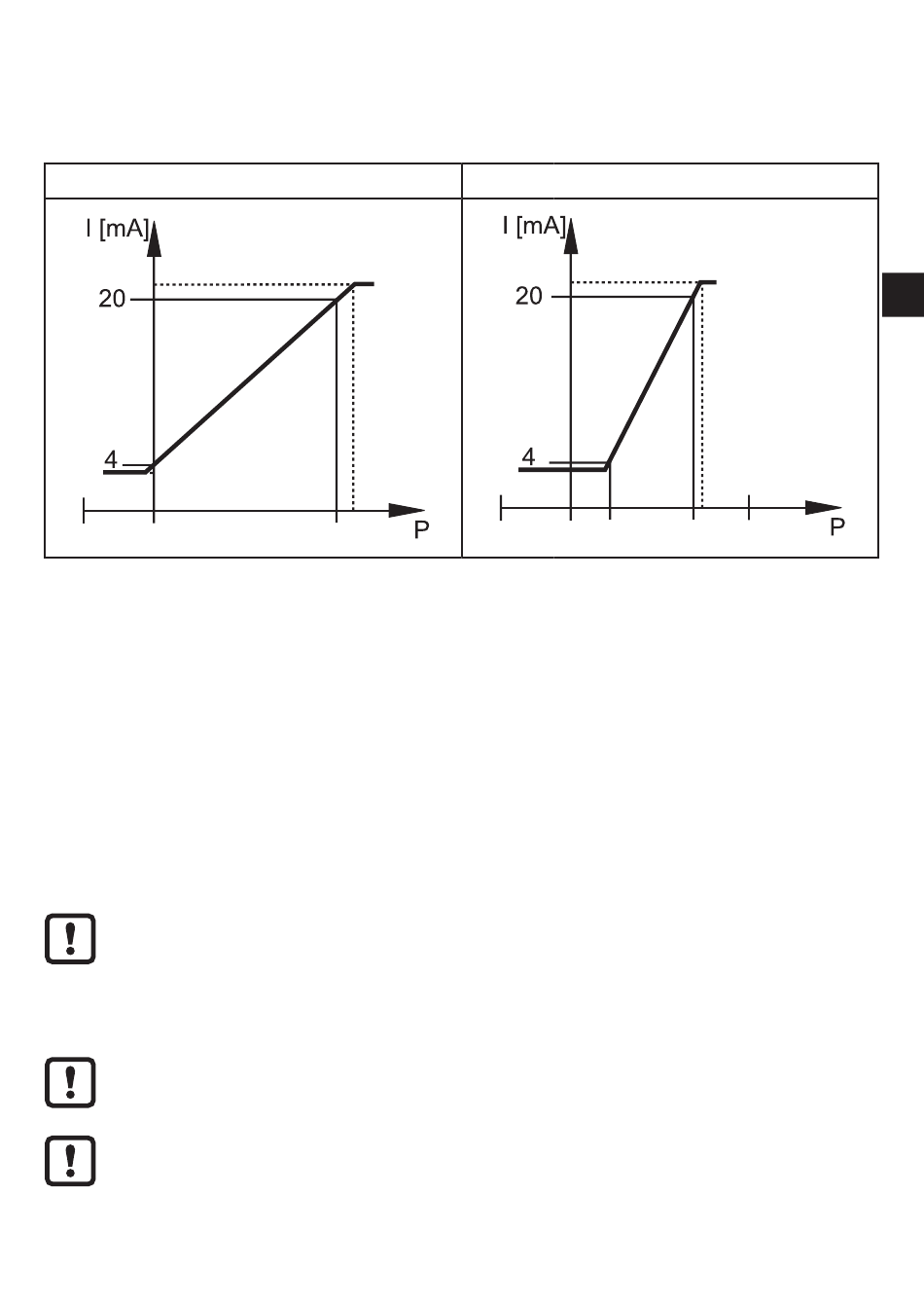

4.7 Analogfunktion
OUT2 stellt einen Analogausgang bereit:
Mindestabstand zwischen [ASP2] und [AEP2] = 20 % der Messspanne�
Werkseinstellung
MAW
P =
Systemdruck
MAW =
Messbereich Anfangswert
ASP2 =
Analogstartpunkt [ASP2]
Innerhalb der Messbereichseinstellung liegt der Ausgangssignal-Bereich zwischen 4 und
20 mA�
Weiter wird signalisiert:
• Systemdruck oberhalb [AEP2]: 20���20,5 mA�
• Systemdruck unterhalb [ASP2]: 4���3,8 mA�
• Fehlersignalisierung nach Namur: 21,5 mA�
5 Montage
► Vor Ein- und Ausbau des Geräts sicherstellen, dass die Anlage
druckfrei ist und sich kein Medium in der Rohrleitung befindet�
► Gefahren beachten, die von extremen Anlagen- / Medientemperaturen
ausgehen können�
► Bei einem vertieften Einbau des Sensors einen offenen Ringschlüssel,
oder eine Sechskant-Stecknuss mit passender Innenkontur verwenden�
► Bei Montage des Sensors keine axiale Hebelwirkung durch das
Werkzeug (1) auf die drehbare Filterabdeckung (2) ausüben
(→ Abb. 1)�
MEW
MEW =
AEP2 =
Messbereich skaliert
MAW
ASP2
AEP2
Messbereich Endwert
Analogendpunkt [AEP2]
DE
MEW
7
