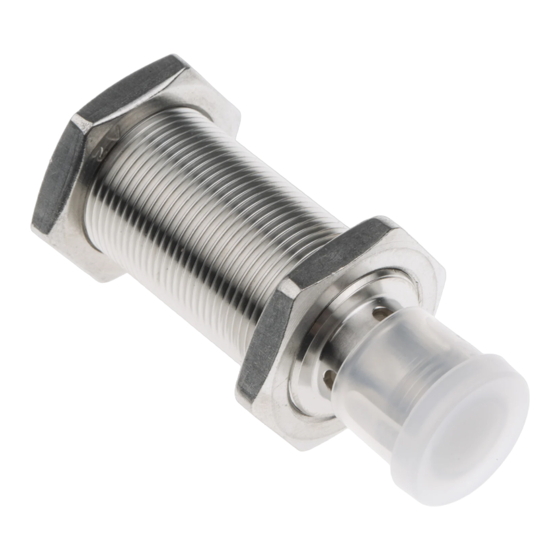

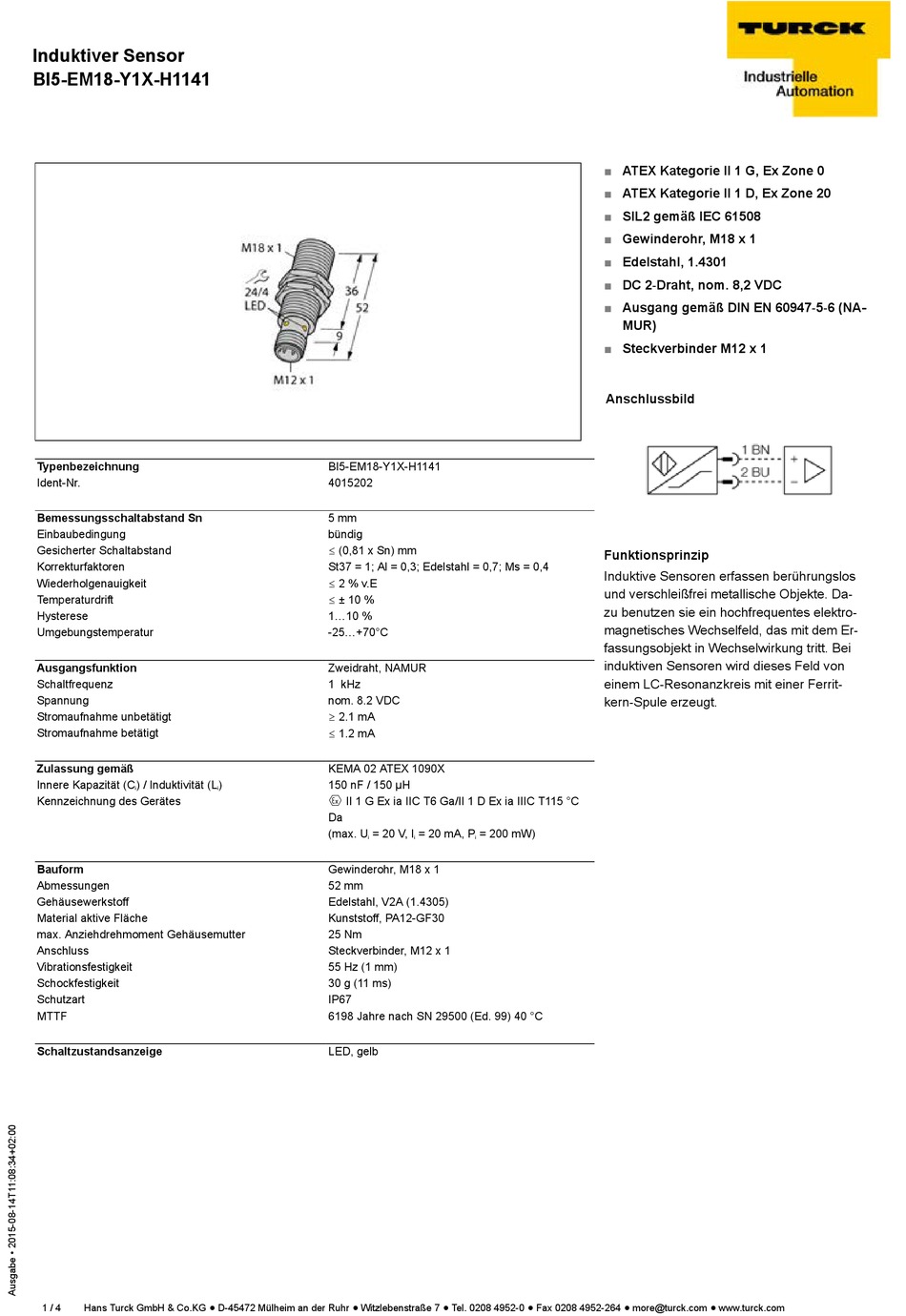

turck BI5-EM18-Y1X-H1141 Betriebsanleitung

Induktiver Sensor
BI5-EM18-Y1X-H1141
Typenbezeichnung
Ident-Nr.
Bemessungsschaltabstand Sn
Einbaubedingung
Gesicherter Schaltabstand
Korrekturfaktoren
Wiederholgenauigkeit
Temperaturdrift
Hysterese
Umgebungstemperatur
Ausgangsfunktion
Schaltfrequenz
Spannung
Stromaufnahme unbetätigt
Stromaufnahme betätigt
Zulassung gemäß
Innere Kapazität (C ) / Induktivität (L
i
Kennzeichnung des Gerätes
Bauform
Abmessungen
Gehäusewerkstoff
Material aktive Fläche
max. Anziehdrehmoment Gehäusemutter
Anschluss
Vibrationsfestigkeit
Schockfestigkeit
Schutzart
MTTF
Schaltzustandsanzeige
1 / 4 Hans Turck GmbH & Co.KG ñ D-45472 Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel. 0208 4952-0 ñ Fax 0208 4952-264 ñ more@turck.com ñ www.turck.com
BI5-EM18-Y1X-H1141
4015202
5 mm
bündig
ð (0,81 x Sn) mm
St37 = 1; Al = 0,3; Edelstahl = 0,7; Ms = 0,4
ð 2 % v.E
ð ± 10 %
1...10 %
-25...+70°C
Zweidraht, NAMUR
1 kHz
nom. 8.2 VDC
ï 2.1 mA
ð 1.2 mA
KEMA 02 ATEX 1090X
) 150 nF / 150 µH
i
É II 1 G Ex ia IIC T6 Ga/II 1 D Ex ia IIIC T115 °C
Da
(max. U = 20 V, I
i
Gewinderohr, M18 x 1
52 mm
Edelstahl, V2A (1.4305)
Kunststoff, PA12-GF30
25 Nm
Steckverbinder, M12 x 1
55 Hz (1 mm)
30 g (11 ms)
IP67
6198 Jahre nach SN 29500 (Ed. 99) 40 °C
LED, gelb
= 20 mA, P = 200 mW)
i i
■ ATEX Kategorie II 1 G, Ex Zone 0
■ ATEX Kategorie II 1 D, Ex Zone 20
■ SIL2 gemäß IEC 61508
■ Gewinderohr, M18 x 1
■ Edelstahl, 1.4301
■ DC 2-Draht, nom. 8,2 VDC
■ Ausgang gemäß DIN EN 60947-5-6 (NA-
MUR)
■ Steckverbinder M12 x 1
Anschlussbild
Funktionsprinzip
Induktive Sensoren erfassen berührungslos
und verschleißfrei metallische Objekte. Da-
zu benutzen sie ein hochfrequentes elektro-
magnetisches Wechselfeld, das mit dem Er-
fassungsobjekt in Wechselwirkung tritt. Bei
induktiven Sensoren wird dieses Feld von
einem LC-Resonanzkreis mit einer Ferrit-
kern-Spule erzeugt.
