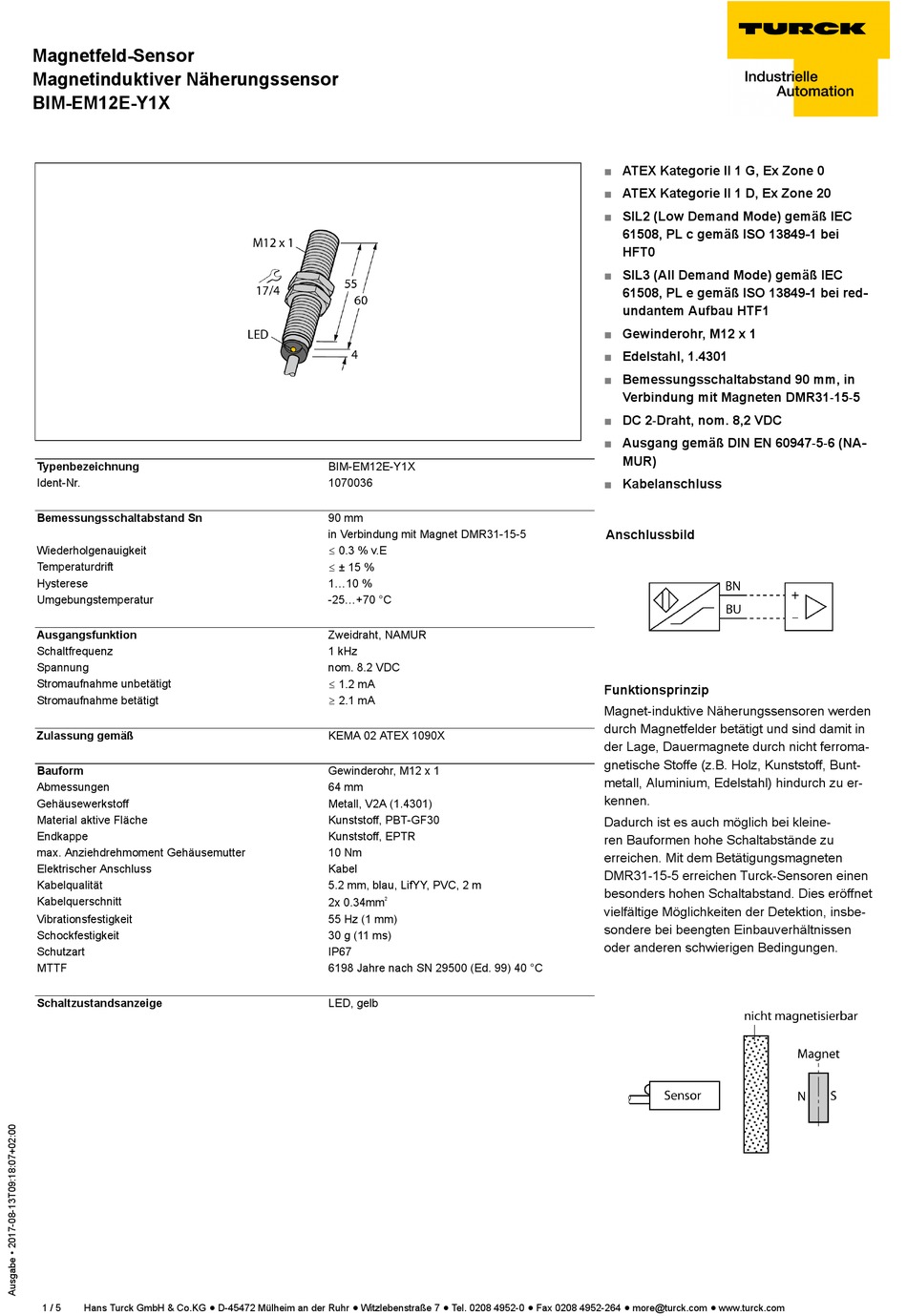

turck BIM-EM12E-Y1X Betriebsanleitung

Magnetfeld-Sensor
Magnetinduktiver Näherungssensor
BIM-EM12E-Y1X
Typenbezeichnung
Ident-Nr.
Bemessungsschaltabstand Sn
Wiederholgenauigkeit
Temperaturdrift
Hysterese
Umgebungstemperatur
Ausgangsfunktion
Schaltfrequenz
Spannung
Stromaufnahme unbetätigt
Stromaufnahme betätigt
Zulassung gemäß
Bauform
Abmessungen
Gehäusewerkstoff
Material aktive Fläche
Endkappe
max. Anziehdrehmoment Gehäusemutter
Elektrischer Anschluss
Kabelqualität
Kabelquerschnitt
Vibrationsfestigkeit
Schockfestigkeit
Schutzart
MTTF
Schaltzustandsanzeige
1 / 5 Hans Turck GmbH & Co.KG ñ D-45472 Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel. 0208 4952-0 ñ Fax 0208 4952-264 ñ more@turck.com ñ www.turck.com
BIM-EM12E-Y1X
1070036
90 mm
in Verbindung mit Magnet DMR31-15-5
ð 0.3 % v.E
ð ± 15 %
1...10 %
-25...+70 °C
Zweidraht, NAMUR
1 kHz
nom. 8.2 VDC
ð 1.2 mA
ï 2.1 mA
KEMA 02 ATEX 1090X
Gewinderohr, M12 x 1
64 mm
Metall, V2A (1.4301)
Kunststoff, PBT-GF30
Kunststoff, EPTR
10 Nm
Kabel
5.2 mm, blau, LifYY, PVC, 2 m
2x 0.34mm
2
55 Hz (1 mm)
30 g (11 ms)
IP67
6198 Jahre nach SN 29500 (Ed. 99) 40 °C
LED, gelb
■ ATEX Kategorie II 1 G, Ex Zone 0
■ ATEX Kategorie II 1 D, Ex Zone 20
■ SIL2 (Low Demand Mode) gemäß IEC
61508, PL c gemäß ISO 13849-1 bei
HFT0
■ SIL3 (All Demand Mode) gemäß IEC
61508, PL e gemäß ISO 13849-1 bei red-
undantem Aufbau HTF1
■ Gewinderohr, M12 x 1
■ Edelstahl, 1.4301
■ Bemessungsschaltabstand 90 mm, in
Verbindung mit Magneten DMR31-15-5
■ DC 2-Draht, nom. 8,2 VDC
■ Ausgang gemäß DIN EN 60947-5-6 (NA-
MUR)
■ Kabelanschluss
Anschlussbild
Funktionsprinzip
Magnet-induktive Näherungssensoren werden
durch Magnetfelder betätigt und sind damit in
der Lage, Dauermagnete durch nicht ferroma-
gnetische Stoffe (z.B. Holz, Kunststoff, Bunt-
metall, Aluminium, Edelstahl) hindurch zu er-
kennen.
Dadurch ist es auch möglich bei kleine-
ren Bauformen hohe Schaltabstände zu
erreichen. Mit dem Betätigungsmagneten
DMR31-15-5 erreichen Turck-Sensoren einen
besonders hohen Schaltabstand. Dies eröffnet
vielfältige Möglichkeiten der Detektion, insbe-
sondere bei beengten Einbauverhältnissen
oder anderen schwierigen Bedingungen.
